Cel czytelnika: po co w ogóle zajmować się DTR wózka widłowego
Osoba zarządzająca magazynem, utrzymaniem ruchu czy BHP chce mieć pewność, że wózki widłowe pracują legalnie, bezpiecznie i bez niepotrzebnych przestojów. Dokumentacja techniczno‑ruchowa (DTR) wózka widłowego jest jednym z kluczowych elementów tej układanki: wpływa na wyniki kontroli UDT, wewnętrzne audyty BHP i postępowania powypadkowe.
Jeśli DTR jest kompletna, aktualna i faktycznie używana, łatwiej przejść kontrolę bez nerwów, egzekwować właściwy serwis, szkolić operatorów i bronić interesów firmy w razie problemów. Gdy jej brakuje lub jest traktowana jako „papier do szuflady”, ryzyko zatrzymania sprzętu, mandatów i sporów skokowo rośnie.
dtr wózka widłowego, dokumentacja techniczno‑ruchowa wózka, wymagania udt dla wózków, bhp przy eksploatacji wózków, przeglądy i konserwacje wózków, obowiązki pracodawcy magazynu, dokumentacja wózków przy kontroli, najczęstsze błędy w dtr, uprawnienia operatora a dtr, instrukcja obsługi wózka widłowego

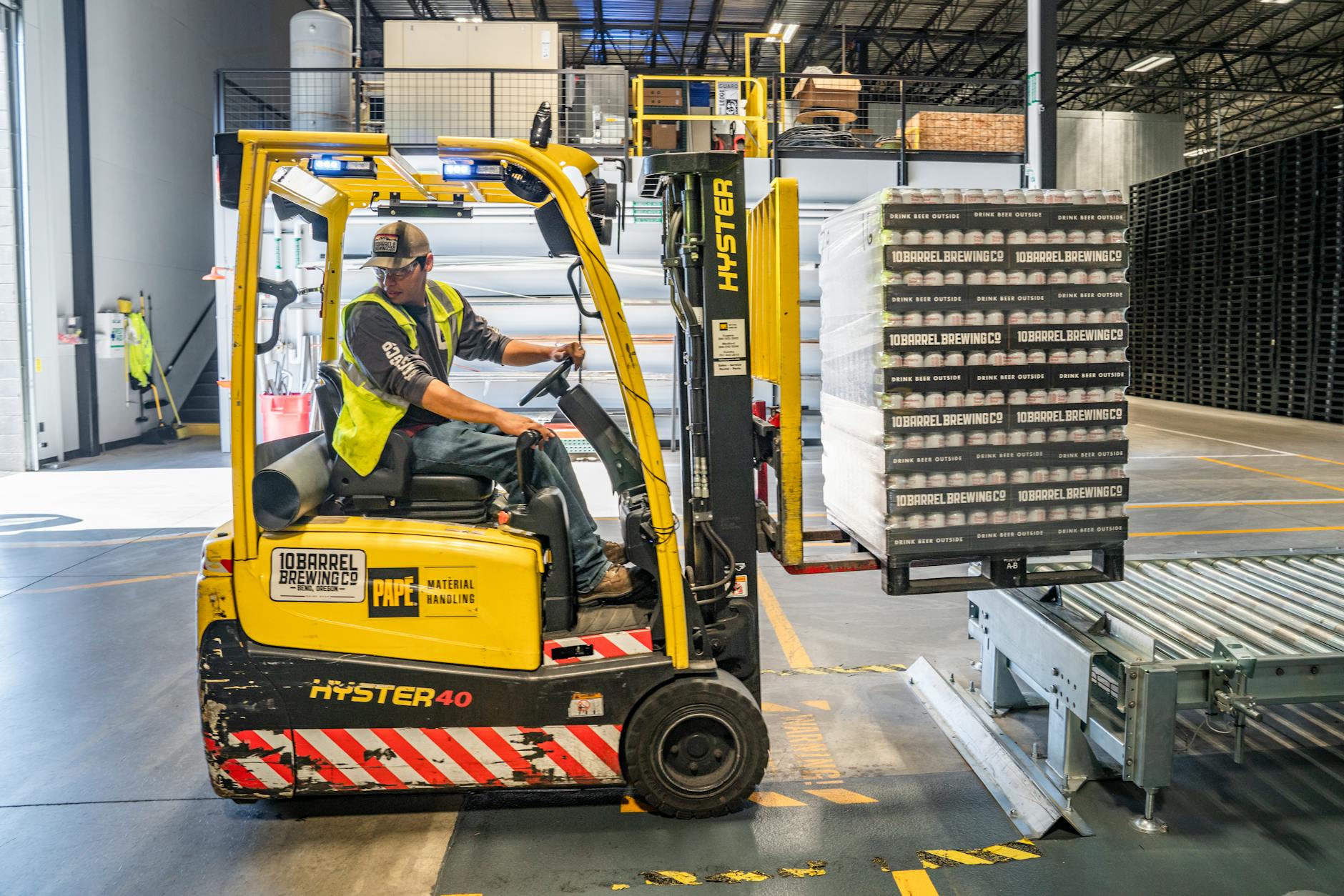

Źródło: Pexels | Autor: Thom Gonzalez
Czym jest DTR wózka widłowego i co faktycznie zawiera
Dokumentacja techniczno‑ruchowa (DTR) wózka widłowego to zestaw dokumentów opracowanych przez producenta, które określają budowę, parametry, warunki bezpiecznej pracy oraz zasady obsługi technicznej i eksploatacji urządzenia. Nie jest to pojedyncza kartka ani krótka ulotka, tylko pełny opis „życia technicznego” wózka od momentu wyprodukowania do wycofania z użytkowania.
DTR wózka zwykle składa się z kilku części. Najczęściej zawiera:
dane identyfikacyjne urządzenia (typ, model, numer fabryczny, rok produkcji, producent),
opis konstrukcji i przeznaczenia wózka,
parametry techniczne (udźwig, wysokość podnoszenia, masa własna, typ napędu),
diagramy obciążenia, schematy i rysunki,
instrukcję obsługi dla operatora,
instrukcję konserwacji i napraw dla serwisu,
wykaz urządzeń zabezpieczających i ich funkcji,
informacje o warunkach dopuszczalnej pracy i ograniczeniach użytkowania.
Ta dokumentacja nie jest tworzona „dla inspektora”, tylko wynika z procesu projektowania i oceny zgodności urządzenia. Producent na podstawie wiedzy inżynierskiej, badań i norm określa, w jakich warunkach wózek jest bezpieczny i spełnia wymagania przepisów. Użytkownik musi się do tych warunków stosować, bo inaczej bierze na siebie odpowiedzialność za pracę urządzenia poza założeniami konstrukcyjnymi.
Różnica między DTR a zwykłą instrukcją obsługi
Częste nieporozumienie w firmach magazynowych polega na myleniu DTR wózka widłowego z prostą instrukcją obsługi, dołączoną w formie niewielkiej książeczki dla operatora. Instrukcja obsługi to tylko fragment DTR – ważny, ale niewystarczający przy kontroli UDT lub przy analizie zdarzeń.
Instrukcja obsługi skupia się na tym, co ma robić operator, aby bezpiecznie prowadzić sprzęt. Opisuje m.in.: sposób uruchamiania, zasady jazdy, operowania ładunkiem, listy kontrolne przed rozpoczęciem pracy, zakazy (np. przewóz osób na widłach).
DTR jest znacznie szersza. Oprócz zagadnień operatorskich obejmuje:
szczegółową charakterystykę techniczną (zwykle w większej liczbie parametrów niż pokazane w instrukcji operatora),
informacje o wymaganych przeglądach okresowych i ich zakresie,
schematy hydrauliczne, elektryczne, układu kierowniczego czy masztu,
wskazówki dotyczące napraw dopuszczalnych przez producenta,
warunki magazynowania, transportu, modernizacji.
Przy kontroli UDT, przy ocenie zdolności do pracy w nietypowych warunkach lub po wypadku, inspektor i biegli sięgają nie tylko po instrukcję obsługi, ale po pełną dokumentację techniczno‑ruchową. Jeśli firma posiada jedynie „skróconą instrukcję dla operatora”, często nie jest to wystarczające z punktu widzenia wymagań dozoru technicznego.
Rola DTR w eksploatacji, ocenach stanu technicznego i szkoleniach
DTR pełni wiele funkcji naraz. Dla przedsiębiorstwa eksploatującego wózki widłowe jest to przede wszystkim:
podstawa do prawidłowej eksploatacji – pozwala ustalić, czy używamy wózka zgodnie z jego przeznaczeniem i ograniczeniami,
punkt odniesienia przy przeglądach – konserwator i serwis posługują się harmonogramami i procedurami opisanymi przez producenta,
źródło danych przy ocenie stanu technicznego – inspektor UDT, BHP-owiec czy rzeczoznawca porównuje faktyczny stan z wymaganiami wynikającymi z DTR,
materiał do szkoleń – instruktor może oprzeć program szkolenia operatorów na zapisach dokumentacji producenta.
Gdy wózek jest modernizowany, zmieniany jest osprzęt lub sposób eksploatacji (np. praca w strefie zagrożonej wybuchem), DTR jest punktem startowym do oceny, czy zmiana jest w ogóle dopuszczalna i co trzeba zgłosić do UDT. Bez niej trudno rzetelnie ocenić wpływ modyfikacji na bezpieczeństwo.
Jak DTR łączy producenta, użytkownika i serwis
DTR wózka widłowego jest wspólnym językiem między trzema stronami: producentem, użytkownikiem (pracodawcą) i serwisem/konserwatorem. Każda z tych stron ma wobec dokumentacji inne zadania.
Producent odpowiada za to, aby DTR była kompletna, zgodna z przepisami i realnie odzwierciedlała możliwości oraz ograniczenia urządzenia. Na jej podstawie wystawia deklarację zgodności i oznakowanie CE.
Użytkownik (najczęściej pracodawca, właściciel lub dzierżawca wózka):
powinien zapewnić dostępność DTR na stanowisku pracy lub w miejscu, gdzie można ją szybko udostępnić,
musi eksploatować wózek w zgodzie z dokumentacją i warunkami dozoru technicznego,
opiera swoje procedury BHP i instrukcje stanowiskowe właśnie na zapisach DTR.
Serwis i konserwator korzystają z DTR, aby wykonywać naprawy i przeglądy zgodnie z zaleceniami producenta. W wielu przypadkach to na podstawie dokumentacji można określić, czy dana czynność naprawcza jest jeszcze „obsługą i konserwacją”, czy już ingerencją w konstrukcję wymagającą dodatkowych działań formalnych.
Podstawa prawna – skąd wynika obowiązek posiadania DTR
Obowiązek posiadania i stosowania dokumentacji techniczno‑ruchowej dla wózków widłowych nie jest jedynie „dobrą praktyką”. Wynika z kilku kluczowych aktów prawnych, które razem budują system nadzoru nad urządzeniami transportu bliskiego (UTB) oraz warunki bezpiecznej pracy.
Do najważniejszych źródeł należą m.in.:
ustawa o dozorze technicznym – określa zasady bezpiecznego użytkowania urządzeń technicznych podlegających dozorowi UDT, w tym wielu typów wózków widłowych,
rozporządzenia w sprawie warunków technicznych dozoru technicznego dla urządzeń transportu bliskiego – precyzują wymagania dotyczące eksploatacji, dokumentacji, napraw i modernizacji,
Kodeks pracy – nakłada na pracodawcę obowiązek zapewnienia bezpiecznych i higienicznych warunków pracy, w tym stosowania instrukcji i dokumentacji technicznej,
przepisy BHP dotyczące obsługi wózków jezdniowych podnośnikowych – regulują m.in. wymagania wobec operatorów, instrukcji stanowiskowych i organizacji pracy.
Z tych regulacji wynika ogólna zasada: urządzenia techniczne muszą być eksploatowane zgodnie z przeznaczeniem oraz dokumentacją techniczną producenta. Brak DTR lub ignorowanie jej zapisów oznacza świadome odchodzenie od wymogów prawa.
Rola UDT i przepisów BHP w odniesieniu do DTR
Urząd Dozoru Technicznego nadzoruje bezpieczne użytkowanie wybranych wózków widłowych – głównie tych o napędzie mechanicznym, podnośnikowych, przeznaczonych do przemieszczania ładunków. Zakres nadzoru i typ dozoru (pełny, uproszczony) zależy od rodzaju wózka i jego przeznaczenia.
Jednym z podstawowych narzędzi inspektora UDT podczas badań odbiorczych i okresowych jest właśnie dokumentacja techniczno‑ruchowa wózka. Na jej podstawie weryfikowane są m.in.:
zgodność danych urządzenia z wpisem w decyzji UDT,
parametry techniczne podawane na tabliczce znamionowej i diagramach udźwigu,
rodzaj i zakres wymaganych badań, prób oraz przeglądów,
warunki użytkowania (np. praca w strefach Ex, dopuszczalne nachylenia, typy osprzętu).
Z kolei przepisy BHP wymagają, aby pracodawca zapewnił:
instrukcje bezpiecznej obsługi, opracowane w oparciu o dokumentację producenta,
szkolenia operatorów zgodne z wymaganiami technicznymi wózka,
procedury postępowania w razie awarii opierające się na rozwiązaniach przewidzianych w DTR.
Jeżeli zakład pracy ignoruje DTR i tworzy własne „skrócone” instrukcje bez odniesienia do dokumentacji producenta, często wchodzi w konflikt zarówno z przepisami dozoru technicznego, jak i z ogólnymi wymaganiami BHP.
DTR, CE, deklaracja zgodności i normy zharmonizowane
Wózek widłowy wprowadzany do obrotu na terenie UE musi spełniać wymagania odpowiednich dyrektyw, m.in. maszynowej. Producent na tej podstawie wystawia deklarację zgodności i umieszcza oznakowanie CE. DTR jest jednym z elementów systemu oceny zgodności – stanowi dowód, że producent przewidział wszystkie istotne zagrożenia i określił sposób ich kontroli.
Normy zharmonizowane (np. dotyczące wózków jezdniowych) opisują, jak powinna wyglądać dokumentacja urządzenia, jakie dane techniczne muszą się w niej znaleźć i jakie ostrzeżenia powinny być przekazane użytkownikowi. Jeśli DTR jest zgodna z normą, domniemywa się, że w tym zakresie spełnia wymagania dyrektyw. Brak takich informacji lub ich niejednoznaczność może być sygnałem, że producent nie dopełnił obowiązków lub wózek jest niezgodny z wymaganiami zasadniczymi.
Z punktu widzenia użytkownika znaczenie jest proste: eksploatując wózek zgodnie z DTR i oznakowaniem CE, przemieszczasz odpowiedzialność za konstrukcję na producenta. Gdy zaczynasz używać sprzętu w sposób sprzeczny z dokumentacją (np. większy udźwig, inne warunki środowiskowe), przejmujesz dużą część odpowiedzialności na siebie.
Skutki prawne braku lub ignorowania dokumentacji techniczno‑ruchowej
Konsekwencje braku DTR wózka widłowego lub jej nieprzestrzegania mogą być poważne na kilku poziomach:
dozór techniczny – inspektor UDT może uznać, że brak jest podstaw do prawidłowej oceny bezpieczeństwa urządzenia, co prowadzi do ograniczenia lub wstrzymania eksploatacji,
BHP i prawo pracy – pracodawca naraża się na zarzut, że nie zapewnił pracownikom bezpiecznych warunków pracy i właściwych instrukcji,
odpowiedzialność cywilna – w razie wypadku odszkodowanie może obciążyć mocniej pracodawcę, który nie wykazał, że stosował się do wymogów technicznych,
odpowiedzialność karna – rażące naruszenia zasad bezpieczeństwa, w tym działania sprzeczne z DTR, mogą być podstawą odpowiedzialności osób zarządzających.
Brak dokumentacji techniczno‑ruchowej komplikuje także postępowania powypadkowe i ubezpieczeniowe. Trudniej wykazać, że wózek był użytkowany zgodnie z przeznaczeniem i zaleceniami producenta, a to często kluczowy element oceny przez biegłych i ubezpieczycieli.

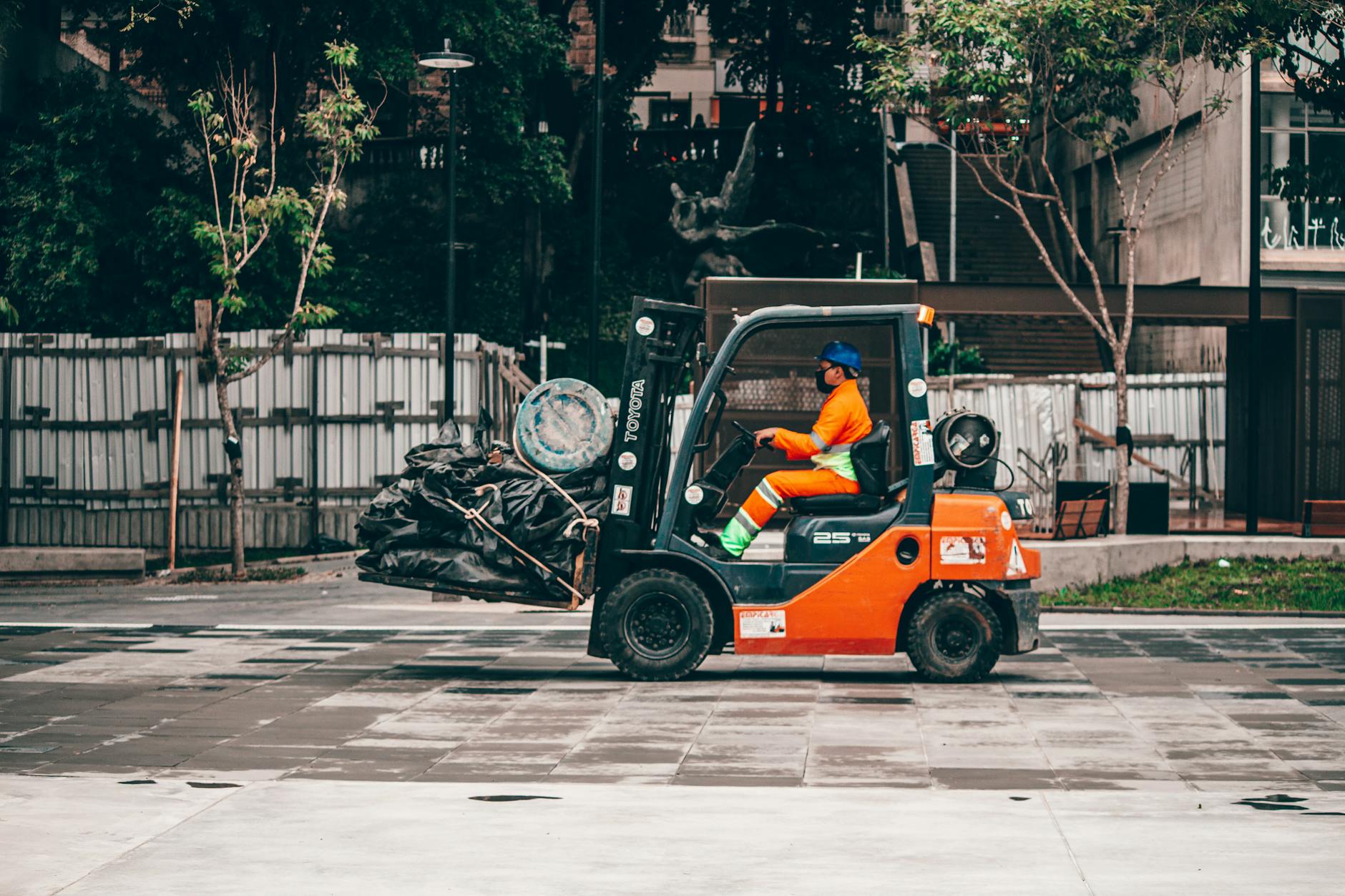

Źródło: Pexels | Autor: ELEVATE
Zakres informacji w DTR istotnych dla bezpieczeństwa
Parametry techniczne i ograniczenia użytkowania
Najbardziej oczywistą częścią DTR są parametry techniczne wózka widłowego. To nie są „suche liczby do katalogu”, ale bezpośrednie wytyczne bezpieczeństwa. Kluczowe elementy to m.in.:
udźwig nominalny – maksymalny ciężar, jaki wózek może bezpiecznie podnieść przy określonej odległości środka ciężkości ładunku,
środek ciężkości ładunku – standardowo ładunek jest liczony dla określonej długości wideł (np. 500 mm),
diagramy obciążenia – wykresy pokazujące zależność między udźwigiem, wysokością podnoszenia a położeniem środka ciężkości,
Informacje o osprzęcie, wyposażeniu dodatkowym i kompatybilności
DTR opisuje nie tylko sam wózek, ale również osprzęt roboczy i wyposażenie dodatkowe, które można bezpiecznie stosować. Chodzi zarówno o elementy dostarczone przez producenta, jak i rozwiązania dopuszczone do montażu pod określonymi warunkami.
zasady stosowania osprzętu, w tym konieczność aktualizacji diagramów udźwigu,
ewentualne ograniczenia – np. zakaz montażu określonego typu osprzętu przy danym maszcie lub przy pracy na pochyłościach,
wymogi dotyczące zasilania osprzętu hydraulicznego lub elektrycznego (dostępne sekcje hydrauliczne, maksymalne ciśnienie, parametry elektryczne).
Jeśli wózek jest używany z osprzętem niewymienionym w DTR, w praktyce tworzy się nową konfigurację urządzenia. W wielu przypadkach oznacza to konieczność uzgodnień z producentem, dostawcą osprzętu i często z UDT, a także aktualizację dokumentacji, w tym tabliczki znamionowej i wykresów obciążeń.
Typowy błąd w zakładach to montowanie „uniwersalnych” przedłużek wideł bez sprawdzenia, czy DTR dopuszcza taki osprzęt i jaki ma wpływ na udźwig. Z punktu widzenia fizyki każdy dodatkowy centymetr długości wideł przesuwa środek ciężkości ładunku. Bez odniesienia do danych z DTR trudno ocenić, gdzie jest granica bezpieczeństwa.
Instrukcje obsługi, czynności codzienne i okresowe
Rozbudowana część DTR dotyczy obsługi codziennej i okresowej. Te informacje są kluczowe dla opracowania instrukcji stanowiskowych i dla pracy konserwatorów. Przeważnie obejmują:
czynności operatora przed rozpoczęciem pracy (kontrola wzrokowa, sprawdzenie hamulców, układu kierowniczego, sygnałów ostrzegawczych, wideł, masztu),
kontrole po zakończeniu pracy (zabezpieczenie wózka, ładowanie akumulatorów, zamknięcie zaworów, jeśli to wózek zasilany LPG),
okresowe przeglądy eksploatacyjne z rozpisanymi interwałami (np. co określoną liczbę motogodzin lub co określony czas kalendarzowy),
procedury smarowania, kontroli luzów, wymiany filtrów, regulacji układu hamulcowego i hydraulicznego.
Te zapisy są zwykle traktowane jak „instrukcja dla serwisu”, ale dla UDT i służb BHP to podstawa do oceny, czy realna eksploatacja wózka odpowiada założeniom producenta. Jeśli producent wymaga przeglądów co 500 motogodzin, a w praktyce wózek pracuje dwa lata bez żadnej kontroli, w razie awarii trudno mówić o dochowaniu należytej staranności.
Procedury awaryjne i wyłączenia z eksploatacji
DTR zawiera również procedury postępowania w sytuacjach awaryjnych oraz kryteria wyłączenia wózka z użytkowania. Z punktu widzenia bezpieczeństwa są to informacje często pomijane, a to one decydują, czy urządzenie będzie dalej pracować mimo widocznych uszkodzeń.
W dokumentacji można znaleźć m.in.:
opis postępowania przy awarii układu hamulcowego lub podnoszenia (np. zakaz dalszej jazdy, sposób zabezpieczenia ładunku),
wskazanie usterek, które wymagają natychmiastowego wyłączenia wózka i wezwania serwisu (pęknięcia masztu, uszkodzenia wideł, wycieki hydrauliczne),
procedurę bezpiecznego opuszczania masztu w razie utraty zasilania lub awarii układu hydraulicznego,
zasady postępowania po wypadku z udziałem wózka (np. konieczność dodatkowego przeglądu, badań nieniszczących elementów nośnych).
Jeżeli wózek po kolizji z regałem wraca „od razu na linię”, bez odniesienia do zaleceń z DTR i bez dodatkowego przeglądu, pracodawca bierze na siebie ryzyko, że uszkodzenia konstrukcji nie zostaną zauważone na czas. Inspektor UDT przy poważniejszym zdarzeniu powypadkowym zawsze zapyta, czy i jak zastosowano wskazówki z dokumentacji.
Warunki środowiskowe i ograniczenia specjalne
DTR precyzuje warunki środowiskowe, w jakich wózek może bezpiecznie pracować. Chodzi zarówno o parametry fizyczne, jak i chemiczne otoczenia. Zwykle producent wskazuje:
zakres temperatur pracy (np. standardowy, chłodnie, mroźnie),
dopuszczalną wilgotność oraz warunki pracy na zewnątrz (deszcz, śnieg, zapylenie),
ewentualną możliwość stosowania w strefach zagrożonych wybuchem (z odpowiednią klasyfikacją Ex),
ograniczenia przy pracy na pochyłościach oraz na określonym typie podłoża.
Dla UDT i służb BHP te zapisy są wyznacznikiem, czy miejsce pracy wózka jest zgodne z jego przeznaczeniem. Przykładowo: standardowy wózek magazynowy wykorzystywany w zamrażalni może mieć poważnie ograniczoną żywotność baterii trakcyjnej i osprzętu hydraulicznego. Jeśli DTR wyraźnie wskazuje, że wózek nie jest przeznaczony do takich temperatur, powstaje pytanie o odpowiedzialność w razie awarii lub wypadku.
Zapisy dotyczące modernizacji i napraw konstrukcyjnych
W wielu nowszych DTR pojawiają się rozdziały poświęcone modernizacjom, naprawom konstrukcyjnym i zmianom parametrów. Producent wskazuje w nich, jakie ingerencje są dopuszczalne, a które traktowane są jako zmiana istotna, wymagająca dodatkowych działań formalnych (np. nowej oceny zgodności, zatwierdzenia przez jednostkę notyfikowaną, zgłoszenia do UDT).
Typowe zapisy obejmują:
zakaz samodzielnej zmiany masztu na wyższy lub o innym udźwigu bez zgody producenta,
zasady wymiany wideł (wymagania co do klasy, wymiarów, sposobu mocowania),
warunki stosowania przeciwwag dodatkowych oraz zmiany ogumienia (średnica, szerokość, typ opony),
wymóg zachowania określonych parametrów po naprawie (np. wytrzymałość, sztywność, brak spadku nośności).
Jeśli zakład samodzielnie „przerabia” wózek, a DTR jasno tego zabrania lub odsyła do producenta, dla UDT jest to sygnał, że przyjęto na siebie rolę wytwórcy zmodyfikowanego urządzenia. Konsekwencją może być konieczność przeprowadzenia pełnej procedury jak dla nowej maszyny – wraz z nową dokumentacją, oznakowaniem i badaniem odbiorczym.

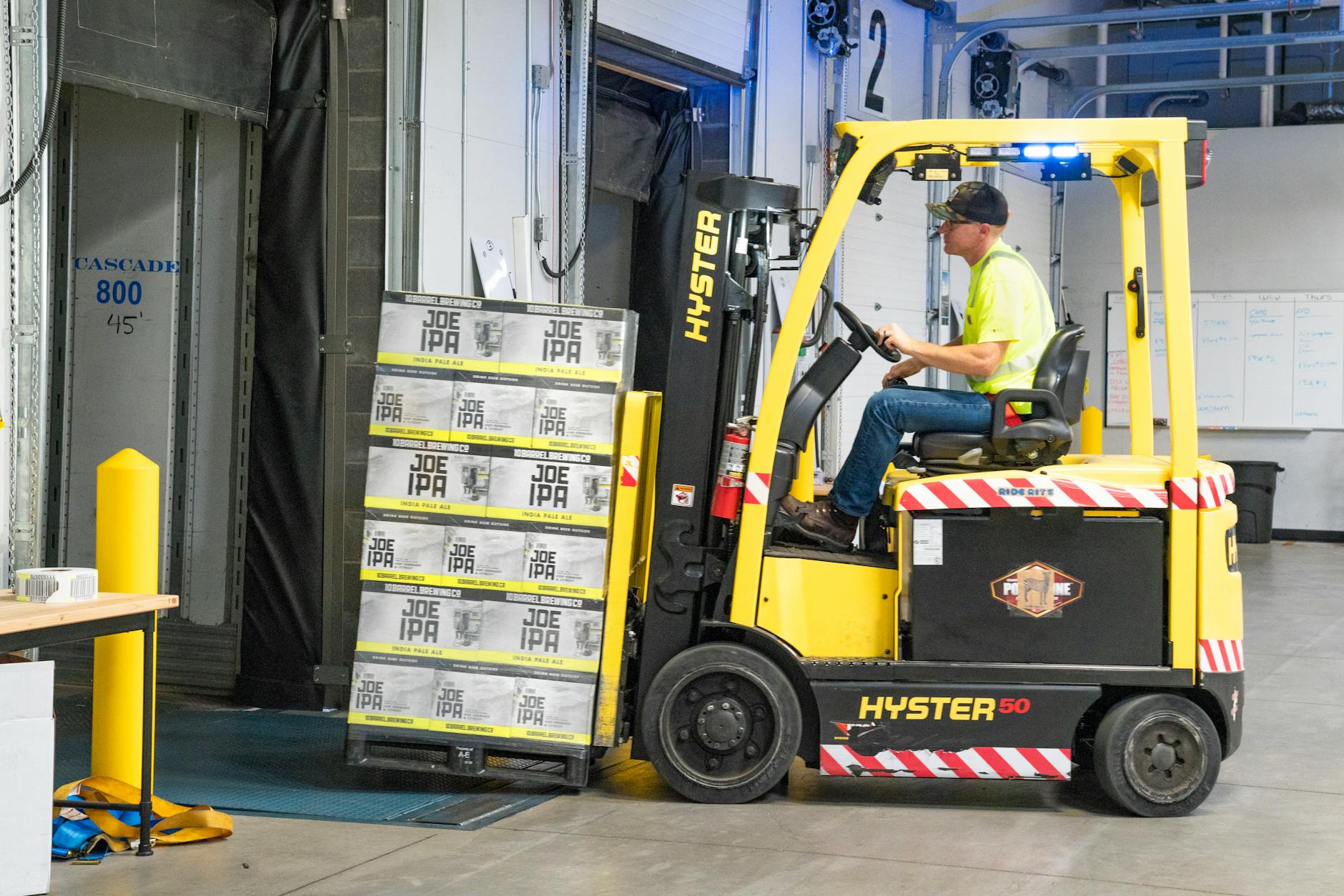

Źródło: Pexels | Autor: ELEVATE
DTR a kontrola UDT – jak wygląda to w praktyce
Przygotowanie do badania odbiorczego i okresowego
Przed badaniem UDT jednym z pierwszych pytań inspektora jest: „Gdzie jest DTR tego wózka?”. Dokumentacja powinna być dostępna w formie papierowej lub elektronicznej, ale w taki sposób, aby można było z niej realnie skorzystać podczas kontroli.
Typowy przebieg przygotowania do badania obejmuje:
weryfikację, czy DTR dotyczy dokładnie tego egzemplarza (zgodność typu, numeru fabrycznego, parametrów),
sprawdzenie, czy uwzględniono wszystkie istotne aktualizacje, np. po modernizacji, zmianie osprzętu,
przygotowanie przeglądów i wpisów konserwatora w oparciu o harmonogram z DTR,
zestawienie danych z DTR z tabliczką znamionową, kartą urządzenia i decyzją UDT.
W praktyce wózek, do którego nie ma dokumentacji lub jest ona ewidentnie niekompletna, staje się problemem już na etapie badania odbiorczego. Inspektor może zażądać uzupełnienia dokumentacji przez producenta lub upoważnionego przedstawiciela, a do tego czasu odmówić dopuszczenia urządzenia do eksploatacji.
Jak inspektor korzysta z DTR podczas badania
Podczas samego badania inspektor UDT sięga do DTR wielokrotnie. W oparciu o dokumentację weryfikuje m.in.:
czy rzeczywiste wyposażenie wózka (maszt, widły, osprzęt) odpowiada konfiguracji przewidzianej w dokumentacji,
jakie próby statyczne i dynamiczne powinny być wykonane i przy jakich obciążeniach,
czy wprowadzane zmiany i naprawy konstrukcyjne zostały wykonane zgodnie z zaleceniami producenta,
czy eksploatacja urządzenia (warunki środowiskowe, intensywność pracy) mieści się w granicach określonych w DTR.
Jeśli pojawiają się rozbieżności – np. inne wysięgi masztu niż w dokumentacji, brak zgodności udźwigu z wpisanym w decyzji UDT – inspektor ma podstawę, aby żądać wyjaśnień, uzupełnienia dokumentacji, a w skrajnych przypadkach wstrzymać wydanie decyzji zezwalającej na eksploatację.
Zmiany konfiguracji wózka a aktualizacja dokumentacji
Kontrole UDT często ujawniają sytuację, w której wózek pracuje z innym wyposażeniem, niż to wynika z pierwotnej DTR. Najczęstsze przypadki to:
wymiana masztu na wyższy lub o innym udźwigu,
montaż specjalistycznego osprzętu (chwytaki, rotatory, platformy do pracy na wysokości),
montaż instalacji gazowej lub zmiana sposobu zasilania,
dodatkowe zabudowy (kabiny, osłony, konstrukcje pomocnicze).
Jeśli takie modyfikacje nie są odzwierciedlone w DTR lub w uzupełniającej dokumentacji producenta/osprzętu, z punktu widzenia dozoru technicznego parametry wózka są nieudokumentowane. Inspektor może wówczas:
zobowiązać użytkownika do przedstawienia nowych dokumentów (np. aneksu do DTR, nowej tabliczki znamionowej),
ograniczyć dopuszczalny udźwig do wartości niebudzących wątpliwości,
wstrzymać eksploatację do czasu przedstawienia kompletnych dokumentów.
Przykład z praktyki: w magazynie zamontowano na wózku platformę roboczą do podnoszenia ludzi, kupioną jako „uniwersalną”. DTR wózka nie przewidywała takiego zastosowania. Podczas badania UDT urządzenie zostało wyłączone z pracy w tym trybie do czasu uzyskania jednoznacznej dokumentacji potwierdzającej dopuszczalność takiej konfiguracji.
DTR jako punkt odniesienia w sporach i wypadkach
Podczas wyjaśniania przyczyn wypadków i nieprawidłowości DTR pełni rolę obiektywnego punktu odniesienia. Inspektorzy, biegli sądowi i ubezpieczyciele zestawiają faktyczny sposób użytkowania wózka z zapisami dokumentacji. Analizują m.in.:
czy ładunek nie przekraczał dopuszczalnego udźwigu i był prawidłowo rozmieszczony,
czy operator miał dostęp do aktualnych instrukcji opartych na DTR,
czy przeglądy i naprawy były prowadzone według harmonogramu producenta,
czy warunki środowiskowe i organizacja pracy były zgodne z ograniczeniami w dokumentacji.
Jeśli wózek był używany zgodnie z DTR, a mimo to doszło do zdarzenia, ciężar analizy przesuwa się na konstrukcję urządzenia i odpowiedzialność producenta. Gdy jednak eksploatacja odbiegała od zaleceń dokumentacji, w centrum zainteresowania znajduje się pracodawca i organizacja pracy w zakładzie.
Obowiązki pracodawcy i użytkownika wózka w kontekście DTR
Zapewnienie dostępności i znajomości DTR
Sam fakt posiadania DTR w segregatorze w biurze nie spełnia jeszcze wymogów prawa ani dobrych praktyk. Pracodawca musi zadbać, aby dokumentacja była dostępna tam, gdzie faktycznie jest potrzebna – w dziale utrzymania ruchu, u konserwatora, a w kluczowych elementach także dla operatorów.
W praktyce oznacza to m.in.:
przechowywanie pełnej DTR w formie papierowej lub elektronicznej w miejscu uzgodnionym z UDT,
udostępnienie wyciągów z DTR (np. diagramów udźwigu, zasad używania osprzętu) bezpośrednio przy wózku lub w strefie jego pracy,
zapewnienie, że osoby odpowiedzialne za przeglądy i naprawy znają i stosują zalecenia z dokumentacji.
Jeśli operator nie ma szansy zapoznać się z podstawowymi ograniczeniami z DTR, trudno wymagać od niego, aby ich przestrzegał. W wielu zakładach sprawdza się umieszczenie kluczowych fragmentów dokumentacji (diagramy, dopuszczalne pochylenia, lista zakazanych osprzętów) w uproszczonej formie na widocznych tablicach.
Tworzenie instrukcji stanowiskowych w oparciu o DTR
Opracowanie instrukcji wewnętrznych na bazie DTR
DTR jest punktem wyjścia do stworzenia instrukcji stanowiskowych, instrukcji obsługi wózka oraz procedur serwisowych obowiązujących w zakładzie. Dokument producenta określa ramy techniczne i bezpieczeństwa, a pracodawca przekłada je na język konkretnego miejsca pracy – uwzględniając układ magazynu, rodzaje ładunków, organizację zmian.
Praktyczny schemat postępowania wygląda zazwyczaj tak:
analiza DTR pod kątem wymagań i ograniczeń (udźwigi, pochylenia, warunki środowiskowe, dozwolony osprzęt),
zestawienie tych wymagań z realiami zakładu (typowe trasy przejazdu, wysokości składowania, rodzaje palet, charakter ładunków),
opracowanie instrukcji stanowiskowej dla operatora, która nie powiela całej DTR, lecz zawiera kluczowe informacje operacyjne i zakazy,
utworzenie lub aktualizacja procedur przeglądów i napraw dla służb utrzymania ruchu i serwisów zewnętrznych, w oparciu o harmonogramy i wymagania z DTR.
Jeśli w zakładzie pracuje kilka typów wózków, sensowne jest przygotowanie osobnych instrukcji dla każdej grupy (np. wózki czołowe spalinowe, elektryczne, wózki wysokiego składowania). Każda z nich powinna odwoływać się do właściwej DTR, tak aby w razie wątpliwości można było przejść z poziomu instrukcji skróconej do pełnej dokumentacji producenta.
Częstym błędem jest kopiowanie ogólnej instrukcji BHP dla prac transportu wewnętrznego i „doklejanie” jej do dowolnego wózka. Jeśli treść nie wynika z konkretnych zapisów DTR danego modelu, przy kontroli UDT lub po wypadku łatwo udowodnić, że instrukcja była oderwana od rzeczywistych parametrów urządzenia.
Szkolenie operatorów w oparciu o dokumentację techniczno–ruchową
Kurs na operatora wózków jezdniowych dostarcza ogólnej wiedzy, ale nie zastępuje zapoznania z konkretną DTR. To na pracodawcy ciąży obowiązek zapewnienia, że operator zna ograniczenia i zasady obsługi wynikające z dokumentacji producenta konkretnego wózka.
W praktyce proces ten powinien obejmować co najmniej:
omówienie z operatorem kluczowych parametrów z DTR (udźwig, wysokości masztu, dopuszczalne pochylenia, praca w niskich/wysokich temperaturach),
przekazanie w przystępnej formie (plansze, karty skrócone) fragmentów DTR, które są dla niego krytyczne,
szkolenie praktyczne przy konkretnym wózku z odniesieniem do zapisów dokumentacji („ten model przy tej wysokości regału ma taki a taki udźwig – tu jest to w tabeli DTR”),
potwierdzenie na piśmie, że operator został zapoznany z zasadami eksploatacji wynikającymi z DTR.
Jeśli wózek ma nietypowy osprzęt (chwytaki, wysuwane widły, platformy robocze), operator powinien dostać dedykowaną część instruktażu odnoszącą się do odpowiednich rozdziałów DTR zarówno wózka, jak i osprzętu. Pomijanie tej części kończy się zwykle nieprawidłowym użytkowaniem, przeciążeniami masztu i sporami o odpowiedzialność za uszkodzenia.
Organizacja przeglądów i napraw zgodnie z DTR
DTR jasno określa interwały przeglądów, zakres czynności serwisowych i wymagania wobec części zamiennych. Pracodawca, który świadomie zmienia te założenia (np. wydłuża okresy międzyprzeglądowe lub stosuje zamienniki niespełniające parametrów), przejmuje na siebie odpowiedzialność za skutki takich decyzji.
Przy prawidłowej organizacji utrzymania ruchu harmonogram przeglądów wózków widłowych jest odwzorowaniem zapisów z DTR z uwzględnieniem intensywności pracy. Obejmuje to m.in.:
określenie rodzajów przeglądów (codzienny, tygodniowy, okresowy, roczny) oraz odpowiadających im list kontrolnych,
wskazanie, które czynności może wykonać operator (np. kontrola wizualna, sprawdzenie wycieków, ciśnienia w oponach), a które wymagają konserwatora z uprawnieniami lub autoryzowanego serwisu,
zapisywanie wykonanych przeglądów w sposób umożliwiający powiązanie ich z zaleceniami DTR – np. poprzez odwołanie w protokołach do konkretnych punktów dokumentacji,
weryfikację, czy wykorzystywane części (wideł, łańcuchów, rolek masztu, opon) spełniają wymagania materiałowe i wymiarowe opisane w DTR.
Podczas kontroli UDT inspektor często sprawdza, czy protokoły przeglądów odpowiadają zakresowi czynności przewidzianych w DTR. Jeśli np. DTR wymaga okresowego badania łańcuchów masztu metodą określoną przez producenta, a w dokumentacji zakładowej brak śladu takich czynności, powstaje luka w systemie bezpieczeństwa.
Postępowanie przy braku DTR lub jej utracie
W praktyce zakładowej częsty jest problem wózków używanych, przy których DTR zaginęła lub nigdy nie została przekazana. Z punktu widzenia dozoru technicznego i prawa pracy taki stan jest nie do utrzymania – urządzenie nie powinno pracować bez dokumentacji.
Rozsądna ścieżka postępowania wygląda zazwyczaj następująco:
ustalenie dokładnego typu wózka, numeru fabrycznego i roku produkcji na podstawie tabliczki znamionowej oraz oznaczeń producenta,
kontakt z producentem lub jego przedstawicielem w celu uzyskania oryginalnej lub duplikatu DTR (często w formie elektronicznej),
jeśli producent nie istnieje – poszukiwanie przejętych archiwów, dokumentacji zastępczej lub opinii jednostki notyfikowanej/UDT,
do czasu pozyskania DTR – ograniczenie eksploatacji do niezbędnego minimum lub wyłączenie urządzenia z pracy, zwłaszcza jeśli istnieją wątpliwości co do parametrów lub stanu technicznego.
Tworzenie „samodzielnej” DTR przez zakład lub serwis, który nie ma dostępu do danych producenta, ma bardzo ograniczoną wartość. Taki dokument nie zastąpi oryginalnej dokumentacji w oczach UDT, szczególnie jeśli dotyczy istotnych parametrów nośności czy stabilności.
Dokumentowanie zmian konfiguracji i powiązanie z DTR
Każda trwała zmiana konfiguracji wózka – montaż nowego osprzętu, zmiana masztu, przeróbka napędu – powinna być udokumentowana i powiązana z zapisami DTR. Chodzi o to, aby w każdej chwili można było wykazać, na jakiej podstawie technicznej i prawnej wózek pracuje w danej konfiguracji.
Przejrzysty system obejmuje zazwyczaj:
prowadzenie teczki urządzenia, w której znajduje się DTR, decyzje UDT, aneksy producenta, certyfikaty osprzętu i protokoły z modernizacji,
opisywanie każdej istotnej zmiany w formie protokołu z odwołaniem do odpowiednich dokumentów (DTR wózka, DTR osprzętu, opinia producenta, decyzja UDT),
aktualizację tabliczek znamionowych i diagramów udźwigu zgodnie z nową konfiguracją,
spójność między danymi z DTR, dokumentacją zmian a wpisami w decyzjach UDT.
Jeśli na przykład do wózka czołowego dołączono chwytak do beczek, to w teczce powinny znaleźć się co najmniej: DTR wózka, DTR chwytaka, dokument producenta wskazujący dopuszczalne kombinacje, oraz – jeśli wymagane – nowy diagram udźwigu uwzględniający masę i przesunięcie środka ciężkości osprzętu. Brak któregokolwiek z tych elementów może zostać potraktowany przez inspektora jako brak pełnej dokumentacji eksploatacyjnej.
Współpraca z serwisami zewnętrznymi i konserwatorami
Coraz częściej przeglądy i naprawy wózków są zlecane serwisom zewnętrznym. Nie zwalnia to jednak pracodawcy z obowiązku dopilnowania, aby konserwatorzy i serwisanci pracowali zgodnie z DTR.
Podstawowe elementy nadzoru to m.in.:
określenie w umowach serwisowych, że wykonawca zobowiązuje się do przestrzegania wymagań DTR producenta oraz przepisów dozoru technicznego,
zapewnienie serwisowi dostępu do aktualnej dokumentacji wózka, w tym aneksów po modernizacjach,
wymóg, aby protokoły z przeglądów i napraw zawierały odniesienia do konkretnych punktów DTR (np. „przegląd wykonano zgodnie z rozdziałem X, tabela Y”),
weryfikacja, czy stosowane części zamienne są zgodne z wymaganiami producenta (np. klasy wideł, dopuszczalne typy opon, parametry łańcuchów).
Jeśli serwis dokonuje modyfikacji wykraczających poza standardowe naprawy, pracodawca powinien mieć jasność, czy nie wchodzi w obszar zmian istotnych, które wymagają dodatkowych działań formalnych. DTR zwykle zawiera kryteria odróżniające zwykłą naprawę od modernizacji konstrukcyjnej; pomijanie tych zapisów może doprowadzić do sytuacji, w której zakład i serwis de facto stają się wytwórcami zmodyfikowanego urządzenia bez zachowania stosownych procedur.
Kontrola wewnętrzna zgodności eksploatacji z DTR
Oprócz zewnętrznych kontroli UDT przydatne są okresowe audyty wewnętrzne, których celem jest sprawdzenie, czy wózki są eksploatowane zgodnie z dokumentacją techniczno–ruchową. Taki audyt można połączyć z przeglądem BHP lub kontrolą magazynu.
Zakres typowego sprawdzenia obejmuje m.in.:
weryfikację aktualności DTR i jej dostępności przy każdym wózku,
sprawdzenie zgodności wyposażenia (maszt, widły, osprzęt) z zapisami dokumentacji i tabliczką znamionową,
analizę typowych zadań wykonywanych przez wózek pod kątem dopuszczalnych parametrów (masa ładunku, wysokość składowania, pochylenia ramp),
porównanie harmonogramu i zakresu przeglądów praktycznie wykonywanych z tym, co wymaga producent w DTR.
Jeśli podczas takiej kontroli okazuje się, że realny sposób użytkowania odbiega od zaleceń DTR (np. częste przewożenie ładunków blisko granicy udźwigu na maksymalnej wysokości, praca na skrajnie pochyłych rampach), to jest to sygnał do korekty organizacji pracy albo – jeśli to niemożliwe – do rozważenia zakupu innego typu wózka o parametrach dostosowanych do zadań.
Najczęściej zadawane pytania (FAQ)
Co to jest DTR wózka widłowego i czym różni się od instrukcji obsługi?
DTR (dokumentacja techniczno‑ruchowa) wózka widłowego to pełny zestaw dokumentów przygotowanych przez producenta, opisujących budowę, parametry, zasady bezpiecznej eksploatacji, przeglądów i napraw oraz warunki pracy urządzenia. Obejmuje m.in. dane identyfikacyjne wózka, schematy, diagramy obciążenia, instrukcje dla operatora i serwisu, a także wymagane ograniczenia użytkowania.
Instrukcja obsługi to tylko jeden z elementów DTR – jest skierowana głównie do operatora i opisuje sposób bezpiecznego prowadzenia wózka. Przy kontroli UDT, analizie powypadkowej czy ocenie zmian w konstrukcji inspektorzy bazują na pełnej DTR, a nie wyłącznie na skróconej instrukcji dla kierowcy.
Czy DTR wózka widłowego jest obowiązkowa według przepisów UDT i BHP?
Tak. Obowiązek posiadania i stosowania dokumentacji techniczno‑ruchowej wynika pośrednio z ustawy o dozorze technicznym, rozporządzeń dotyczących urządzeń transportu bliskiego, przepisów BHP oraz Kodeksu pracy. Te akty prawne wymagają, aby urządzenia techniczne były eksploatowane zgodnie z dokumentacją producenta i warunkami dozoru technicznego.
W praktyce brak DTR oznacza, że pracodawca nie jest w stanie wykazać, iż używa wózka zgodnie z wymaganiami producenta. To z kolei może skutkować zatrzymaniem urządzenia przez UDT, mandatem, a przy wypadku – poważnymi konsekwencjami prawnymi i problemem z obroną interesów firmy.
Co musi zawierać kompletna DTR wózka widłowego?
Zakres DTR wynika z dokumentacji tworzonej przez producenta, ale w praktyce kompletne opracowanie obejmuje co najmniej:
dane identyfikacyjne wózka (typ, model, numer fabryczny, rok produkcji, producent);
opis konstrukcji, przeznaczenia i dopuszczonych warunków pracy;
parametry techniczne (udźwig, wysokość podnoszenia, masa, typ napędu) oraz diagramy obciążenia;
instrukcję obsługi dla operatora;
instrukcję konserwacji, przeglądów i napraw dla serwisu;
wykaz urządzeń zabezpieczających wraz z ich funkcją i sposobem kontroli;
informacje o dopuszczalnych modernizacjach, transporcie i magazynowaniu wózka.
Jeśli w dokumentach mamy wyłącznie krótką „instrukcję kierowcy”, bez schematów, parametrów i zaleceń serwisowych, to najczęściej nie jest to pełna DTR w rozumieniu wymagań dozoru technicznego.
Jakie są konsekwencje braku DTR wózka widłowego przy kontroli UDT?
Przy badaniu odbiorczym, okresowym lub doraźnym inspektor UDT odnosi się do dokumentacji techniczno‑ruchowej, aby ocenić, czy wózek jest użytkowany zgodnie z przeznaczeniem i czy jego stan techniczny odpowiada wymaganiom producenta. Jeśli DTR jest niekompletna, nieaktualna lub w ogóle jej nie ma, inspektor może uznać, że nie ma podstaw do dalszej eksploatacji urządzenia.
W praktyce może to oznaczać zatrzymanie wózka (odebranie decyzji zezwalającej na eksploatację), nakaz uzupełnienia dokumentacji, a nierzadko również mandat. Dodatkowo każda nietypowa sytuacja, modernizacja czy wypadek bez oparcia w DTR znacznie utrudnia obronę przed zarzutami o naruszenie przepisów BHP i dozoru technicznego.
Kto odpowiada za DTR wózka widłowego: producent, serwis czy pracodawca?
Producent odpowiada za opracowanie kompletnej, zgodnej z przepisami DTR, która odzwierciedla możliwości i ograniczenia konstrukcji. Na jej podstawie wystawia deklarację zgodności i oznakowanie CE. Serwis i konserwator mają obowiązek korzystać z DTR, aby wykonywać przeglądy i naprawy zgodnie z zaleceniami producenta i nie ingerować w konstrukcję poza jej zakresem bez dodatkowych uzgodnień.
Pracodawca (użytkownik wózka) odpowiada za posiadanie, przechowywanie i stosowanie dokumentacji w praktyce. To on musi zapewnić dostęp do DTR, organizować eksploatację zgodnie z jej zapisami, uwzględniać ją w instrukcjach stanowiskowych oraz egzekwować od serwisu pracę w oparciu o zalecenia producenta. W razie kontroli lub wypadku to do użytkownika wraca pytanie: „Na jakiej podstawie eksploatuje Pan ten wózek?”
Czy operator wózka widłowego musi znać DTR, czy wystarczy szkolenie i uprawnienia UDT?
Operator musi przede wszystkim znać i stosować instrukcję obsługi oraz instrukcję stanowiskową, które wynikają z DTR. Samo posiadanie uprawnień UDT bez znajomości zasad eksploatacji konkretnego modelu wózka jest niewystarczające z punktu widzenia BHP i dozoru technicznego.
W praktyce część zapisów DTR (np. schematy elektryczne czy szczegółowe procedury napraw) jest przeznaczona dla serwisu, ale parametry pracy, ograniczenia i wymagane kontrole przed rozpoczęciem zmiany powinny być przełożone na język operatora i omówione w trakcie szkolenia. Jeśli operator wykonuje manewry sprzeczne z DTR (np. przekracza udźwig, używa nieprzewidzianego osprzętu), ryzyko wypadku i odpowiedzialności pracodawcy znacząco rośnie.
Najważniejsze punkty
DTR wózka widłowego to pełna dokumentacja techniczno‑ruchowa urządzenia, opisująca jego budowę, parametry, zasady bezpiecznej pracy, obsługi technicznej i wycofania z eksploatacji – nie „papier dla inspektora”, tylko podstawa legalnej i bezpiecznej pracy.
Sama instrukcja obsługi operatora to tylko fragment DTR; przy kontrolach UDT, audytach BHP czy analizie wypadku liczy się kompletna dokumentacja producenta, a nie skrócona broszurka w kabinie.
Kompletna i aktualna DTR ogranicza ryzyko zatrzymania wózka, mandatów i sporów po wypadku, bo jasno pokazuje, czy sprzęt był użytkowany zgodnie z przeznaczeniem, parametrami i ograniczeniami konstrukcyjnymi.
DTR jest punktem odniesienia dla przeglądów, konserwacji i napraw – serwis opiera się na zawartych w niej harmonogramach, procedurach i schematach, co pozwala utrzymać wózek w stanie akceptowalnym dla UDT.
Na podstawie DTR buduje się instrukcje stanowiskowe i programy szkoleń operatorów, dzięki czemu zasady BHP wynikają bezpośrednio z wymagań producenta, a nie z ogólnych „dobrych praktyk”.
Przy każdej modernizacji wózka, wymianie osprzętu czy zmianie warunków pracy (np. strefa Ex) to DTR jest punktem startowym do oceny, czy modyfikacja jest dopuszczalna i co trzeba zgłosić do UDT.
DTR łączy interesy trzech stron – producenta, użytkownika i serwisu – stanowiąc wspólny język techniczny, na podstawie którego projektuje się sprzęt, eksploatuje go w zakładzie i wykonuje serwis bez narażania firmy na niepotrzebne przestoje.
