Widły wózka widłowego są ostatnim ogniwem między maszyną a ładunkiem. Nawet wzorowo serwisowany wózek, z nowym masztem i sprawnym układem hydraulicznym, nie zapewni bezpieczeństwa, jeśli ramiona wideł są pęknięte, odkształcone lub nadmiernie zużyte. To na nich bezpośrednio spoczywa cały ciężar, a każde ich osłabienie działa jak potencjalny punkt krytyczny, który może zawieść w najmniej oczekiwanym momencie.
W praktyce to właśnie widły często pracują na granicy swoich możliwości. Operator podjeżdża za głęboko pod paletę, uderza końcówką ramienia w regał, próbuje „podważyć” zablokowany ładunek. Do tego dochodzi codzienne zużycie ścierne przy pracy na nierównym podłożu, kontakt ze stalowymi paletami, czasem z elementami betonowymi. Każda taka sytuacja zostawia ślad – rysę, wgniecenie, mikropęknięcie – który z pozoru wydaje się niegroźny, ale po tysiącach cykli obciążenia może przerodzić się w poważne uszkodzenie.
Uszkodzone widły prowadzą do typowych scenariuszy zagrożeń. Najbardziej oczywisty to nagły zrzut palety – pęknięte ramię wygina się lub łamie, ładunek spada na ziemię, nierzadko z wysokości kilku metrów. Równie niebezpieczne jest stopniowe odkształcenie ramion, które powoduje przechył ładunku do przodu lub na bok. Paleta może „zsunąć się” z jednego ramienia, wytrącić wózek z równowagi, uderzyć w regał lub pracownika znajdującego się w pobliżu. Dochodzi też do mniej spektakularnych, ale kosztownych zdarzeń – uszkodzenia towaru, wygięcia regałów, blokowania korytarzy i nieplanowanych przestojów.
Stan wideł jest powiązany zarówno z przepisami BHP, jak i z odpowiedzialnością pracodawcy oraz operatora. Pracodawca ma obowiązek zapewnić sprawny technicznie sprzęt roboczy, a operator ma obowiązek odmówić pracy sprzętem, który budzi uzasadnione wątpliwości co do bezpieczeństwa. W razie wypadku biegli bardzo dokładnie oglądają właśnie widły – szukają śladów wcześniejszych pęknięć, korozji, nielegalnych napraw spawalniczych, nadmiernego zużycia grubości. Jeśli ujawniają, że uszkodzenia były widoczne gołym okiem od dłuższego czasu, trudno będzie obronić decyzję o dalszym użytkowaniu takich wideł.
Mimo tak dużego znaczenia, uszkodzenia wideł bywają w codziennej eksploatacji bagatelizowane. Operatorzy przyzwyczajają się do „bananowato” wygiętych ramion, tłumacząc to „naturalnym zużyciem”. Rysy w promieniu gięcia traktowane są jako kosmetyka. Pracownicy utrzymania ruchu koncentrują się na elementach hydrauliki, oponach, łożyskach, uznając widły za „kawałek stali, który musi wytrzymać”. To podejście działa do czasu. Dopiero pierwsze poważniejsze zdarzenie – odpadnięcie końcówki ramienia, pęknięcie w rejonie zawieszenia – uświadamia, jak istotne są regularne i prowadzone zgodnie z normami przeglądy wideł.
Podstawy norm i wytycznych dotyczących wideł
Kontrola wideł wózka widłowego nie jest wyłącznie kwestią „zdrowego rozsądku”. Od lat funkcjonują międzynarodowe normy, które precyzują wymagania dotyczące projektu, produkcji i eksploatacji wideł oraz określają zasady kontroli i kryteria wycofania z użytkowania. Dla użytkownika kluczowe są przede wszystkim normy z rodziny ISO, stosowane powszechnie przez producentów.
Najważniejsze normy – ujęcie praktyczne
W kontekście eksploatacji i kontroli wideł często pojawiają się dwie nazwy:
ISO 2330 – norma określająca wymagania dla wideł nośnych do wózków widłowych w zakresie m.in. wytrzymałości, prób zmęczeniowych, jakości materiału i dopuszczalnych odkształceń trwałych po próbach obciążeniowych.
ISO 5057 – norma dotycząca badań kontrolnych eksploatowanych wideł, w tym wizualnych, pomiarów zużycia grubości, sprawdzania odkształceń oraz kwalifikowania uszkodzeń jako dopuszczalnych lub wymagających wycofania wideł z eksploatacji.
Znajomość tych symboli nie jest celem samym w sobie. Ważne jest zrozumienie, że producenci wideł i wózków opierają się na tych normach przy projektowaniu, doborze i opisie procedur serwisowych. W praktyce oznacza to, że gdy w instrukcji wideł lub wózka jest mowa o „kontroli wideł zgodnie z zaleceniami producenta i odpowiednimi normami”, chodzi właśnie o zasady wywodzące się z tych dokumentów. Użytkownik nie musi ich znać na pamięć, ale powinien rozumieć podstawowe pojęcia, takie jak dopuszczalne zużycie grubości czy maksymalne odkształcenie ramienia.
Udźwig nominalny i współpraca z tabliczką znamionową
Każde widły mają określony udźwig nominalny, zwykle wybity na trzonie (pionowej części) w formie wartości w kilogramach przy określonym środku ciężkości (np. 2500 kg / 500 mm). Ten udźwig musi być zgodny z tabliczką znamionową wózka. W praktyce widły są dobierane tak, aby ich nośność nie była niższa niż maksymalny udźwig wózka przy standardowym środku ciężkości.
Zużycie wideł – zwłaszcza ubytek grubości stopy – wprost obniża ich realną nośność. Normy zakładają, że po przekroczeniu określonego progu zużycia (najczęściej podaje się poziom ok. 10% pierwotnej grubości) widły nie gwarantują już deklarowanej wytrzymałości. Wtedy ich dalsze użytkowanie na pełnym udźwigu jest niezgodne z założeniami projektowymi. Właśnie dlatego pomiar grubości wideł jest jednym z kluczowych punktów profesjonalnej kontroli.
Zakres badań przewidzianych w normach
Normy przewidują kilka poziomów i rodzajów kontroli:
oględziny wizualne – ocena powierzchni wideł, poszukiwanie pęknięć, rys, korozji, wgnieceń, śladów przegrzania po spawaniu, kontrola stanu zawieszenia i blokad, porównanie poziomu obu ramion;
pomiar zużycia grubości – pomiary stopy wideł w kilku charakterystycznych punktach i porównanie z grubością referencyjną (często przy trzonie lub wg danych producenta);
sprawdzenie odkształceń – pomiar strzałki ugięcia ramienia, porównanie wysokości obu wideł, kontrola równoległości ramion i trzonów względem karetki;
badania nieniszczące – np. metoda magnetyczno-proszkowa (MT) lub penetracyjna (PT) do wykrywania pęknięć powierzchniowych i podpowierzchniowych, szczególnie w rejonie promienia gięcia i zaczepów.
Nie wszystkie te działania muszą być wykonywane przy każdej kontroli. Zwykle przyjmuje się, że codzienna kontrola wideł wózka widłowego ogranicza się do oględzin wizualnych, natomiast przeglądy okresowe realizowane przez serwis obejmują już pomiary i – w razie wątpliwości – badania nieniszczące.
Jak czytać odniesienia do norm w dokumentacji
Instrukcje wózków i wideł często zawierają sformułowania typu „kontrola wideł powinna być przeprowadzana zgodnie z ISO 5057 przez osobę kompetentną” albo „w razie stwierdzenia pęknięć wideł należy je niezwłocznie wycofać z eksploatacji zgodnie z odpowiednimi normami”. W praktyce oznacza to kilka rzeczy:
producent zakłada określony zakres badań (wspomniane oględziny, pomiary, kontrola odkształceń),
od użytkownika oczekuje się zorganizowania takich kontroli z częstotliwością adekwatną do warunków pracy,
decyzja o dopuszczeniu lub wycofaniu wideł z eksploatacji powinna być oparta na kryteriach z norm (np. poziom zużycia grubości, wielkość odkształceń, obecność pęknięć).
Praktycznym rozwiązaniem jest opracowanie wewnętrznej procedury kontroli wideł, która odwołuje się do norm, ale zapisuje zasady w prostym, zrozumiałym języku: kto mierzy grubość, jakimi przyrządami, w jakich punktach, jakie wartości są dopuszczalne, od jakiego poziomu zużycia widły są wycofywane. Dzięki temu kontrola wideł staje się stałym elementem systemu utrzymania ruchu, a nie doraźną reakcją na awarię.

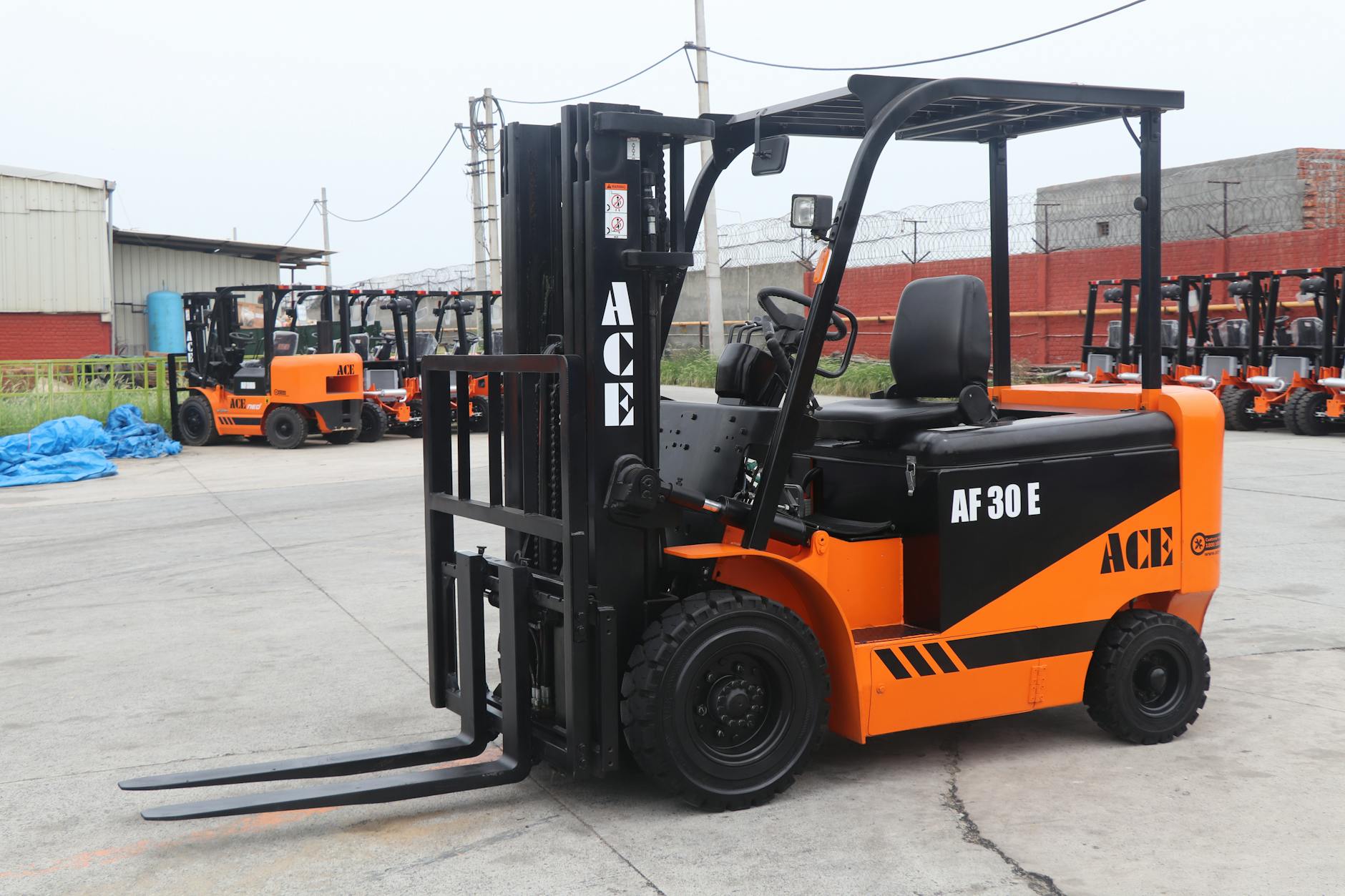

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Budowa wideł i miejsca najbardziej narażone na uszkodzenia
Elementy wideł istotne z punktu widzenia kontroli
Standardowe widły do wózków widłowych mają kilka charakterystycznych części, z których każda wymaga innego rodzaju uwagi podczas kontroli:
trzon (pionowa część) – część przylegająca do karetki, z zaczepami lub otworami mocującymi; często na niej wybite są oznaczenia nośności, producenta i klasy zawieszenia;
stopa (pozioma część nośna) – na niej spoczywa paleta lub inny ładunek; to tu dochodzi do największego zużycia ściernego i ubytków grubości;
promień gięcia – przejście między trzonem a stopą, zaokrąglona strefa o największych naprężeniach zmęczeniowych; jest to kluczowy obszar z punktu widzenia pęknięć;
końcówka ramienia – narażona na uderzenia, podważanie i kontakt z podłożem, regałami, ścianami;
zawieszenie (haki, uchwyty, sworznie) – element łączący widły z karetką, odpowiedzialny za prawidłowe przenoszenie obciążenia i stabilność ramion.
Podczas kontroli warto prowadzić oględziny „po kolei”, zgodnie z tym podziałem. Ułatwia to systematyczność i zmniejsza ryzyko pominięcia uszkodzenia. W praktyce najlepiej sprawdza się podejście od góry do dołu: zawieszenie, trzon, promień gięcia, stopa, końcówka ramienia – i tak dla każdego z dwóch ramion osobno.
Strefy największych naprężeń i ich znaczenie
W widłach nie wszystkie miejsca pracują tak samo intensywnie. Z punktu widzenia wytrzymałości mechanicznej kluczowe są trzy obszary:
promień gięcia – największe naprężenia zginające i zmęczeniowe; tu najczęściej powstają pęknięcia inicjowane drobnymi rysami powierzchniowymi;
początek stopy (tuż za promieniem) – strefa, w której pojawiają się lokalne wgniecenia i odkształcenia po uderzeniach palet, narożników regałów, itp.;
zawieszenie na karetce – rejon haków lub uchwytów, gdzie koncentracja naprężeń pojawia się przy nierównomiernym obciążeniu, mocnym hamowaniu i dynamicznych ruchach masztu.
W promieniu gięcia każdy drobny uszczerbek materiału działa jak potencjalny zarodek pęknięcia zmęczeniowego. Przy tysiącach cykli podnoszenia i opuszczania, zwłaszcza w pracy wielozmianowej, takie mikropęknięcie powoli się rozwija, aż w końcu daje się zauważyć jako cienka rysa lub ciemniejsza linia. Jeśli na tym etapie nie zostanie wychwycone, kolejne cykle obciążenia doprowadzają do jego wydłużenia i w efekcie do częściowego lub całkowitego przełamania ramienia.
Końcówki ramion wideł są mniej narażone na pęknięcia zmęczeniowe, ale częściej ulegają lokalnym odkształceniom. Uderzenie w betonowy próg czy słup może wygiąć końcówkę w górę lub w dół, co później powoduje nierównomierne podparcie palety. Odkształcenie to często jest widoczne gołym okiem, ale bywa bagatelizowane, bo „wózek dalej podnosi”. Problem w tym, że nierównomierne rozłożenie sił na obu ramionach zwiększa obciążenia w promieniu gięcia i zawieszeniu, przyspieszając zużycie i ryzyko pęknięć w tych newralgicznych miejscach.
Typowe rodzaje uszkodzeń i ich rozpoznawanie
Widły eksploatowane w realnych warunkach wykazują kilka powtarzających się typów uszkodzeń:
pęknięcia zmęczeniowe – zwykle zaczynają się w promieniu gięcia lub przy zawieszeniu; początkowo widoczne jako cienka, nieregularna linia, często z przebarwieniem (ciemniejsza od rdzy), rozwijająca się stopniowo w kierunku środka przekroju;
ubytki materiału – szczególnie w dolnej części stopy, wynikające z tarcia o podłoże, beton, stalowe elementy; prowadzą do zmniejszenia grubości efektywnej przekroju, a tym samym do obniżenia nośności;
wgniecenia i zarysowania – ślady po uderzeniach palet, regałów, stalowych konstrukcji; same w sobie nie zawsze wymagają wycofania wideł, ale w rejonie promienia gięcia zwiększają ryzyko inicjacji pęknięć;
ślady przegrzania po nielegalnym spawaniu – przebarwienia w odcieniach niebiesko-fioletowych lub brązowych, miejscowe „łaty” spawalnicze, nadtopienia; takie modyfikacje zmieniają strukturę stali i przekreślają gwarancję producenta;
Uszkodzenia zawieszenia i trzonu a bezpieczeństwo pracy
Kontrola nie powinna kończyć się na stopie i promieniu gięcia. Zawieszenie oraz trzon wideł również ulegają uszkodzeniom, które bezpośrednio wpływają na stabilność ładunku:
wytarcie haków zawieszenia – skutkuje powiększeniem luzu pomiędzy hakiem a karetą, co zwiększa „kołysanie” ramion i może powodować ich niekontrolowane przemieszczenie przy uderzeniu lub gwałtownym hamowaniu;
rozwarstwienia i rysy w rejonie otworów mocujących – typowe w widłach z zawieszeniem trzpieniowym; każda nieregularność wychodząca z krawędzi otworu wymaga bliższej analizy;
odkształcenia trzonu – wygięcia do przodu lub do tyłu, powstające po uderzeniu w regał lub ścianę; często trudno je zauważyć bez porównania obu wideł względem siebie i karetki;
luźne lub uszkodzone blokady zabezpieczające – brak sworznia, sprężyny czy zatrzasku powoduje ryzyko zsunięcia się ramienia z karetki podczas pracy na wysokości.
Jeżeli hak ma wyczuwalny luz w pionie lub poziomie, a trzon „pracuje” względem karetki, ryzyko nagłego przeskoczenia lub zakleszczenia palety znacząco rośnie. Zwykle nie jest to przyczyną natychmiastowej katastrofy, ale skutkuje częstszymi drobnymi incydentami: uszkodzeniem opakowań, uderzeniem w słup, upadkiem części ładunku z boku palety.
Wpływ niewłaściwej obsługi na tempo degradacji wideł
Nawet dobrze zaprojektowane i utrzymane widły ulegną przedwczesnemu zużyciu, jeżeli wózek jest użytkowany w sposób odbiegający od zaleceń producenta. W praktyce przyspieszone uszkodzenia pojawiają się przy:
podważaniu ładunków – próby „dźwigniowania” zakleszczonych palet, wyrywania palet z regałów czy unoszenia elementów zakotwionych w podłożu wprost przeciążają promień gięcia;
ciągnięciu lub pchaniu ładunków po podłożu – jazda z opuszczonymi widłami po nierównym terenie powoduje stałe ścieranie dolnej krawędzi stopy, a także miejscowe uderzenia w końcówki;
punktowym podnoszeniu konstrukcji – używanie widły jako „haki” do unoszenia elementów stalowych, kontenerów czy maszyn, bez stosownych przedłużek i osprzętu, generuje lokalne przeciążenia;
przeładowywaniu ponad udźwig przy przesuniętym środku ciężkości – typowe przy długich ładunkach lub ładunkach jednostronnie cięższych; prowadzi do nierównomiernego obciążenia ramion;
niewłaściwym składowaniu wideł zapasowych – zrzucanie ich z wysokości, składanie w nieuporządkowanych stosach, podpórki tylko pod końcówką ramienia, co powoduje trwałe odkształcenia.
Dobrym testem jest obserwacja, jak operatorzy używają wideł w sytuacjach „nietypowych”: wtaczanie palet po rampach, podnoszenie maszyn bez palety, układanie ładunków na belkach regału. Tam najczęściej ujawniają się nawyki, które wprost przekładają się na przyspieszone pęknięcia i odkształcenia.
Organizacja kontroli wideł w firmie – kto, kiedy i jak często
Podział odpowiedzialności za stan wideł
W dobrze uporządkowanym systemie utrzymania ruchu odpowiedzialność za stan wideł jest wyraźnie rozdzielona pomiędzy kilka ról:
operator wózka – odpowiada za codzienną kontrolę wzrokową przed rozpoczęciem pracy oraz za niezwłoczne zgłaszanie zauważonych nieprawidłowości;
brygadzista / mistrz zmiany – weryfikuje wykonanie kontroli codziennych (np. podpis na check-liście), decyduje o czasowym wyłączeniu sprzętu z użytkowania;
służby utrzymania ruchu lub dział techniczny – realizują przeglądy okresowe, pomiary i ewentualne badania nieniszczące, prowadzą dokumentację stanu wideł;
zewnętrzny serwis lub inspektor – w wielu firmach to on odpowiada za „kwalifikowane” przeglądy zgodne z normami, szczególnie w przypadku floty mieszanej lub wózków leasingowanych.
W praktyce bywa różnie i część z tych funkcji łączy jedna osoba. Kluczowe jest jednak, aby zakres zadań nie pozostawał domyślny. Brak jasnego przypisania odpowiedzialności prowadzi do sytuacji, w której wszyscy „powinni” coś sprawdzić, ale ostatecznie nikt nie podejmuje decyzji o wycofaniu uszkodzonych wideł.
Częstotliwość kontroli – podejście oparte na ryzyku
Normy z reguły wskazują na okresowe kontrole przeprowadzane przez osobę kompetentną, pozostawiając użytkownikowi swobodę w określeniu dokładnych interwałów. Rozsądne rozwiązanie opiera się na analizie ryzyka, z uwzględnieniem takich czynników jak:
intensywność pracy (liczba zmian, typowe obciążenie, praca sezonowa),
warunki środowiskowe (wilgoć, agresywne media chemiczne, skrajne temperatury),
rodzaj ładunków (długie, asymetryczne, o ostrych krawędziach),
historia uszkodzeń i incydentów w danej lokalizacji.
W wielu zakładach przyjmuje się, że:
kontrola codzienna – wykonywana przez operatora przed rozpoczęciem zmiany, obejmuje oględziny wizualne oraz sprawdzenie działania blokad;
kontrola okresowa podstawowa – np. co 6 lub 12 miesięcy, realizowana przez serwis lub dział techniczny, obejmuje już pomiary zużycia i weryfikację odkształceń;
dodatkowe kontrole ad hoc – po każdym zdarzeniu nietypowym (zderzenie z regałem, upadek ładunku, wyraźne przeciążenie) lub po naprawach osprzętu.
W środowiskach szczególnie wymagających (przemysł chemiczny, mroźnie, praca na zewnątrz przez cały rok) interwały kontroli okresowych zwykle skraca się, a użytkownikowi zaleca dodatkowe oględziny w trakcie zmiany, gdy wystąpi np. kolizja z infrastrukturą.
Dokumentowanie stanu wideł i decyzji serwisowych
Dobrze prowadzona dokumentacja ułatwia obronę decyzji serwisowych, a jednocześnie pozwala wychwycić powtarzające się problemy. W praktyce stosuje się najczęściej:
karty identyfikacyjne wideł – przypisane do pary wideł lub do konkretnego wózka, z numerem seryjnym, datą produkcji, klasą zawieszenia i nośnością;
arkusze kontroli okresowej – z miejscem na wpisanie wyników pomiarów grubości, różnicy wysokości ramion, stwierdzonych pęknięć i uwag serwisanta;
rejestr decyzji o wycofaniu lub naprawie – wskazujący datę, przyczynę i sposób postępowania (wymiana, złomowanie, zwrot do producenta).
W wielu firmach wystarcza prosta tabela w arkuszu kalkulacyjnym, pod warunkiem że rzeczywiście jest uzupełniana. Przy audycie lub analizie wypadku brak śladu po wcześniejszych kontrolach stawia użytkownika w trudnej pozycji – trudno wtedy wykazać, że stan osprzętu był na bieżąco nadzorowany.

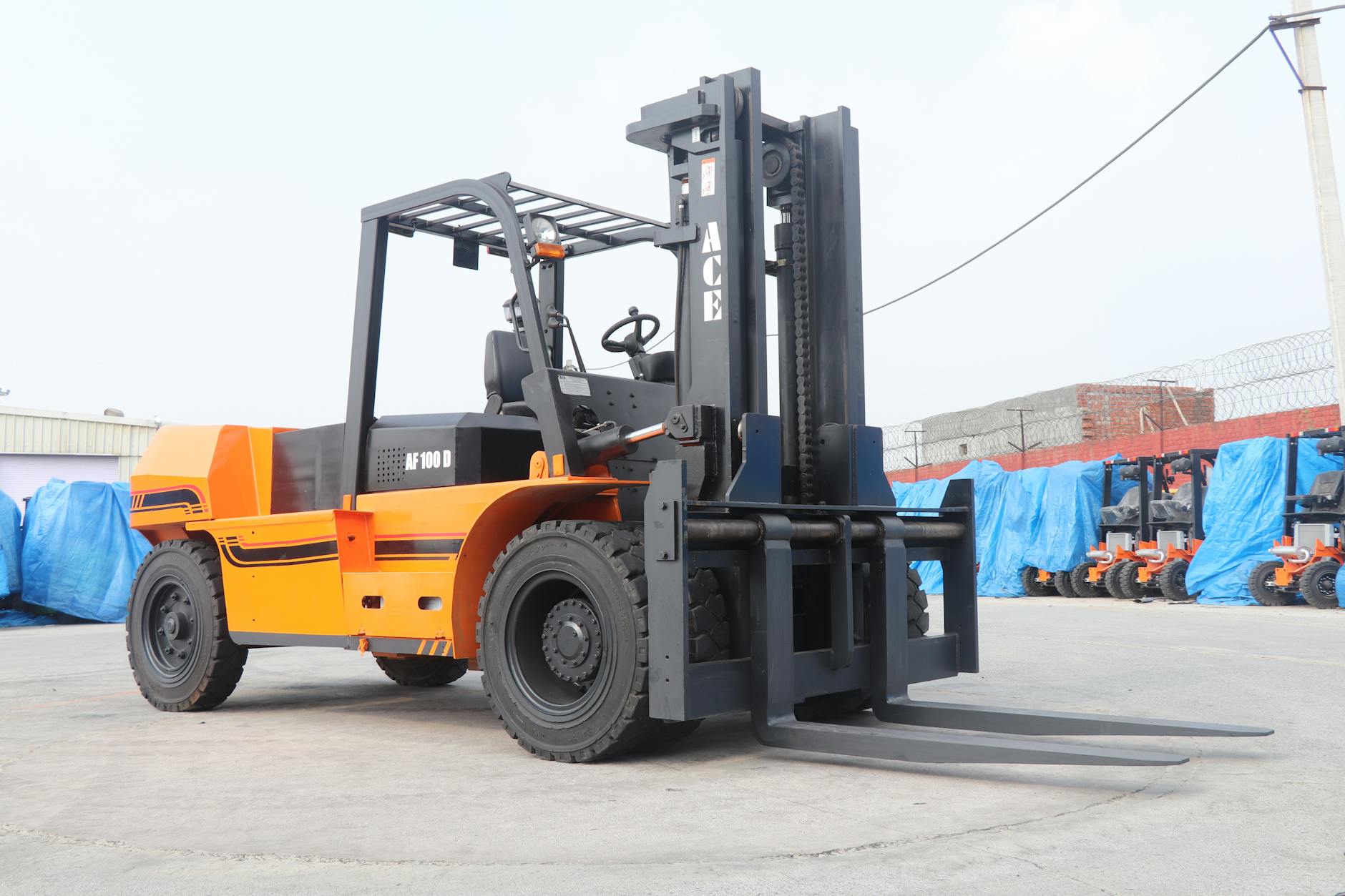

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Codzienna kontrola wzrokowa wideł przed rozpoczęciem zmiany
Zakres codziennej kontroli wykonywanej przez operatora
Codzienna kontrola wzrokowa nie wymaga specjalistycznych przyrządów, ale powinna być wykonywana w sposób usystematyzowany. Minimalny zakres obejmuje:
sprawdzenie, czy obie widły są zamocowane na karetce i zabezpieczone blokadami,
oględziny trzonu i stopy pod kątem widocznych pęknięć, głębokich rys, wgnieceń oraz śladów spawania,
kontrolę promienia gięcia z obu stron – czy nie widać linii przypominających pęknięcie lub zmian koloru powierzchni,
ocenę równoległości i poziomu ramion – czy końcówki wideł znajdują się na zbliżonej wysokości,
sprawdzenie, czy widły nie są wyraźnie skręcone lub wygięte.
Operator, który wykonuje takie oględziny codziennie, zwykle szybko wychwytuje zmianę w wyglądzie wideł: nową rysę, odkształcenie końcówki, nienaturalne „klikanie” przy podnoszeniu. Kluczowe jest, aby każda taka wątpliwość była odnotowana i przekazana przełożonemu – nawet jeżeli nie zostanie później zakwalifikowana jako krytyczna.
Prosty schemat krok po kroku
W wielu zakładach sprawdza się krótka lista kroków, do odhaczenia przed ruszeniem wózkiem:
Ustawić wózek na równej, dobrze oświetlonej powierzchni, opuścić widły na podłoże.
Sprawdzić zawieszenie: czy widły są wsunięte do końca na karetkę, czy blokady są zamknięte i nieuszkodzone.
Obejrzeć trzon obu wideł – z przodu i z tyłu – pod kątem odkształceń i pęknięć, zwłaszcza w rejonie haków.
Skontrolować promień gięcia z obu stron: przesunąć rękę wzdłuż zaokrąglonej części i wzrokiem szukać nieregularnych linii.
Obejrzeć stopę na całej długości, zwracając uwagę na ścieranie dolnej krawędzi, wgniecenia i ewentualne spawy.
Porównać wysokość końcówek ramion, patrząc z przodu wzdłuż karetki – różnica rzucająca się w oczy wymaga zgłoszenia.
Cała procedura trwa zwykle kilka minut. Jeżeli operator jest pod presją czasu i ma tendencję do jej pomijania, dobrą praktyką jest powiązanie wykonania oględzin z innym obowiązkowym działaniem, np. wpisem do dziennika zmiany lub uruchomieniem systemu telematycznego.
Kiedy operator powinien natychmiast wycofać wózek z eksploatacji
Są sytuacje, w których dalsze użytkowanie wózka z danymi widłami bezwzględnie nie powinno mieć miejsca, nawet przed formalną oceną serwisu. Dotyczy to w szczególności przypadków, gdy operator zauważy:
pęknięcie przechodzące przez całą szerokość stopy lub znaczną część promienia gięcia, widoczne z jednej lub obu stron,
wyraźne wygięcie jednego ramienia względem drugiego, powodujące trudności w pobieraniu palet,
luźne, uszkodzone lub brakujące elementy zawieszenia, które nie gwarantują utrzymania widły na karetce,
świeże ślady spawania lub szlifowania w strefach nośnych, wykonane poza kontrolą serwisu.
W takich przypadkach logicznym postępowaniem jest oznakowanie wózka jako niesprawnego (np. kartą „STOP”, blokadą kluczyka, wpisem w systemie) oraz powiadomienie przełożonego. Odroczenie decyzji „do końca zmiany” powoduje, że praktycznie cała załoga bierze na siebie ryzyko potencjalnego uszkodzenia ładunku lub wypadku.
Pęknięcia wideł – wykrywanie i kwalifikowanie uszkodzeń
Typowe miejsca inicjacji pęknięć
Analiza uszkodzonych wideł pokazuje, że pęknięcia rzadko pojawiają się przypadkowo. Najczęściej inicjują się w miejscach koncentracji naprężeń lub w rejonach osłabionych wcześniejszym uszkodzeniem powierzchni. Dotyczy to głównie:
wewnętrznego promienia gięcia – szczególnie po stronie bardziej obciążonej przy typowym kierunku zginania,
zakończenia głębokiej rysy lub wgniecenia – np. po uderzeniu narożnikiem palety,
krawędzi otworów w trzonie – jeżeli występują w danym typie wideł,
stref przyspawania dodatkowych elementów – np. dorabianych zaczepów, ograniczników, uchwytów.
W pierwszej fazie pęknięcie może być widoczne jedynie jako cienka, nieregularna linia, często wypełniona kurzem lub produktami korozji. Bez dokładnego obejrzenia powierzchni, a czasem bez jej oczyszczenia, łatwo to przeoczyć.
Rozpoznawanie pęknięcia gołym okiem
W warunkach warsztatowych używa się metod nieniszczących, jednak już na etapie oględzin można wychwycić szereg sygnałów ostrzegawczych. Do najczęstszych należą:
linia o innym kolorze niż otaczający materiał – często ciemniejsza, nieregularna, nie dająca się zetrzeć przy lekkim potarciu;
brak ciągłości odbicia światła – przy przesuwaniu źródła światła wzdłuż promienia gięcia, pęknięcie powoduje nagłą zmianę „linii połysku”;
reakcja na lekkie opukiwanie – różnica w dźwięku przy opukiwaniu obu wideł może sugerować rozwinięte pęknięcie (choć metoda ta jest bardzo orientacyjna);
przesunięcie krawędzi – przy bardziej zaawansowanym pęknięciu widać minimalne „schodki” lub lokalną zmianę geometrii.
Proste metody wspomagające wykrywanie pęknięć
W warunkach zakładowych, bez dostępu do zaawansowanej aparatury, można zastosować kilka prostych technik, które ułatwiają ujawnienie pęknięć. Nie zastępują one badań nieniszczących, ale pozwalają lepiej ukierunkować dalszą diagnostykę:
oczyszczenie powierzchni – usunięcie brudu, rdzy i starej farby przy użyciu szczotki drucianej lub delikatnego szlifowania (bez ingerencji w przekrój nośny) pozwala zobaczyć drobne linie wcześniej niewidoczne;
zastosowanie kredy lub jasnej farby kontrastowej – na czystą powierzchnię nanosi się cienką warstwę; po lekkim zgięciu lub opukiwaniu materiału kreda może pękać dokładnie w miejscu nieciągłości podłoża;
użycie lupy warsztatowej – proste powiększenie x2–x4 znacząco zwiększa szanse zauważenia inicjującej rysy, szczególnie w promieniu gięcia;
oświetlenie pod ostrym kątem – skierowanie silnego, skupionego światła równolegle do powierzchni powoduje, że załamania i nieciągłości rzucają wyraźniejszy cień.
Takie działania są szczególnie przydatne w trakcie kontroli okresowej, gdy serwisant ma czas i warunki, aby dokładnie przyjrzeć się miejscom typowych uszkodzeń. Jeżeli po oczyszczeniu powierzchni wątpliwości nie znikają, bezpiecznym rozwiązaniem jest traktowanie elementu jako potencjalnie uszkodzonego i skierowanie go do dalszych badań lub wymiany.
Badania nieniszczące stosowane przy ocenie wideł
Normy i wytyczne techniczne dopuszczają stosowanie standardowych metod badań nieniszczących, znanych z kontroli konstrukcji stalowych. W przypadku wideł wózków stosuje się przede wszystkim:
badania magnetyczno-proszkowe (MT) – pozwalają wykryć pęknięcia powierzchniowe i podpowierzchniowe w materiale ferromagnetycznym; wymagają namagnesowania badanego obszaru i naniesienia proszku ferromagnetycznego, który gromadzi się w strefie nieciągłości;
badania penetracyjne (PT) – polegają na naniesieniu na oczyszczoną powierzchnię cieczy penetrującej, która wnika w szczeliny, a następnie – po usunięciu nadmiaru i nałożeniu wywoływacza – ujawnia się w postaci wyraźnych linii;
badania ultradźwiękowe (UT) – stosowane rzadziej, głównie przy diagnostyce specjalistycznej lub spornych przypadkach, pozwalają wykryć nieciągłości w objętości materiału, ale wymagają odpowiednio przeszkolonego personelu i dostępu do powierzchni.
Dobór metody zależy od dostępności sprzętu, kompetencji wykonawców oraz rodzaju podejrzewanego uszkodzenia. Dla zwykłych wideł skręcanych na karcie ISO/EN najczęściej wystarczające okazują się badania magnetyczno-proszkowe lub penetracyjne w newralgicznych strefach – promień gięcia, strefa haków zawieszenia, okolice otworów w trzonie.
Kwalifikacja pęknięć – kiedy wideł nie wolno już użytkować
Po stwierdzeniu obecności pęknięcia zasadnicza kwestia sprowadza się do odpowiedzi na pytanie, czy element można jeszcze bezpiecznie eksploatować. Normy i wytyczne producentów są w tym zakresie bardzo jednoznaczne: pęknięcia w strefach nośnych wideł są niedopuszczalne. W praktyce oznacza to, że:
pęknięcie w trzonie, promieniu gięcia lub w stopie, niezależnie od długości, co do zasady dyskwalifikuje wideł z dalszej eksploatacji;
pęknięcie w rejonie haka zawieszenia (górnego lub dolnego) również stanowi podstawę do natychmiastowego wycofania elementu;
niewielkie pęknięcia poza strefami przenoszącymi obciążenia (np. w elementach osłonowych, niekonstrukcyjnych) można rozpatrywać indywidualnie, ale zwykle i tak wymagają one wymiany danego podzespołu.
Normy nie przewidują „dopuszczalnej długości pęknięcia” w strefie nośnej, którą można by pozostawić pod warunkiem obserwacji. Wynika to z faktu, że rozwój pęknięcia zmęczeniowego bywa trudny do przewidzenia, a zaawansowana analiza wytrzymałościowa dla pojedynczej pary wideł w praktyce serwisowej jest nierealna.
Dlaczego spawanie pękniętych wideł jest niedopuszczalne
Pomysł „naprawy” pękniętej widły poprzez jej pospawanie pojawia się w wielu zakładach, zwłaszcza tam, gdzie jest łatwy dostęp do spawarki i doświadczonych ślusarzy. Z punktu widzenia bezpieczeństwa i zgodności z normami jest to rozwiązanie niedopuszczalne. Powody są dość jednoznaczne:
zmiana struktury materiału – strefa wpływu ciepła wokół spoiny ma inne właściwości niż materiał rodzimy, często gorszą odporność zmęczeniową;
brak gwarancji nośności – standardowe obliczenia wytrzymałościowe wideł nie obejmują obecności spoin w strefie największych naprężeń; producent nie przewiduje takiej modyfikacji;
ryzyko nieciągłości wewnętrznych – nawet poprawnie wykonana spoina może zawierać pęcherze, wtrącenia lub braki przetopu, które w eksploatacji staną się zarodkami nowych pęknięć;
utrata zgodności z oznaczeniem CE i deklaracją nośności – naprawiona „na własną rękę” widła w praktyce staje się wyrobem o nieznanych parametrach.
Część producentów dopuszcza wykonywanie określonych napraw (np. spawanie uchwytów akcesoriów) wyłącznie w autoryzowanych zakładach i poza strefami krytycznymi, z zachowaniem ściśle określonej procedury. W przypadku pęknięć w trzonie, promieniu gięcia lub stopie zwykle jedynym zgodnym z zasadami działania jest wymiana wideł na nowe, pochodzące z pewnego źródła, o parametrach potwierdzonych dokumentacją.
Postępowanie z widłami, w których stwierdzono pęknięcia
Po wykryciu pęknięcia, nawet drobnego, ważne jest nie tylko odnotowanie tego faktu, lecz również właściwe zabezpieczenie elementu przed przypadkowym dalszym użyciem. Typowy, bezpieczny schemat obejmuje:
Natychmiastowe wycofanie wideł z eksploatacji – zdjęcie z karetki, oznakowanie (np. tabliczka „NIE UŻYWAĆ – PĘKNIĘCIE”) i odseparowanie od magazynu sprawnych części.
Dokumentację uszkodzenia – wykonanie zdjęć miejsca pęknięcia, wpis do karty ewidencyjnej wideł lub systemu CMMS, z datą i opisem okoliczności wykrycia.
Ocenę możliwości dalszego postępowania – decyzja, czy widły zostaną przekazane do producenta lub autoryzowanego serwisu w celu ekspertyzy, czy bezpośrednio przeznaczone do złomowania.
Trwałe unieszkodliwienie przed ponownym użyciem – jeżeli element ma trafić na złom, dobrze jest go w sposób jednoznaczny uszkodzić (np. odciąć hak zawieszenia), aby uniknąć przypadkowego „powrotu” do eksploatacji.
Taki sposób postępowania ogranicza ryzyko nieporozumień, zwłaszcza gdy w firmie funkcjonuje kilka zmian i rotacja personelu jest wysoka. Jednoznacznie oznakowana i opisana widła nie powinna trafić z powrotem na wózek tylko dlatego, że „wygląda prawie jak nowa”.
Odkształcenia wideł – dlaczego nie wolno ich bagatelizować
Odkształcenia, w odróżnieniu od pęknięć, bywają traktowane jako „naturalne zużycie”, zwłaszcza gdy wózek eksploatowany jest w trudnych warunkach. Tymczasem trwałe wygięcia i skręcenia ramion mają kilka istotnych konsekwencji:
zmianę rozkładu naprężeń – odkształcony przekrój pracuje inaczej niż przewidział projektant, co może przyspieszać zmęczeniowe uszkodzenia materiału;
pogorszenie stabilności ładunku – asymetryczne położenie ramion względem siebie sprzyja przechylaniu się palet, szczególnie wysokich lub wąskich;
zwiększone ryzyko uszkodzeń regałów i towaru – wygięta końcówka może „zahaczać” o konstrukcję, prowadząc do obciążeń udarowych i kolejnych uszkodzeń;
trudności operacyjne – operator kompensuje krzywiznę, korygując pozycjonowanie wózka, co zwiększa zmęczenie i sprzyja błędom.
Z tego względu normy nie ograniczają się wyłącznie do oceny obecności pęknięć i stopnia zużycia przekroju, lecz przewidują również określone kryteria dopuszczalnych odkształceń.
Rodzaje odkształceń obserwowanych w praktyce
W warsztatach i na halach produkcyjnych powtarza się kilka typowych scenariuszy odkształceń wideł. Najczęściej spotyka się:
wygięcie ramienia ku górze lub ku dołowi – zwykle wynik pracy z przeciążeniem lub podnoszeniem ładunków „podważaniem” palety;
skręcenie ramienia w płaszczyźnie poziomej – efekt częstego przesuwania ładunku jedną widłą lub podnoszenia ładunków jednostronnie obciążających jedną stronę;
lokalne odkształcenie końcówki – spowodowane uderzeniami o posadzkę, rampę załadunkową lub elementy konstrukcji;
rozbieżność kątów między trzonem a stopą – wynik stopniowego „otwierania się” promienia gięcia pod wpływem przeciążeń.
Wszystkie te zjawiska mogą w początkowej fazie być ledwo dostrzegalne, zwłaszcza bez porównania z nowymi lub wzorcowymi widłami. Dlatego tak ważne jest włączenie pomiaru odkształceń do okresowej kontroli technicznej, a nieopieranie się wyłącznie na „wrażeniu wzrokowym”.
Podstawowe pomiary geometrii wideł przy kontroli okresowej
Do podstawowej oceny odkształceń nie jest potrzebne zaawansowane oprzyrządowanie. W większości przypadków wystarczy:
równa, pozioma powierzchnia robocza (np. stół lub płyta pomiarowa),
miarka stalowa lub taśmowa o czytelnej podziałce,
prostnica lub sznurek pomiarowy,
ewentualnie kątomierz mechaniczny lub elektroniczny.
Typowy schemat kontroli obejmuje kilka kroków:
Ustawienie wideł na płaskiej powierzchni – oba ramiona opierają się stopą o podłoże, trzon jest utrzymywany w pionie lub w stałym położeniu, umożliwiającym porównanie.
Pomiary strzałki ugięcia – przy użyciu prostnicy (lub naprężonego sznurka) prowadzonej wzdłuż górnej krawędzi ramienia mierzy się maksymalne odchylenie od linii prostej; wynik porównuje się z wartościami dopuszczalnymi według norm lub wytycznych producenta.
Porównanie wysokości końcówek – obie widły ustawia się równolegle, w identycznym położeniu względem punktu odniesienia; różnica wysokości końcówek powyżej wartości granicznych stanowi podstawę do wycofania z eksploatacji.
Kontrola kąta między trzonem a stopą – za pomocą kątomierza sprawdza się, czy kąt ten mieści się w tolerancjach określonych w dokumentacji; zbyt duże „otwarcie” lub „zamknięcie” kąta wskazuje na nieodwracalne odkształcenie promienia gięcia.
Ocena skręcenia ramienia – przez przyłożenie prostnicy do bocznej powierzchni lub porównanie odległości między odpowiednimi punktami obu wideł na całej długości.
Jeżeli zakład dysponuje specjalnymi przyrządami do kontroli wideł (szablony, przymiary dedykowane), procedura staje się szybsza i mniej podatna na błędy pomiaru. Jednak nawet proste narzędzia, stosowane konsekwentnie, dają wiarygodne wyniki.
Zużycie przekroju – pomiar grubości stopy i kryteria odrzutu
Jednym z kluczowych parametrów, na które wskazują normy (m.in. EN 13155 oraz wytyczne producentów), jest stopień starcia dolnej krawędzi stopy. Z czasem, wskutek tarcia o posadzkę, rampy i palety, materiał stopy ulega zużyciu. Zmniejszenie grubości przekroju oznacza spadek nośności i wzrost koncentracji naprężeń.
Do pomiaru grubości stopy stosuje się zazwyczaj:
mikrometr lub suwmiarkę z odpowiednio szerokimi końcówkami pomiarowymi,
porównanie z wartością referencyjną – nominalną grubością podaną przez producenta lub zmierzoną na niezużytej części ramienia.
Za punkt odniesienia przyjmuje się grubość stopy tuż za promieniem gięcia lub w innej, najmniej zużytej strefie, ustalonej w instrukcji producenta. Kolejne pomiary wykonuje się w kilku miejscach na długości stopy, szczególnie tam, gdzie kontakt z podłożem jest najczęstszy.
Najczęściej zadawane pytania (FAQ)
Jak często trzeba kontrolować widły wózka widłowego?
Co do zasady przyjmuje się dwa poziomy kontroli. Pierwszy to codzienne oględziny przed rozpoczęciem zmiany – wykonuje je operator i sprawdza, czy nie ma widocznych pęknięć, wygięć, ubytków materiału, uszkodzeń zawieszenia oraz czy obie widły są na tej samej wysokości.
Drugi poziom to okresowa kontrola wykonywana przez serwis lub osobę kompetentną, zwykle przy każdym przeglądzie UDT lub wewnętrznym przeglądzie technicznym. Wtedy dochodzą już pomiary grubości, sprawdzenie odkształceń oraz – w razie wątpliwości – badania nieniszczące, zgodnie z wytycznymi ISO 5057.
Jak rozpoznać, że widły są zużyte i trzeba je wymienić?
Podstawowym sygnałem jest ubytek grubości stopy wideł. Zgodnie z normami, jeśli zużycie przekracza ok. 10% pierwotnej grubości, widły nie zapewniają już deklarowanej nośności i powinny zostać wycofane lub przynajmniej nie mogą pracować na pełnym udźwigu. Do tego dochodzą pęknięcia, zwłaszcza w promieniu gięcia i przy zaczepach, które są bezwzględną przesłanką do wymiany.
W praktyce o konieczności wymiany świadczą także trwałe odkształcenia – „bananowaty” kształt ramion, różnica wysokości między widłami, przechył palety na jedno ramię, widoczne ślady nielegalnych napraw spawalniczych lub przegrzania materiału.
Jak prawidłowo zmierzyć zużycie (grubość) wideł zgodnie z normą?
Pomiar wykonuje się zwykle suwmiarką lub mikrometrem, w kilku charakterystycznych punktach stopy wideł. Grubość zmierzoną w miejscach najbardziej zużytych porównuje się z grubością referencyjną – najczęściej przy trzonie (tam zużycie jest najmniejsze) lub z wartością podaną przez producenta.
Jeżeli różnica przekracza dopuszczalny próg (najczęściej ok. 10% pierwotnej grubości, zgodnie z ISO 5057), widły powinny zostać uznane za nienadające się do dalszej eksploatacji na pełnym udźwigu. W większych zakładach praktykuje się prowadzenie karty pomiarowej z datami i wynikami kolejnych pomiarów.
Jakie uszkodzenia wideł są dopuszczalne, a kiedy wózek trzeba natychmiast wycofać z pracy?
Drobne, powierzchniowe rysy czy niewielkie ślady zużycia ściernego zwykle można tolerować, o ile nie pogłębiają się i nie przekładają się na istotny ubytek grubości. Niewielkie różnice w wysokości ramion mogą mieścić się w dopuszczalnych odchyłkach, ale powinny być ocenione według kryteriów z normy ISO 5057.
Natychmiastowe wycofanie wideł z eksploatacji jest konieczne w razie stwierdzenia: jakichkolwiek pęknięć, wyraźnych odkształceń (wygięcia, skręcenia ramion), przekroczenia dopuszczalnego zużycia grubości, śladów amatorskich napraw spawalniczych, uszkodzeń zaczepów lub blokad mocujących do karetki.
Czy można spawać lub prostować uszkodzone widły wózka widłowego?
Normy dotyczące wideł oraz instrukcje producentów co do zasady zakazują spawania, szlifowania, gięcia czy prostowania wideł w warunkach warsztatowych. Tego typu ingerencje zmieniają własności materiału (np. przez przegrzanie), wprowadzają nowe koncentratory naprężeń i uniemożliwiają przewidywalną pracę elementu pod obciążeniem.
Jeżeli widły są pęknięte, wygięte lub nośność budzi wątpliwości, właściwym rozwiązaniem jest ich wymiana na nowe, dobrane zgodnie z tabliczką znamionową wózka. Spawane lub prostowane „na własną rękę” widły w razie wypadku praktycznie zawsze obciążają odpowiedzialnością użytkownika.
Co oznacza kontrola wideł zgodnie z normą ISO 5057 w praktyce?
Odwołanie do ISO 5057 w dokumentacji wózka oznacza przede wszystkim określony zakres i sposób badania: oględziny wizualne (pęknięcia, korozja, wgniecenia, ślady przegrzania), pomiar zużycia grubości, kontrolę odkształceń (strzałka ugięcia, różnica wysokości wideł, równoległość ramion) oraz – jeśli jest taka potrzeba – badania nieniszczące, np. magnetyczno‑proszkowe.
Producent wymaga także, aby badania wykonywała osoba kompetentna, w odstępach dostosowanych do warunków pracy (np. częściej w ciężkiej, wielozmianowej eksploatacji). Na tej podstawie podejmuje się decyzję o dalszym dopuszczeniu wideł lub ich wycofaniu z użytkowania.
Jak dobrać nowe widły do wózka i czy zużycie wpływa na udźwig?
Nowe widły dobiera się przede wszystkim pod kątem udźwigu nominalnego i środka ciężkości – parametry wybite na trzonie (np. 2500 kg / 500 mm) muszą być co najmniej równe wartościom z tabliczki znamionowej wózka dla danego środka ciężkości. Istotne są też wymiary: długość ramion, przekrój, typ zawieszenia na karetce.
Zużycie – szczególnie ubytek grubości stopy – bezpośrednio obniża realną nośność wideł. Po przekroczeniu progu zużycia przyjmuje się, że widły nie gwarantują już deklarowanego udźwigu, nawet jeśli wózek formalnie ma większą nośność. Dlatego przy pracy na granicy udźwigu kontrola grubości i stanu wideł jest kluczowa dla rzeczywistego bezpieczeństwa operacji.
Kluczowe Wnioski
Widły są kluczowym elementem bezpieczeństwa – to na nich bezpośrednio spoczywa ładunek, więc nawet świetny stan masztu i hydrauliki nie zrekompensuje pęknięć, odkształceń czy nadmiernego zużycia ramion.
Typowe „drobne” uszkodzenia (rysy, wgniecenia, mikropęknięcia, lekkie wygięcie) kumulują się przy tysiącach cykli pracy i mogą doprowadzić do nagłego złamania widły lub zsunięcia się palety z jednego ramienia.
Uszkodzone lub nadmiernie zużyte widły generują zarówno poważne zagrożenia dla ludzi (zrzut ładunku, utrata stabilności wózka), jak i straty materialne – zniszczony towar, wygięte regały, blokady korytarzy, przestoje.
Stan wideł ma bezpośredni związek z odpowiedzialnością prawną pracodawcy i operatora – pracodawca odpowiada za zapewnienie sprawnego sprzętu, a operator powinien przerwać pracę wózkiem, którego widły budzą rozsądne wątpliwości co do bezpieczeństwa.
Normy ISO 2330 i ISO 5057 określają wymagania dla wideł (wytrzymałość, odkształcenia) oraz zasady ich kontroli i wycofania; producenci opierają na nich instrukcje eksploatacji i przeglądów, więc faktycznie wyznaczają one standard postępowania w zakładzie.
Zużycie grubości stopy wideł bezpośrednio obniża ich nośność – po przekroczeniu ok. 10% ubytku pierwotnej grubości widły nie gwarantują już deklarowanego udźwigu, co co do zasady oznacza konieczność ich wymiany.
