Dlaczego układ hydrauliczny ma kluczowe znaczenie przy zakupie używanego wózka?
Przy zakupie używanego wózka widłowego większość osób patrzy najpierw na silnik, maszt i ogólny wygląd maszyny. Tymczasem to właśnie układ hydrauliczny w dużej mierze decyduje o tym, czy wózek będzie bezpiecznie i bezawaryjnie pracował, czy stanie się źródłem ciągłych przestojów i dodatkowych kosztów.
Hydraulika jako „mięśnie” wózka widłowego
Układ hydrauliczny odpowiada za wszystkie kluczowe funkcje robocze:
podnoszenie i opuszczanie wideł lub osprzętu,
przechył masztu do przodu i do tyłu,
przesuw boczny (sideshift), jeśli jest zamontowany,
Jeżeli hydraulika działa z opóźnieniem, nierówno, wózek samoczynnie opada lub maszt się „telepie”, cała efektywność pracy spada, a do tego rośnie ryzyko wypadku. Dlatego ocena układu hydraulicznego używanego wózka widłowego powinna być traktowana na równi z oceną stanu silnika czy masztu.
Bezpieczeństwo operatora i ładunku a stan hydrauliki
Niesprawna hydraulika to nie tylko problem komfortu. W skrajnych przypadkach może dojść do sytuacji, gdy:
ładunek niespodziewanie opada podczas transportu lub składowania,
maszt szarpie przy ruszaniu lub zatrzymywaniu, co może doprowadzić do przewrócenia palety,
z powodu wycieku na gorący element lub hamulec tarczowy pojawia się ryzyko pożaru,
olej hydrauliczny dostaje się na koła lub podłoże, tworząc bardzo śliską powierzchnię dla innych wózków i pieszych.
Operator zwykle wyczuwa, że coś jest nie tak – musi mocniej „szarpać” dźwigniami, podnoszenie trwa dłużej, maszt reaguje z opóźnieniem. W codziennej pracy bywa, że przyzwyczaja się do takich objawów. Jednak przy zakupie używanego wózka trzeba założyć, że wszystkie te symptomy mogą oznaczać konieczność szybkiej, kosztownej naprawy.
Koszty napraw w relacji do ceny używanego wózka
Naprawy hydrauliki wózka widłowego należą do wydatków, które potrafią całkowicie zepsuć „okazyjną” cenę zakupu. Typowe pozycje, z którymi trzeba się liczyć, to między innymi:
regeneracja siłownika podnoszenia lub przechyłu (nowe uszczelnienia, polerowanie lub chromowanie tłoczyska),
wymiana przewodów hydraulicznych – szczególnie wysokociśnieniowych przy maszcie,
naprawa lub regeneracja rozdzielacza hydraulicznego,
wymiana pompy hydraulicznej lub pompy wspólnej hydrauliczno-napędowej,
czyszczenie i płukanie układu po awarii, przy obecności dużej ilości opiłków w oleju.
W praktyce zdarza się, że koszt przywrócenia hydrauliki do dobrego stanu pochłania kilkadziesiąt procent wartości całego wózka. Dlatego przy oględzinach używanej maszyny trzeba wyjść poza schemat: „trochę się poci, ale jeździ”. Na tej podstawie można negocjować cenę albo zrezygnować z zakupu, jeśli ryzyko zbyt mocno rośnie.
Stan hydrauliki jako sygnał kultury serwisowej
Układ hydrauliczny bardzo wyraźnie pokazuje, jak poprzedni właściciel traktował sprzęt. Wózek, w którym:
olej jest regularnie wymieniany,
filtry są czyste,
przewody wymieniano, zanim zaczęły pękać,
siłowniki były regenerowane w odpowiednim momencie,
zwykle był obsługiwany w sposób uporządkowany. To dobry znak także dla innych podzespołów – silnika, skrzyni, układu jezdnego. Natomiast wózek z rozlanym olejem, zardzewiałymi tłoczyskami i wyeksploatowanymi przewodami to sygnał, że serwis wykonywano „od awarii do awarii”, a nie planowo. W takim przypadku trzeba liczyć się z serią kolejnych niespodzianek po zakupie.
Jak działa układ hydrauliczny w wózku widłowym – krótki przewodnik po elementach
Główne elementy układu hydraulicznego i ich funkcje
Uproszczony układ hydrauliczny wózka widłowego składa się z kilku podstawowych elementów, które warto znać, żeby świadomie ocenić ich stan.
Pompa hydrauliczna – napędzana jest najczęściej przez silnik spalinowy (lub elektryczny w wózkach elektrycznych). Jej zadanie to wytworzenie odpowiedniego ciśnienia oleju, które później zamienia się na siłę w siłownikach.
Rozdzielacz hydrauliczny – blok z suwakami sterowanymi dźwigniami (lub joystickiem). Kieruje olej z pompy do odpowiednich siłowników: podnoszenia, przechyłu, przesuwu, osprzętu.
Siłowniki hydrauliczne – zamieniają ciśnienie oleju na ruch prostoliniowy. W wózkach widłowych są to przede wszystkim siłowniki:
podnoszenia (główne, czasem wielostopniowe),
pochyłu masztu,
przesuwu bocznego,
osprzętu (np. chwytaki, pozycjonery wideł).
Przewody i węże hydrauliczne – łączą wszystkie elementy. Muszą wytrzymać wysokie ciśnienia, zginanie i ruch masztu.
Zawory bezpieczeństwa – zabezpieczają układ przed zbyt wysokim ciśnieniem oraz umożliwiają kontrolowane opuszczanie ładunku, nawet jeśli coś zawiedzie.
Zbiornik oleju hydraulicznego – magazynuje olej, który krąży w układzie. Zwykle wyposażony jest w korek wlewu, wskaźnik poziomu i odpowietrzenie.
Filtry oleju – wychwytują zanieczyszczenia i opiłki, które powstają w trakcie pracy lub dostają się z zewnątrz. Od ich stanu zależy żywotność pompy i rozdzielacza.
Znając podstawową rolę każdego z tych elementów, łatwiej zrozumieć, dlaczego określone objawy (np. hałas pompy, powolne podnoszenie, nierówny ruch masztu) mogą wskazywać na konkretną usterkę i przyszłe koszty.
Proste układy a hydraulika z rozbudowanym osprzętem
Nie każdy wózek ma tak samo skomplikowany układ hydrauliczny. Co do zasady im więcej funkcji, tym więcej potencjalnych punktów awarii:
Prosty wózek magazynowy – układ ogranicza się zwykle do podnoszenia i przechyłu. Mniej siłowników i zaworów to mniejsze ryzyko usterek i tańsze utrzymanie.
Wózek z przesuwem bocznym (sideshift) – dodatkowy siłownik lub belka z własną hydrauliką. Dochodzą kolejne przewody, złącza i uszczelnienia.
Wózek z osprzętem roboczym – chwytaki do papieru, obrotnice, pozycjonery wideł i inne urządzenia wymagają osobnych sekcji w rozdzielaczu lub dodatkowych zaworów. Układ staje się gęstszy i bardziej czuły na zanieczyszczenia.
Przy zakupie używanego wózka z rozbudowanym osprzętem trzeba traktować hydraulikę szczególnie uważnie. Między wózkiem a osprzętem często znajdują się szybkozłącza, które z czasem zaczynają przeciekać lub przepuszczać zanieczyszczenia. Dodatkowo naprawa nietypowego osprzętu bywa znacznie droższa niż regeneracja standardowego siłownika masztu.
Elementy najszybciej zużywające się w praktyce
Nie wszystkie części układu hydraulicznego zużywają się w tym samym tempie. Najczęściej problemów przysparzają:
uszczelnienia siłowników – pracują w ruchu, często w zapyleniu, podlegają starzeniu i deformacji,
tłoczyska siłowników – rysy, wżery, korozja po uszkodzeniu osłon lub pracy w agresywnym środowisku,
przewody elastyczne – łamią się, parcieją, pękają w miejscu zagięć lub przy końcówkach,
rozsuwane sekcje masztu – zabrudzenia i pył niszczą uszczelniacze, a krzywe rolki powodują punktowe przeciążenia.
Z kolei przy dobrym serwisie długo wytrzymują:
korpus rozdzielacza (o ile olej jest czysty),
pompa hydrauliczna pracująca w warunkach prawidłowego smarowania i bez przegrzania,
zawory bezpieczeństwa i zwrotne, jeśli olej nie jest zanieczyszczony opiłkami.
Jeżeli wózek ma oryginalne, wciąż sprawne przewody, czyste tłoczyska i szczelne siłowniki, jest spora szansa, że reszta układu była również szanowana.
Typowy obieg oleju – co się dzieje po poruszeniu dźwignią?
Dla lepszego zrozumienia objawów awarii warto mieć w głowie uproszczony obraz obiegu oleju:
Silnik (lub napęd elektryczny) uruchamia pompkę hydrauliczną, która pobiera olej ze zbiornika.
Olej pod ciśnieniem trafia do rozdzielacza.
Gdy dźwignie są w pozycji neutralnej, olej zwykle wraca przez rozdzielacz z powrotem do zbiornika (tzw. obieg jałowy).
Po przesunięciu dźwigni w określone położenie, suwaki w rozdzielaczu kierują olej do konkretnego siłownika.
Siłownik wysuwa lub chowa tłoczysko, powodując podniesienie, opuszczenie, przechył lub przesuw.
Po zakończeniu ruchu dźwignia wraca do pozycji neutralnej (ręcznie lub sprężynowo), a olej ponownie płynie swobodnie do zbiornika.
Jeżeli na którymś etapie występuje opór, przeciek lub zanieczyszczenie, operator widzi to jako spowolnienie, brak reakcji, szarpanie lub przegrzewanie się oleju. Podczas oględzin używanego wózka każdy z tych symptomów powinien wzbudzać czujność.
Źródło: Pexels | Autor: Artem Podrez
Przygotowanie do oględzin – jakie informacje zebrać przed wyjazdem do sprzedawcy?
Pytania do sprzedawcy o historię serwisową i naprawy hydrauliki
Dużą część pracy da się wykonać jeszcze przed pierwszym spotkaniem ze sprzedawcą. Kontrolowany zestaw pytań często pozwala odsiać maszyny, które są ryzykowne, zanim poświęci się czas na dojazd.
Przykładowe pytania dotyczące układu hydraulicznego:
kiedy ostatnio wymieniano olej hydrauliczny i filtr(y),
czy w ostatnich latach regenerowano siłowniki – jeśli tak, które i gdzie,
czy były naprawy pompy hydraulicznej lub rozdzielacza,
czy przewody hydrauliczne były wymieniane profilaktycznie, czy tylko po pęknięciu,
czy wózek miał wycieki oleju, jeśli tak, w jakich miejscach i jak zostały usunięte,
jak wygląda historia przeglądów UDT – czy były uwagi związane z hydrauliką (np. opadanie masztu).
Odpowiedzi nie zawsze będą w pełni precyzyjne, ale ton rozmowy wiele mówi. Sprzedawca, który swobodnie podaje daty i zakresy napraw, zwykle ma dokumenty i faktyczne serwisy za sobą. Jeżeli słychać tylko ogólne zapewnienia w stylu „wszystko robione na bieżąco”, bez konkretów, trzeba zwiększyć ostrożność.
Dokumenty, o które warto poprosić wcześniej
Dobrze utrzymany wózek rzadko „nie ma żadnych papierów”. Dobrą praktyką jest poproszenie sprzedawcy o przesłanie skanów lub zdjęć następujących dokumentów:
książka serwisowa (jeśli była prowadzona),
protokoły przeglądów UDT z ostatnich lat – tam często znajdują się uwagi dotyczące wycieków, opadania masztu, luzów,
faktury lub raporty serwisu z informacji, co było robione przy hydraulice (regeneracje siłowników, wymiana pomp, przewodów),
Analiza zdjęć i filmów przed przyjazdem
Coraz częściej sprzedawcy wysyłają zdjęcia lub krótkie nagrania pracy wózka. Dobrze je potraktować jako wstępne „oględziny zdalne”.
Na co zwrócić uwagę, analizując materiały od sprzedawcy:
czystość wózka wokół masztu i siłowników – świeżo umyty sprzęt nie jest niczym złym, ale jeśli maszt i okolice są mokre od oleju albo widać „błoto olejowe”, to sygnał ostrzegawczy,
zbliżenia na tłoczyska – na zdjęciach powinny być widoczne gładkie, błyszczące powierzchnie, bez przebarwień, nalotów i wżerów,
miejsca typowych wycieków – okolice króćców przewodów, rozdzielacza, podstawy masztu, połączeń z osprzętem; ciemne plamy wskazują na wcześniejsze lub aktualne wycieki,
nagranie pracy masztu – poproś o film z pełnego cyklu: podnoszenie do maksymalnej wysokości, opuszczanie, przechył przód–tył; „szarpanie” lub nagłe przyspieszenia ruchu są niepokojące,
dźwięk pompy – na nagraniu da się wychwycić, czy pompa pracuje równo, czy pojawia się wycie, pisk lub „buczenie” przy maksymalnym wychyleniu dźwigni.
Jeżeli sprzedawca unika pokazania określonych fragmentów, np. podstawy masztu albo zbliżeń na siłowniki, dobrze ustalić powód przed wyjazdem. Czasem jest to zwykłe przeoczenie, ale bywa, że ukrywa się w ten sposób świeże wycieki.
Przygotowanie prostych narzędzi do oględzin hydrauliki
Do sensownej oceny stanu hydrauliki nie jest potrzebne specjalistyczne wyposażenie warsztatowe. Przydaje się natomiast kilka drobnych rzeczy, które ułatwiają pracę „w terenie”:
czyste szmatki lub ręczniki papierowe – do wytarcia tłoczysk, przewodów i sprawdzenia, czy wyciek jest świeży czy stary,
latarka (nawet z telefonu, ale lepsza kierunkowa) – do oświetlenia zacienionych części masztu, miejsc za rozdzielaczem i pod wózkiem,
małe lusterko na wysięgniku lub zwykłe kosmetyczne – pozwala zajrzeć „za róg”, np. za maszt lub pod płytę czołową,
rękawice robocze – olej i brud są nieuniknione; łatwiej też śmiało dotykać przewodów i połączeń,
kartka lub tektura – można podłożyć ją pod podejrzane miejsce i po kilku minutach pracy wózka sprawdzić, czy zbiera się świeży olej,
aparat w telefonie – zdjęcia szczegółów przydają się później do konsultacji z serwisantem czy wyceny napraw.
Jeżeli istnieje taka możliwość, dobrze zabrać ze sobą również drugą osobę. Jedna osoba steruje wózkiem, a druga obserwuje maszt, przewody i siłowniki w czasie pracy. Samodzielne jednoczesne operowanie i dokładna obserwacja hydrauliki jest w praktyce dość trudne.
Oględziny wstępne „na oko” – co można wychwycić już po pierwszych 5 minutach?
Ocena ogólnej „higieny” układu hydraulicznego
Pierwsze minuty przy wózku warto wykorzystać na oględziny bez uruchamiania maszyny. Już na tym etapie widać, czy hydraulika była traktowana rozsądnie.
Ślady oleju na podłożu – obejrzyj miejsce, w którym wózek zwykle stoi. Świeże plamy pod masztem lub pod tyłem wózka mogą wskazywać na wycieki z siłowników, rozdzielacza albo przewodów powrotnych.
Stan masztu – sprawdź, czy sekcje masztu nie są oblepione warstwą oleju zmieszanego z kurzem. Taka „maź” sugeruje, że od dłuższego czasu są wycieki z siłownika lub przewodów w okolicy.
Czystość wokół korka wlewu oleju hydraulicznego – duże zabrudzenie pyłem i piaskiem przy korku oznacza zwiększone ryzyko, że zanieczyszczenia dostały się do zbiornika przy dolewkach.
Stan przewodów – poszukaj pęknięć, spękań, zgrubień (tzw. bąbli) na gumowych przewodach. Szczególnie ważne są miejsca zagięć i przetarć o elementy masztu.
Stan osłon tłoczysk – brak lub uszkodzenie osłon (harmonijek, blach) oznacza, że tłoczyska były narażone na pył, wilgoć i uderzenia. Konsekwencje często widać dopiero po wysunięciu siłownika.
Maszyna nie musi wyglądać jak z salonu, ale widok starego oleju, „szlamu” i zaklejonych brudem sekcji masztu sugeruje wieloletnie zaniedbania. W takim przypadku bardziej prawdopodobne jest, że wewnątrz układu krążyły zanieczyszczenia, które przyspieszają zużycie pomp i rozdzielaczy.
Krótkie sprawdzenie luzów i deformacji
Hydraulika współpracuje z elementami mechanicznymi masztu. Luz czy krzywizna masztu mogą pośrednio obciążać siłowniki i prowadzić do nieszczelności.
Luz na rolkach masztu – chwyć ręką za wewnętrzną sekcję masztu i spróbuj poruszać ją do przodu i do tyłu (bez użycia siły). Nadmierne luzy oznaczają przeciążenia i ryzyko nierównomiernego obciążania siłowników.
Krzywizna masztu – spójrz z boku i z przodu, czy maszt nie jest „skręcony” lub wyraźnie przechylony w jedną stronę. Skrzywiony maszt zwykle oznacza mocne przeciążenia w przeszłości.
Mocowania siłowników – obejrzyj ucha i sworznie. Jajowate otwory, nienaturalne spawy lub widoczne pęknięcia to sygnał, że siłownik nie pracował w osi i był przeciążany.
Wiele z tych nieprawidłowości można wychwycić bez jakiegokolwiek uruchamiania wózka – po prostu patrząc uważniej i korzystając z latarki.
Ocena „domowych” napraw hydrauliki
Spontaniczne naprawy na placu są codziennością, ale ich jakość bywa bardzo różna. Niektóre rozwiązania tymczasowe potrafią funkcjonować latami, inne sygnalizują poważne ryzyko.
Nieoryginalne końcówki przewodów – mieszanka różnych typów złącz, redukcji i przejściówek może świadczyć o częstym rozpinaniu i przerabianiu układu.
Dodatkowe, „dorabiane” obejmy – jeśli przewód jest przytrzymany trytytką zamiast fabryczną obejmą, istnieje większe ryzyko jego przetarcia.
Ślady po spawaniu w pobliżu siłowników lub prowadnic – nieprawidłowo wykonane spawy mogą prowadzić do pęknięć i naprężeń, które przenoszą się na siłowniki.
Uszczelnianie na teflonie i silikonie – nadmierne ilości taśm teflonowych, silikonów albo innych „uszczelniaczy” przy złączach wskazują na problemy z dopasowaniem lub wcześniejsze nieszczelności.
Pojedyncze ślady napraw nie są dyskwalifikujące, ale duża liczba prowizorek powinna przełożyć się na obniżenie ceny albo decyzję o rezygnacji.

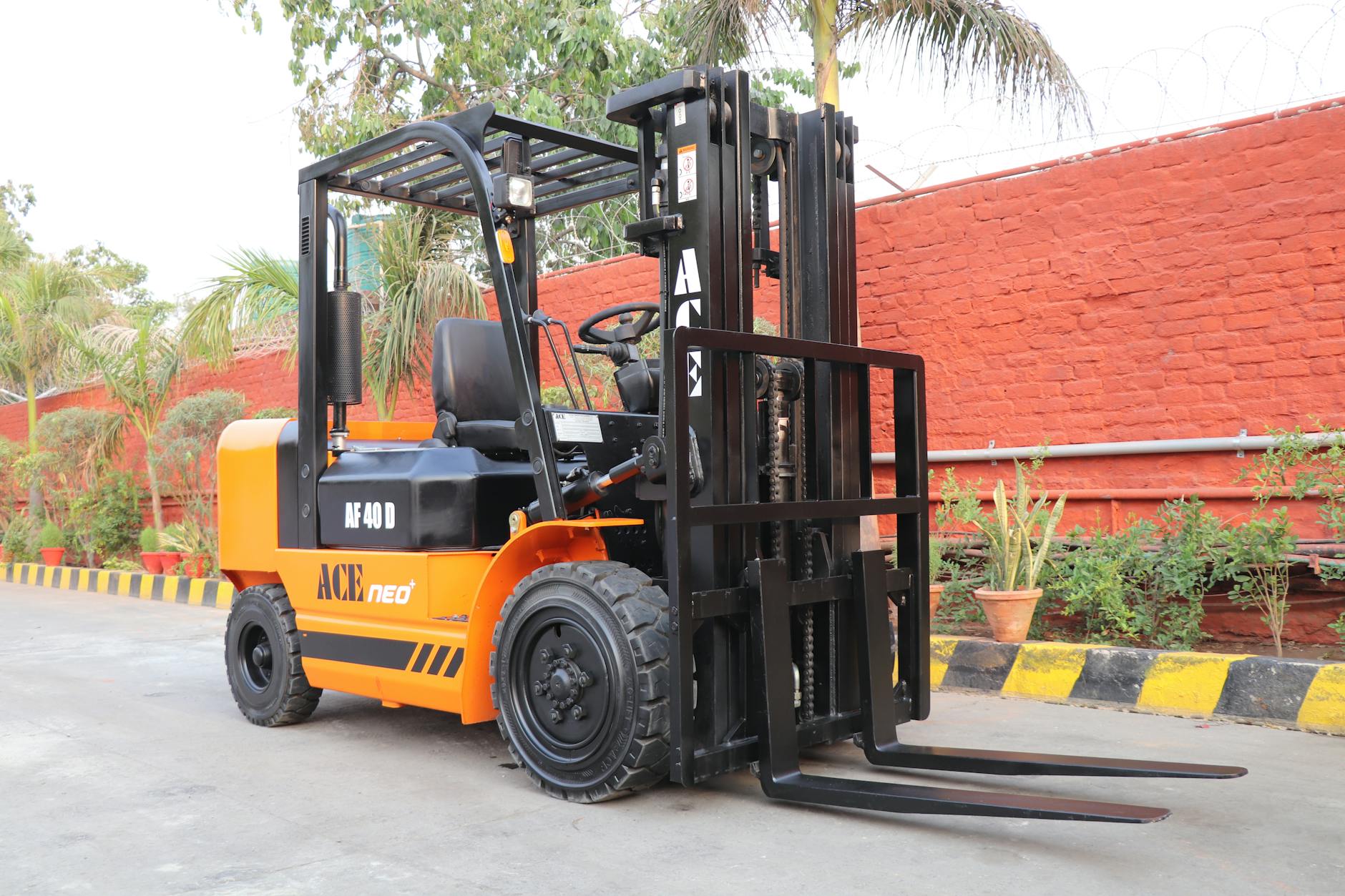

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Stan oleju hydraulicznego – co można sprawdzić bez laboratorium?
Sprawdzenie poziomu i koloru oleju
Poziom oleju jest jednym z pierwszych i prostszych elementów do oceny. W większości wózków znajduje się wziernik lub bagnet przy zbiorniku oleju.
Ustaw wózek na równym podłożu, maszt całkowicie opuszczony, siłowniki pochylające w pozycji neutralnej.
Odczytaj poziom oleju na wskaźniku (lub bagnecie) – powinien znajdować się między minimalnym a maksymalnym oznaczeniem.
Jeżeli poziom jest <strongwyraźnie poniżej minimum, trzeba ustalić, gdzie „uciekł” olej – prawdopodobnie gdzieś jest wyciek.
Sam poziom to nie wszystko. Spójrz na barwę i klarowność oleju:
olej klarowny, o barwie zbliżonej do słomkowej lub lekko ciemniejszej – z reguły dobry znak, szczególnie jeśli nie widać osadu,
olej mocno ściemniały, z mętnym, brązowym odcieniem – sugeruje długą pracę bez wymiany, podwyższoną temperaturę pracy lub zanieczyszczenia,
olej mleczny (emulsja) – oznacza dostanie się wody do układu (np. przez kondensację, nieszczelności); to stan niepożądany, bo woda przyspiesza korozję elementów i pogarsza smarowanie,
widoczne metaliczne drobinki – wskaźnik zużycia pomp, rozdzielaczy lub siłowników; w takim przypadku ryzyko kosztownych napraw jest podwyższone.
W praktyce da się zrobić prosty test „na białej szmatce” – nałóż odrobinę oleju i rozetrzyj. Jeżeli widoczne są wyraźne ciemne smugi, grudki lub metaliczne błyski, olej nie jest w dobrym stanie.
Zapach i ślady przegrzania oleju
Olej hydrauliczny, który długo pracował w zbyt wysokiej temperaturze, traci swoje właściwości. Często da się to wychwycić węchem i wzrokiem.
Intensywny, „spalony” zapach – wskazuje na przegrzewanie się układu. Przyczyną może być zablokowany przepływ, praca pod stałym dużym obciążeniem albo niesprawny zawór przelewowy.
Czarny, lepki osad na korku lub wlewie – świadczy o degradacji oleju. W takim środowisku kwitnie zużycie pomp i zaworów.
Widoczny „lakier” na ściankach zbiornika – żółtawy, twardy nalot w środku zbiornika oznacza długotrwałą pracę przy podwyższonej temperaturze i bez wymian oleju.
Taki stan nie przesądza jeszcze o konieczności natychmiastowej wymiany wszystkich składników hydrauliki, ale zwiększa ryzyko, że elementy precyzyjne (pompa, rozdzielacz) są już nadmiernie zużyte. Przy zakupie używanego wózka jest to argument za wyraźną korektą ceny i zaplanowaniem pełnego serwisu po zakupie.
Filtry hydrauliczne – sygnały ostrzegawcze
Do wnętrza filtra nie ma dostępu podczas zwykłych oględzin, ale nawet sam wygląd obudowy i dokumentacja mogą wiele powiedzieć o historii serwisowej.
Data i opis na filtrze – niektórzy serwisanci markerem zapisują datę wymiany na obudowie. Jeżeli filtr wygląda na kilkuletni, a sprzedawca deklaruje „niedawną wymianę”, coś się nie zgadza.
Rodzaj filtra – markowy filtr (oznaczenia producentów) daje większą szansę na prawidłową filtrację niż najtańsze zamienniki. Sam fakt użycia solidnych części wskazuje zwykle na staranniejszą obsługę całego wózka.
Ślady wycieków przy filtrze – olej przy uszczelnieniu filtra może oznaczać zbyt mocne dokręcenie, starą uszczelkę lub zabrudzenie miejsca styku; nie jest to zwykle naprawa bardzo kosztowna, ale sygnalizuje ogólną kulturę serwisu.
Jeżeli dokumenty serwisowe potwierdzają regularne wymiany oleju i filtrów, ryzyko „niespodzianek” wewnątrz układu jest wyraźnie mniejsze.
Maszt i siłowniki – szczegółowa ocena najdroższych elementów hydrauliki
Sprawdzenie tłoczysk – rysy, wżery, korozja
Tłoczyska siłowników masztu są jednymi z najbardziej narażonych elementów hydrauliki. Ich stan bezpośrednio wpływa na szczelność i płynność pracy.
Podczas oględzin:
Wysuń siłowniki maksymalnie – poproś operatora lub sam podnieś maszt do pełnej wysokości i przechyl go w skrajne pozycje. Tylko wtedy widać całe tłoczysko, nie tylko fragment przy uszczelniaczu.
Obejrzyj powierzchnię w świetle – latarka pomoże wychwycić rysy i wżery. Gładka, równomiernie błyszcząca powierzchnia jest pożądana.
Szukaj korozji punktowej – małe „dziobki” rdzy szybko niszczą uszczelnienia, nawet jeśli na pierwszy rzut oka wyciek jest niewielki. Po kilku miesiącach użytkowania taka korozja zwykle kończy się regeneracją siłownika.
Sprawdź prostoliniowość – delikatnie obserwuj, czy tłoczysko nie „bije” na boki przy ruchu. Lekki skręt lub odgięcie może być efektem uderzenia lub przeciążenia.
Uszczelniacze, prowadnice i wycieki podczas pracy
Po obejrzeniu samych tłoczysk przychodzi moment na ocenę zachowania siłowników w ruchu. Nawet ładnie wyglądająca powierzchnia chromu nie zagwarantuje szczelności, jeżeli zużyte są uszczelniacze lub prowadnice.
Próba statyczna z ładunkiem – podnieś palety na wysokość kilku metrów (na tyle, na ile jest to bezpieczne) i pozostaw maszt w bezruchu przez kilka minut. Zwróć uwagę, czy ładunek nie „opada”. Delikatne, powolne obniżenie kilku centymetrów jest dopuszczalne przy starszych maszynach, ale wyraźny, ciągły spadek to już sygnał nieszczelności układu lub zużytych rozdzielaczy.
Ślady świeżego oleju przy wargach uszczelnień – przy pracującym wózku obejrzyj miejsca, w których tłoczysko wychodzi z cylindra. Pojedyncze kropelki mogą wynikać z długiej pracy, ale stałe „pocenie się” lub wręcz kapanie oleju oznacza konieczność regeneracji.
Czystość wokół prowadnic – jeżeli kurz i pył skleiły się w grubą, tłustą warstwę, widać, że olej wyciekał tam od dawna. Zastosowanie nowego uszczelniacza bez dokładnego czyszczenia zwykle nie rozwiązuje problemu na długo.
Szarpanie przy ruszaniu – podczas płynnego, powolnego podnoszenia sprawdź, czy maszt nie reaguje „skokowo”. Taki objaw może świadczyć o zapowietrzeniu układu, zużytych uszczelniaczach w siłownikach lub problemach z rozdzielaczem.
W praktyce serwisowej często spotyka się wózki, które „na sucho” wyglądają poprawnie, natomiast dopiero pod obciążeniem ujawniają nieszczelności. Dlatego próba pracy z ładunkiem ma większą wartość niż sama wizualna ocena.
Synchronizacja siłowników masztu i stabilność prowadzenia
W wózkach z dwoma siłownikami podnoszenia lub dodatkowymi siłownikami bocznymi niezwykle ważna jest ich synchronizacja. Nierówna praca może prowadzić do skręcania masztu, przyspieszonego zużycia łańcuchów oraz zmęczenia konstrukcji.
Podnoszenie i opuszczanie „na oko” – stań z przodu wózka, w bezpiecznej odległości, i obserwuj maszt podczas ruchu. Prowadnice powinny przesuwać się równomiernie, bez widocznego przechylania w jedną stronę.
Różnice w prędkości siłowników – jeśli jeden bok masztu wyraźnie „wyprzedza” drugi albo sekcje podnoszą się skosami, problem może leżeć w rozdzielaczu, zaworach wyrównawczych lub samych siłownikach. Naprawa nie zawsze jest bardzo kosztowna, ale wymaga diagnostyki i zwykle ingerencji serwisu.
Reakcja na gwałtowne zatrzymanie – przy szybkim podnoszeniu zatrzymaj dźwignię w pozycji neutralnej. Maszt powinien się zatrzymać bez odbicia i „kołysania”. Jeżeli po zatrzymaniu pojawia się falowanie, układ może być zapowietrzony lub mieć luzy w mocowaniach.
Spójność z kątem pochyłu – podczas pełnego wychylenia masztu do przodu i do tyłu obserwuj, czy nie skręca się bocznie. Nadmierne różnice w kącie pochyłu między stronami to zawsze sygnał do dokładniejszej kontroli.
Maszt, który zachowuje się stabilnie, zwykle świadczy o poprawnym stanie nie tylko hydrauliki, lecz także elementów mechanicznych. Jeżeli natomiast podczas pracy wózek „walczy sam ze sobą”, trzeba liczyć się z dodatkowymi kosztami.
Przewody i węże na maszcie – ruchome połączenia pod lupą
Na maszcie pracuje wiele ruchomych przewodów, które są szczególnie narażone na przetarcia, załamania i mikropęknięcia. Zaniedbania w tym obszarze prowadzą do nagłych wycieków, często w najmniej dogodnym momencie.
Przebieg przewodów – sprawdź, czy węże nie ocierają o ostre krawędzie, łańcuchy lub śruby. Fabrycznie przewody są zwykle prowadzone w osłonach lub w specjalnych rynienkach. Jeżeli zwisają „luzem”, ryzyko uszkodzenia jest wysokie.
Zagięcia i spłaszczenia – każde miejsce, w którym wąż jest wyraźnie spłaszczony lub ostro zagięty, osłabia jego konstrukcję. Nawet jeśli jeszcze nie ma wycieku, taki przewód jest kandydatem do wymiany.
Pęcherze i wybrzuszenia – pęcznienie węża przy ciśnieniu często poprzedza jego pęknięcie. Jeżeli przy pracy wózka pojawiają się widoczne „bąble” na przewodach, trzeba przyjąć, że ich żywotność dobiegła końca.
Zabezpieczenia przed przetarciem – spirale ochronne, dodatkowe peszle lub gumowe osłony to oznaka dbałości o instalację. Z kolei ślady po prowizorycznych otulinach, np. z taśmy izolacyjnej, sygnalizują wcześniejsze problemy.
W praktyce wymiana kilku węży nie jest dramatycznym kosztem, ale jeżeli niemal wszystkie przewody na maszcie są twarde, popękane i bez osłon, można założyć, że nowy właściciel szybko stanie przed koniecznością kompleksowej wymiany całej wiązki.

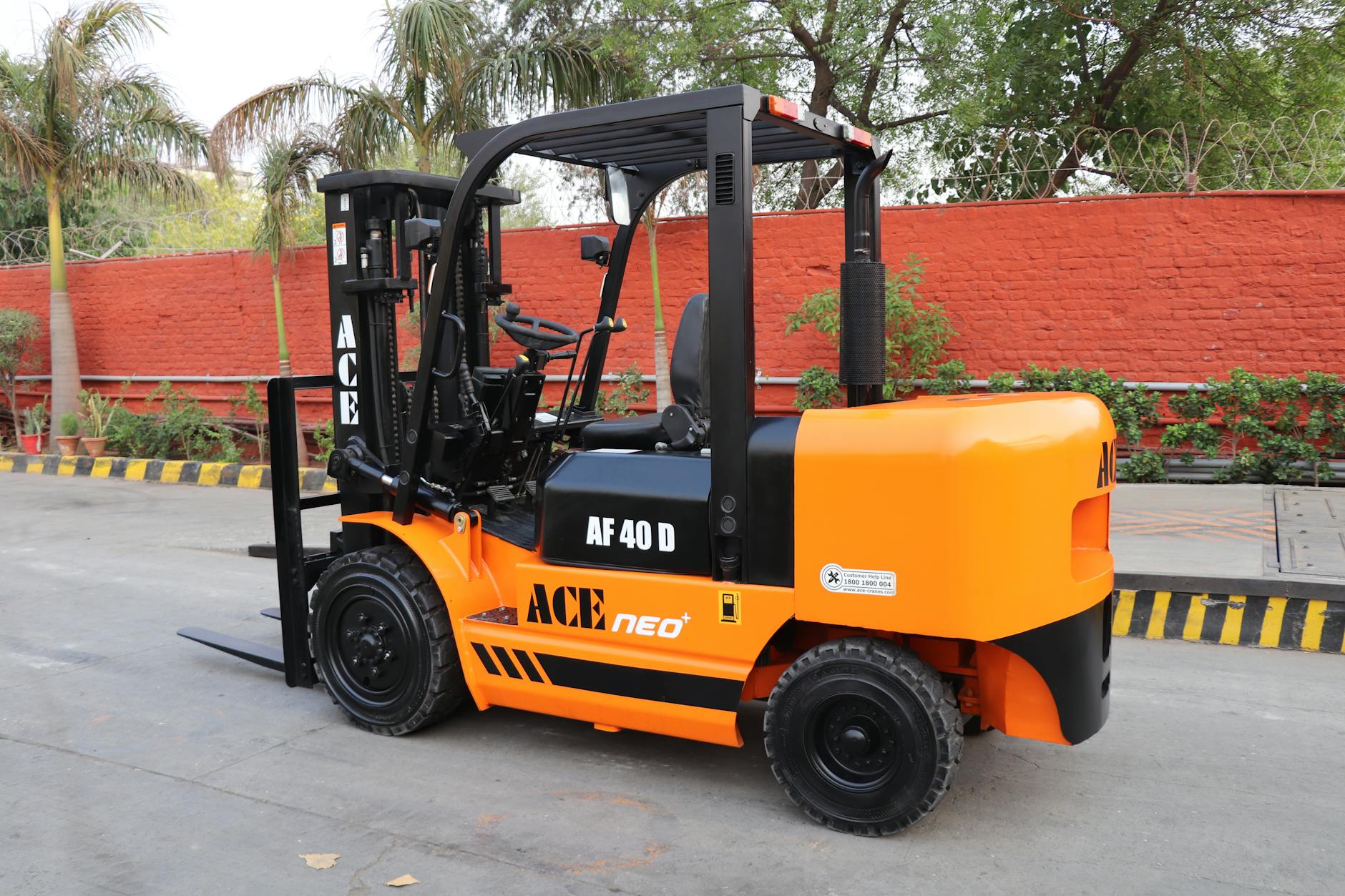

Źródło: Pexels | Autor: Jose Ricardo Barraza Morachis
Układ wspomagania kierownicy – hydraulika, o której łatwo zapomnieć
Reakcja kierownicy i praca orbitrola
Większość nowoczesnych wózków widłowych korzysta z hydraulicznego wspomagania układu kierowniczego. Ta część hydrauliki bywa pomijana przy oględzinach, choć jej naprawa potrafi być kosztowna.
Luz na kierownicy – delikatny „martwy” zakres bywa dopuszczalny przy starszych maszynach, lecz wyraźne kręcenie kierownicą bez reakcji kół wskazuje na zużycie elementów lub problemy w układzie hydraulicznym (np. orbitrola).
Płynność skrętu – skręcaj kołami przy biegu jałowym i lekko podwyższonych obrotach. Ruch powinien być płynny, bez szarpnięć i oporów. Jeżeli koła reagują skokowo, a kierownica „odbija”, przyczyn można szukać w pompie wspomagania lub rozdzielaczu.
Hałas pompy przy skręcie – głośne wycie tylko w skrajnych położeniach kierownicy zdarza się, natomiast ciągłe wycie przy każdym skręcie sugeruje niedobór oleju lub zmęczenie pompy.
Jeden z częstych scenariuszy z placów: wózek praktycznie „nie skręca”, a sprzedawca tłumaczy to „do wymiany tylko jedna końcówka drążka”. Po bliższej analizie okazuje się, że orbitrol jest zużyty, a pompa wspomagania hałasuje. Zestaw takich napraw potrafi znacząco zmienić opłacalność zakupu.
Wyciek oleju przy kolumnie kierowniczej i osi skrętnej
Oglądając układ kierowniczy, dobrze jest zajrzeć w miejsca, do których zwykle zagląda tylko serwisant.
Pod kolumną kierowniczą – unieś osłony plastikowe lub gumowe, jeśli to możliwe bez użycia narzędzi. Jeżeli w okolicy orbitrola widać mokre powierzchnie i zacieki, prawdopodobnie będzie potrzebna regeneracja lub wymiana uszczelnień.
Oś skrętna i siłownik skrętu – obejrzyj siłownik sterujący skrętem kół. Świeży olej przy tłoczysku lub krople na ziemi wskazują na nieszczelność. Przy zaniechaniu naprawy taki wyciek z czasem tylko się powiększa.
Elementy gumowe i przeguby – nawet jeżeli temat ma charakter bardziej mechaniczny niż stricte hydrauliczny, sparciałe gumy i luźne przeguby wpływają na obciążenie układu wspomagania. Układ hydrauliczny pracuje wtedy „za dwóch”, aby skompensować luzy.
Ociekanie oleju w rejonie osi skrętnej często bywa tłumaczone „to nic, tak już jest w starszych wózkach”. Z technicznego punktu widzenia jest to raczej zapowiedź wydatków niż normalny stan rzeczy.
Przesuw boczny (side shift) – mały element, duże znaczenie
Przesuw boczny wideł lub całej karety jest standardem w wielu wózkach używanych w magazynach. Technicznie to dodatkowy obwód hydrauliczny, który powinien być oceniany równie starannie jak układ podnoszenia.
Prędkość ruchu w obie strony – w praktyce przesuw powinien działać zbliżoną prędkością w lewo i w prawo. Jeżeli w jedną stronę przesuwa się wyraźnie wolniej, może to wskazywać na częściowe zablokowanie przewodu, zużyty rozdzielacz lub nieszczelność.
Równomierność ruchu – przesuw nie powinien „podskakiwać” ani zatrzymywać się co kilka centymetrów. Skokowy ruch często jest efektem zanieczyszczeń w rozdzielaczu albo zatarcia prowadnic mechanicznych.
Stan prowadnic i ślizgów – nawet jeśli sama funkcja działa, nadmierne luzy na prowadnicach powodują, że wideł nie da się precyzyjnie ustawić. Wszechobecny olej wymieszany z pyłem w rejonie przesuwu świadczy o utrzymujących się wyciekach lub przepełnieniu smarem.
Jeżeli wózek ma pracować w miejscach o ograniczonej przestrzeni, sprawny i precyzyjny przesuw boczny jest z reguły bardziej istotny niż na placu z szerokimi alejami. Ocena tej funkcji powinna być adekwatna do planowanego zastosowania.
Chwytaki, pozycjonery wideł i inne osprzęty specjalne
Wózek z zabudowanym osprzętem hydraulicznym (np. chwytak do papieru, obrotnica, pozycjoner wideł) ma bardziej złożony układ hydrauliczny. Każdy dodatkowy siłownik i zawór to potencjalne miejsce nieszczelności i kosztów.
Pełna próba funkcji – poproś o demonstrację wszystkich ruchów: obrót, zacisk, rozwarcie, pozycjonowanie. Jeżeli sprzedawca unika prezentacji, tłumacząc „tylko wtyczkę trzeba poprawić”, istnieje ryzyko, że osprzęt wymaga poważniejszej naprawy hydraulicznej.
Symetria zacisku – w chwytakach i pozycjonerach istotne jest, czy ramiona zamykają się równomiernie. Nierówny zacisk przy podobnym ciśnieniu na obu stronach zwykle wskazuje na wewnętrzną nieszczelność w jednym z siłowników lub różnice w przepływie.
Stan przewodów doprowadzających – tu szczególnie częste są elementy „dorabiane”: przedłużane przewody, dodatkowe trójniki, nietypowe złącza. Im bardziej skomplikowany i „chaotyczny” wygląda ten fragment instalacji, tym większe ryzyko awarii.
Wpływ osprzętu na udźwig – choć to bardziej kwestia doboru, niż stanu technicznego, osprzęt hydrauliczny znacząco obciąża układ i zmienia warunki pracy. Wózek pracujący długo z ciężkim chwytakiem zwykle ma bardziej „zmęczone” pompy i rozdzielacze niż maszyna o tej samej nośności z samymi widłami.
W praktyce przy zakupie wózka z rozbudowanym osprzętem dobrze jest założyć, że część środków po zakupie trzeba będzie przeznaczyć na przegląd i ewentualną regenerację siłowników osprzętu, nawet jeśli aktualnie nie „leją” one w widoczny sposób.
Pompa hydrauliczna i rozdzielacz – serce układu pod kontrolą
Ocena pracy pompy pod obciążeniem
Stan pompy hydraulicznej trudno ocenić wzrokiem. Kluczowa jest obserwacja jej zachowania w różnych warunkach pracy.
Czas reakcji na ruch dźwigni – pomiędzy przestawieniem dźwigni a początkiem ruchu masztu czy osprzętu nie powinno być wyraźnej zwłoki. Sekunda wahania przy pełnym gazie to już sygnał do zastanowienia.
Spadek prędkości przy jednoczesnych ruchach – spróbuj jednocześnie podnosić maszt i korzystać z przesuwu bocznego lub pochyłu. Jeżeli przy umiarkowanych obrotach silnika ruchy gwałtownie zwalniają lub w ogóle ustają, pompa może mieć za małą wydajność lub układ ma istotne nieszczelności wewnętrzne.
Dźwięki podczas pracy – narastające wycie wraz ze wzrostem ciśnienia, dodatkowo połączone z drganiami, zwykle oznacza zmęczenie pompy. Delikatny szum jest naturalny, głośne „zawodzenie” pod obciążeniem już nie.
Zależność od obrotów silnika – wózek powinien wykonywać podstawowe ruchy hydrauliczne również przy średnich obrotach. Jeżeli do zwykłego podnoszenia trzeba „dawać pełny gaz”, trzeba liczyć się z szybszą koniecznością wymiany lub regeneracji pompy.
W warunkach placowych nie ma możliwości dokładnego pomiaru ciśnienia, ale obserwacja szybkości i charakteru ruchów hydrauliki pozwala z dużym przybliżeniem ocenić kondycję pompy.
Rozdzielacz hydrauliczny i dźwignie sterujące
Najczęściej zadawane pytania (FAQ)
Na co przede wszystkim zwrócić uwagę w hydraulice przy zakupie używanego wózka widłowego?
W pierwszej kolejności ogląda się szczelność układu: siłowniki (szczególnie podnoszenia i przechyłu), przewody przy maszcie, szybkozłącza do osprzętu. Widoczne „pocenie się” może być dopuszczalne, ale wyraźne wycieki oleju po krótkiej pracy zwykle oznaczają konieczność szybkiej naprawy.
Następny krok to próba funkcjonalna: czy wózek podnosi płynnie, bez szarpnięć, czy maszt nie „faluje” przy opuszczaniu, czy przechył reaguje od razu po poruszeniu dźwignią. Jeżeli podnoszenie jest wyraźnie wolne lub maszt samoczynnie opada z ładunkiem, ryzyko poważniejszej usterki rośnie.
Jakie objawy hydrauliki w używanym wózku powinny zniechęcić do zakupu?
Niepokojące sygnały to przede wszystkim: samoczynne opadanie masztu z ładunkiem, silne szarpanie przy ruszaniu z podnoszeniem, głośna praca pompy (wycie, wyraźne „jęczenie” przy końcu skoku) oraz mocne nagrzewanie się oleju przy krótkiej pracy. W praktyce takie objawy często oznaczają zużycie pompy, rozdzielacza lub siłowników.
Jeżeli dodatkowo widać głębokie rysy lub korozję na tłoczyskach siłowników, popękane przewody elastyczne przy maszcie oraz rozlany olej na ramie i kole, bardziej opłacalne bywa szukanie innego egzemplarza niż liczenie na tanią naprawę.
Jak samodzielnie sprawdzić stan siłowników hydraulicznych w wózku widłowym?
Podstawowy test jest prosty: obejrzeć tłoczyska po pełnym wysunięciu. Powierzchnia powinna być gładka, bez wżerów, rdzy i głębokich rys. Potem zostawia się maszt w górze z obciążeniem i obserwuje, czy wózek nie opada samoczynnie w ciągu kilku minut – szybkie opadanie to sygnał nieszczelności wewnętrznych.
Dobrym nawykiem jest też przetarcie dłonią (w rękawicy) okolic uszczelnień po kilku cyklach pracy. Jeżeli na uszczelce zbiera się pasek oleju, a po chwili pojawia się wyraźna „kropla”, siłownik zbliża się do konieczności regeneracji.
Czy wycieki oleju hydraulicznego to zawsze poważny problem przy zakupie?
Niewielkie zapocenia na złączkach lub końcówkach przewodów często da się usunąć relatywnie niskim kosztem, np. przez dokręcenie złącza, wymianę uszczelki czy krótkiego przewodu. W wielu kilkuletnich wózkach takie ślady pojawiają się naturalnie.
Gorzej, jeśli olej ścieka z tłoczysk siłowników podnoszenia, stoi w misce pod wózkiem lub rozlewa się po maszcie i kołach. Wówczas koszt przywrócenia szczelności (regeneracja siłowników, wymiana kilku przewodów, płukanie układu) może pochłonąć znaczną część „oszczędności” z zakupu używanego sprzętu.
Jak ocenić, czy poprzedni właściciel dbał o układ hydrauliczny wózka?
Dobrym wyznacznikiem jest ogólna kultura serwisowa widoczna w kilku miejscach jednocześnie. Zwykle korzystny sygnał to czysty zbiornik oleju (bez szlamu i opiłków na bagnecie), czytelne oznaczenia filtrów z wpisanymi datami wymian, brak prowizorycznych obejść na przewodach oraz równa praca wszystkich funkcji masztu.
Jeżeli natomiast widać mieszankę starych i „łapanych na szybko” przewodów, olej jest bardzo ciemny lub spieniony, a maszt pracuje nierówno, można założyć, że układ był serwisowany doraźnie, „jak się zepsuje”. W takim przypadku należy skalkulować wyższe ryzyko kolejnych usterek po zakupie.
Czy lepiej kupić prosty wózek bez osprzętu hydraulicznego, żeby ograniczyć ryzyko napraw?
Co do zasady, im prostszy układ hydrauliczny, tym mniej potencjalnych punktów awarii. Wózki, które mają tylko podnoszenie i przechył, będą zwykle tańsze w utrzymaniu niż maszyny z przesuwem bocznym, obrotnicą czy chwytakami wymagającymi dodatkowych sekcji i szybkozłączy.
Z drugiej strony, odpowiedni osprzęt często znacząco przyspiesza pracę i ogranicza liczbę manewrów. Jeżeli magazyn faktycznie potrzebuje sideshifta lub pozycjonera wideł, rezygnacja z nich „dla świętego spokoju” może być pozorna oszczędnością. Kluczowe jest realne przetestowanie hydrauliki z pełnym osprzętem i uwzględnienie ewentualnych napraw w kalkulacji ceny.
Jakie pytania warto zadać sprzedawcy o serwis hydrauliki przed zakupem wózka?
Przy rozmowie ze sprzedawcą przydatne bywają konkretne pytania: kiedy ostatnio wymieniano olej hydrauliczny i filtry, czy była regenerowana pompa lub rozdzielacz, czy w ostatnich latach robiono siłowniki podnoszenia i przechyłu oraz czy wymieniano przewody przy maszcie.
Jeżeli sprzedawca dysponuje fakturami lub wpisami w książce serwisowej, łatwiej ocenić, czy deklaracje pokrywają się z rzeczywistością. Brak jakiejkolwiek dokumentacji nie przekreśla od razu zakupu, ale zwykle uzasadnia większą rezerwę w wycenie i dokładniejsze oględziny na miejscu.
