Jakie palety i ładunki faktycznie obsługuje Twój magazyn?
Profil „z dokumentów” kontra realne ładunki na hali
Specyfikacja w systemie ERP zwykle mówi o „paletach EUR z kartonami do 1000 kg”. Operatorzy na hali spotykają jednak coś zupełnie innego: czasem paletę owiniętą folią po skosie, czasem nadpaletę z wystającym ładunkiem, czasem uszkodzoną deskę albo ładunek przesunięty na jedną stronę.
Dobór wózka widłowego do rodzaju palet i ładunków zaczyna się od uzgodnienia tych dwóch światów. To, co wpisane w procedurach, bywa mocno uproszczone. W praktyce kluczowe jest:
jakie typy palet realnie pojawiają się w magazynie (także od dostawców i klientów),
jak wyglądają ładunki na tych paletach (stabilność, wystawanie poza obrys, wysokość sztapla),
jak często występują „trudne” przypadki – np. luźne worki, beczki, big-bagi, palety niestandardowe.
Wózek dobrany „pod dokumenty”, a nie pod rzeczywistość, zwykle kończy się obejściami: operatorzy robią dwa przejazdy zamiast jednego, biorą ładunek „na pół wideł”, skracają wysięg masztu, żeby nie bujało – co do zasady generuje to ryzyko szkód i wypadków oraz realne koszty.
Najczęściej spotykane typy palet w magazynach
Rodzaj palet w magazynie ma bezpośrednie przełożenie na potrzebne wymiary, rozstaw i konstrukcję wideł oraz na rodzaj wózka. W praktyce najczęściej spotyka się:
Palety EUR/EPAL 1200×800 – standard europejski, trójpłozowe, z klockami. Pozwalają na wjazd wózkiem z czterech stron. Dobrze współpracują z większością wózków czołowych, reach trucków i wózków podnośnikowych.
Palety przemysłowe 1200×1000 – szersze od EUR, często cięższe, wykorzystywane przy większych ładunkach oraz tam, gdzie wymagane jest większe pole odkładcze.
Półpalety (600×800, 800×800 itd.) – stosowane w branży FMCG, w strefach kompletacji, do ekspozycji. Wymagają innego podejścia, zwłaszcza przy przewożeniu po dwie naraz.
Palety niestandardowe – długości 1600, 2000, 2400 mm lub większe, często jednostronne, z pełnym dnem lub z układem desek nieprzystającym do „książkowych” wideł.
Palety plastikowe – lżejsze, bardziej śliskie, z pełnym dnem lub z żebrowaniem. Nie mają klocków jak palety drewniane, co zmienia sposób podparcia.
Palety metalowe – wykorzystywane w ciężkim przemyśle, często o wysokiej nośności, sztywne, ale również śliskie; wymagają precyzyjnej obsługi.
Przy każdej z tych palet kluczowe będzie nie tylko dobranie właściwej długości wideł, ale także prześwitu pod paletą, możliwości wjazdu od krótszego lub dłuższego boku oraz rozstawu kół w wózku. Wózek, który świetnie obsługuje EUR-ki, może już mieć problemy z plastikową paletą z pełnym dnem, która ma inny profil podparcia.
Charakter ładunków: co tak naprawdę stoi na palecie
Rodzaj palety to dopiero połowa obrazu. Druga to charakter samego ładunku. Teoretycznie mamy „kartony”, „worki” czy „beczki”. W praktyce liczy się przede wszystkim:
sztywność opakowań – czy kartony są pełne i twarde, czy miękkie i częściowo zapadnięte,
możliwość spięcia – czy ładunek jest ofoliowany, zbandowany, czy stoi „luzem”,
wysokość i kształt – czy to prostopadłościan, czy „kopiec” z worków, czy beczka, która ma tendencję do przetaczania się,
rozkład ciężaru – czy główna masa znajduje się centralnie, czy z przodu/tyłu palety, czy wysoko.
Do kartonów na paletach EUR wygodny będzie standardowy wózek czołowy lub reach truck. Dla beczek często potrzebny jest osprzęt specjalistyczny (uchwyty do beczek). W przypadku big-bagów z produktami sypkimi pojawia się problem przesuwającego się środka ciężkości – wózek musi mieć zapas stabilności i odpowiednio dobraną długość wideł, aby nie „podcinać” worka.
Ładunki o niestabilnym środku ciężkości (np. elementy stalowe związane pasami, długie profile, zwoje blachy na palecie) potrafią zmienić rozkład sił na maszcie wózka w sposób trudny do przewidzenia, jeśli dobór sprzętu oparto wyłącznie na „masie z dokumentów”. Tam, gdzie na jednej palecie występują różne elementy, wskazana jest analiza najbardziej niekorzystnego scenariusza – czyli momentu, w którym środek ciężkości znajdzie się najdalej od czoła wideł.
Znaczenie wagi, wymiarów i środka ciężkości ładunku
Dobierając wózek widłowy do rodzaju palet i ładunków, trzeba spojrzeć nie tylko na sam udźwig, ale na powiązanie wagi z wymiarami. Kluczowe parametry to:
masa ładunku – minimalna, typowa i maksymalna,
długość i szerokość – w tym ewentualne wystawanie poza obrys palety,
wysokość ładunku – wpływa na bujanie i na położenie środka ciężkości,
odległość środka ciężkości od czoła wideł – często większa niż się zakłada.
Producent wózka podaje udźwig nominalny przy określonym standardowym środku ciężkości (np. 500 mm). Jeżeli ładunek jest dłuższy lub wyższy, środek ciężkości oddala się od masztu, a rzeczywisty dopuszczalny udźwig maleje. Oznacza to, że wózek 2,5 t może już nie podnieść bezpiecznie ładunku 2,0 t umieszczonego na długiej palecie z przesuniętym ciężarem.
Środek ciężkości można sobie wyobrazić jako „punkt równowagi” całego ładunku. Im dalej od masztu, tym większa dźwignia działa na wózek. Jeśli wózek ma za krótki rozstaw osi lub zbyt mały ciężar własny, szybciej straci stabilność przy podobnych ładunkach. To przekłada się bezpośrednio na to, jakie konstrukcje wózków będą bezpieczne dla Twoich palet.
Prosty audyt magazynu: jak w tydzień zebrać realne dane
Zanim zapadnie decyzja o zakupie konkretnego wózka, przydaje się krótki, ale konkretny audyt. Nie wymaga on wyszukanych narzędzi, bardziej konsekwencji i ustrukturyzowanego podejścia. W praktyce sprawdza się następująca procedura:
Dzień 1–2: inwentaryzacja typów palet
Przejście po strefach przyjęć, składowania i wysyłek. Wykonanie zdjęć różnych palet i ładunków, zanotowanie wymiarów najbardziej nietypowych jednostek (długość, szerokość, wysokość, przybliżona masa).
Dzień 3–4: obserwacja trudnych operacji
Rozmowa z operatorami: które palety „najgorzej się biorą”, gdzie brakuje długości wideł, przy jakich ładunkach trzeba zwalniać lub rezygnować z najwyższych poziomów regałów.
Dzień 5: uporządkowanie danych
Utworzenie prostej kartoteki: 3–6 głównych typów palet i jednostek ładunkowych z opisem wymiarów, typowych mas i częstotliwości występowania (np. „80% obrotu to EUR 1200×800 do 900 kg, 10% to palety 1200×1000, 10% to długie palety 2000×800 do 1500 kg”).
Dzień 6–7: analiza ryzyk
Dla każdego typu ładunku wskazanie potencjalnych problemów: zbyt mały rozstaw wideł, niewystarczająca wysokość masztu, ograniczenia w korytarzach, bujanie ładunku na górnych poziomach.
Taki audyt, przeprowadzony nawet „na piechotę”, daje znacznie lepszy punkt wyjścia do doboru wózka widłowego niż same dane z cenników i katalogów. Pozwala też uniknąć sytuacji, w której sprzęt zostaje dobrany pod rzadkie, ale skrajne przypadki, zamiast pod dominujące typy ładunków.
Podstawowe parametry wózka a rodzaj palet – co naprawdę decyduje
Udźwig nominalny kontra udźwig rzeczywisty
Na tabliczce znamionowej wózka widnieje udźwig, np. „2500 kg przy 500 mm środka ciężkości”. W praktyce oznacza to, że wózek jest w stanie bezpiecznie podnieść 2,5 t, o ile:
środek ciężkości ładunku znajduje się 500 mm od czoła wideł,
wysokość podnoszenia nie przekracza określonej w tabeli obciążenia,
wózek stoi na poziomej powierzchni, a operator nie wykonuje gwałtownych ruchów.
Jeśli paleta ma 2400 mm długości i ciężar rozłożony jest nierównomiernie, środek ciężkości może przesunąć się na 800–900 mm od czoła wideł. W takiej sytuacji rzeczywisty, bezpieczny udźwig wózka spada. Producent podaje to w formie wykresu lub tabeli udźwigu w zależności od wysokości podnoszenia i odległości środka ciężkości.
Przy doborze wózka do magazynu z długimi lub ciężkimi ładunkami rozsądne jest założenie rezerwy udźwigu. Zamiast dobierać wózek „na styk” 2000 kg do 2000 kg, lepiej przeanalizować ładunek z uwzględnieniem możliwego przesunięcia środka ciężkości i sięgnąć po wózek 2500–3000 kg. Koszt zakupu będzie wyższy, ale ryzyko przewrócenia wózka lub uszkodzenia ładunku znacząco spadnie.
Rozstaw i długość wideł a typy palet
Rozstaw i długość wideł decydują, czy wózek „dogada się” z konkretnym typem palety. Co do zasady:
Długość wideł
Standardowo 1150–1200 mm dla palet EUR. Przy paletach 1200×1000 często wyst arcza ten sam wymiar. Dla palet 2000–2400 mm dł. rozsądne bywa zastosowanie dłuższych wideł lub specjalnych przedłużek, ale z zachowaniem zasad bezpieczeństwa (m.in. dobór do udźwigu, zakaz „latania” na przedłużkach stale zamontowanych przy manewrach w wąskich korytarzach).
Rozstaw wideł
Musi pozwalać na wjazd między klocki palet lub w odpowiednie kanały w paletach plastikowych. Przy węższych jednostkach (półpalety) niezbędna jest możliwość zbliżenia wideł do siebie, często poniżej standardowego zakresu.
Jeśli w magazynie występują różne typy palet, przydatny bywa szeroki zakres regulacji rozstawu wideł oraz świadomość operatorów, jak ten rozstaw dostosowywać. Zbyt szeroko rozstawione widły przy małej palecie powodują brak podparcia i ryzyko zsunięcia ładunku. Zbyt wąsko – mogą uszkodzić spód palety, szczególnie plastikowej.
Problemem często spotykanym jest stałe użytkowanie wideł o długości 1150 mm do palet 2400 mm. Teoretycznie „da się wziąć”, ale środek ciężkości znajduje się znacznie dalej, a część palety „wisi w powietrzu”. Taki sposób pracy jest z definicji rozwiązaniem prowizorycznym, które przy większej masie ładunku zacznie generować poważne zagrożenia.
Wysokość podnoszenia i rodzaj masztu
Jeśli magazyn pracuje wyłącznie „z posadzki” lub na regałach do ok. 3 m, wybór masztu jest relatywnie prosty. Wraz ze wzrostem wysokości półek rosną wymagania co do rodzaju masztu i stabilności wózka. Najczęściej spotykane są:
Maszt Simplex – jednopoziomowy, mały zakres podnoszenia, stosowany tam, gdzie nie ma wysokich regałów. Idealny do niskich magazynów lub stref przyjęć.
Maszt Duplex – dwustopniowy, często z wolnym skokiem, pozwala na wyższe składowanie, ale przy mniejszej wysokości złożonej niż Simplex o tym samym skoku.
Maszt Triplex – trzystopniowy, z dużym zakresem podnoszenia przy stosunkowo niewielkiej wysokości złożonej. Typowy wybór do magazynów wysokiego składowania.
Widoczność, maszt i osprzęt dodatkowy przy zróżnicowanych paletach
Przy wysokich masztach i ciężkich ładunkach operator często „traci czucie”, co dzieje się z paletą na wyższych poziomach. Przy doborze wózka do konkretnych palet i regałów dobrze jest zestawić parametry techniczne z praktyczną widocznością:
przekrój i układ profili masztu – im masywniejszy maszt, tym większa stabilność, ale gorsza widoczność przez środkową część; przy częstym odkładaniu na wysokie półki pomocne są szerzej rozstawione profile i przezroczysta osłona operatora,
rodzaj i ułożenie przewodów hydraulicznych – przewody poprowadzone „na zewnątrz” masztu mogą ograniczać widok na widły, co przy nietypowych paletach i wąskich kieszeniach powoduje większe ryzyko uszkodzeń,
kamera masztowa lub systemy wspomagające – przy regałach powyżej kilku metrów, zwłaszcza przy paletach z delikatnym towarem (szkło, AGD), kamera na widłach lub na maszcie realnie skraca czas operacji i zmniejsza liczbę pomyłek.
Osobnym tematem jest osprzęt dodatkowy. Chwytaki do bel, obrotnice, przedłużki wideł czy pozycjonery rozstawu wideł wpływają na efektywny udźwig i geometrię pracy wózka. Każde dodatkowe urządzenie:
powiększa odległość środka ciężkości od masztu,
zwiększa masę własną zespołu maszt–osprzęt,
zmienia minimalne wymiary wózka w korytarzu.
Dlatego przy planowaniu pracy na nietypowych paletach (np. długie palety z elementami metalowymi, palety bez dolnych desek) trzeba założyć, że osprzęt „zabierze” część nominalnego udźwigu. Rozsądne jest wówczas zweryfikowanie u dostawcy nowej tabliczki udźwigu uwzględniającej konkretny osprzęt i typ masztu.
Stabilność wózka przy wysokim podnoszeniu
Razem z wysokością podnoszenia rośnie znaczenie parametrów, które na poziomie posadzki wydają się drugorzędne. Przy pracy z paletami na wysokości kilku metrów szczególnie liczą się:
rozstaw osi i masa własna wózka – dłuższa podstawa i większa masa to z reguły lepsza odporność na przechył. Przy wysokich regałach i ciężkich paletach bezpieczniejszy będzie cięższy wózek z większym rozstawem osi niż „lekka” wersja o tym samym nominalnym udźwigu.
amplituda bujania masztu – wysoki maszt przy szybkim podnoszeniu i hamowaniu potrafi „rozbujać” ładunek, zwłaszcza jeśli paleta jest wysoka albo ładunek jest miękko opakowany (folie stretch, kartony, worki). Wózki przeznaczone do wysokiego składowania mają często systemy tłumienia końcówek skoku masztu lub ograniczniki prędkości.
rodzaj ogumienia – przy dużych wysokościach różnica między oponami pełnymi a pneumatycznymi może zaważyć na komforcie i bezpieczeństwie. Na nierównej posadzce elastyczne ogumienie lepiej „filtruje” drgania, ale minimalnie zwiększa kołysanie; na gładkiej posadzce przemysłowej często sprawdzają się opony pełne.
Przy nietypowych paletach (długie, wąskie, z wysokim ładunkiem) bezpieczniej bywa ograniczyć faktyczną maksymalną wysokość składowania w stosunku do tego, co technicznie oferuje maszt. Przykładowo – jeśli katalogowo maszt podnosi 6,5 m, ale w praktyce ładunki powyżej 5,5 m zaczynają bujać, lepiej formalnie „ustawić” magazyn na 5,5 m i wyżej składować jedynie lekkie, sztywne jednostki.

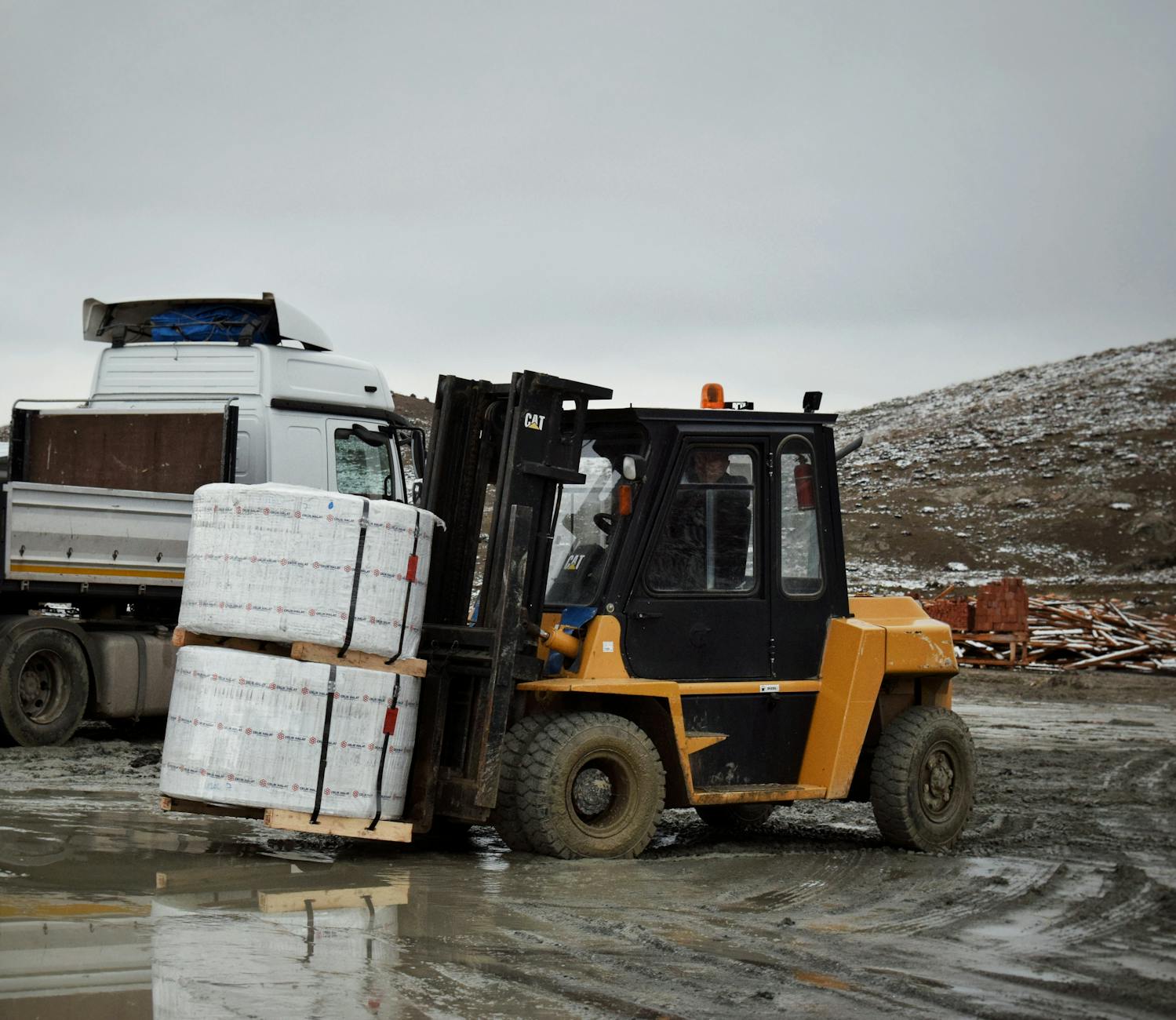

Źródło: Pexels | Autor: Berna
Rodzaj palet a konstrukcja wózka – dopasowanie krok po kroku
Krok 1: Uporządkowanie typów palet i sposobu ich podejmowania
Pierwszym etapem dopasowania wózka do palet jest przypisanie konkretnych sposobów podejmowania do poszczególnych typów jednostek ładunkowych. Dla każdej grupy palet warto odpowiedzieć na kilka pytań:
czy paletę podejmuje się zawsze „dłuższym” bokiem, czy zmiennie,
czy przewidziane są wjazdy od strony krótkiego boku (np. przy kompletacji),
czy paleta ma pełne płozy, czy jest „klasyczną” paletą z klockami,
czy konstrukcja palety dopuszcza wjazd wózkiem paletowym od dołu, czy tylko widłami z przodu.
Na tej podstawie powstaje mapa operacji: dla jakich palet wystarczą wózki paletowe lub wózki prowadzone, a gdzie konieczny jest wózek czołowy, reachtruck albo wyspecjalizowany sprzęt. Zdarza się, że pojedynczy typ palety „wymusza” utrzymanie jednego, droższego wózka tylko do rzadkich operacji – wtedy rozsądne jest rozważenie zmiany samej palety lub sposobu dostawy.
Krok 2: Dobór geometrii wideł i ich osprzętu
Drugi etap to przełożenie realnych wymiarów palet na geometrię wideł. Przy typowych magazynach proces ten obejmuje:
ustalenie długości wideł dla dominującego typu palety – z reguły dla palet EUR 1200×800 i EUR 1200×1000 wystarczają widły 1150–1200 mm. Jeśli regularnie pracuje się na paletach 1600–2000 mm, trzeba rozważyć dłuższe widły i odpowiednio zweryfikować udźwig.
przemyślenie użycia przedłużek – przedłużki są dobrym rozwiązaniem „incydentalnym”, ale nie powinny zastępować właściwej długości wideł przy codziennej pracy z długimi ładunkami. Codzienna eksploatacja na przedłużkach zwiększa ryzyko uszkodzeń regałów i palet.
ewentualne zastosowanie pozycjonerów wideł – przy dużej zmienności szerokości palet (np. od półpalet po duże palety przemysłowe) hydrauliczny pozycjoner pozwala szybko dopasować rozstaw, zmniejszając ryzyko błędnego „złapania” palety.
W praktyce bywa, że zamiast jednego „uniwersalnego” zestawu wideł bardziej racjonalne jest utrzymywanie dwóch konfiguracji – krótszej do pracy w wąskich korytarzach na standardowych paletach oraz dłuższej do obsługi długich ładunków w szerszych alejkach lub na placu zewnętrznym.
Krok 3: Konstrukcja masztu a rodzaj i wysokość składowania palet
Maszt należy dobierać nie tylko do maksymalnej wysokości regałów, ale też do najcięższej palety odkładanej na danym poziomie. W praktyce odpowiada się na trzy pytania:
na jaką wysokość trzeba odkładać najcięższe palety,
jakie wysokości zajmują w regale palety lekkie (np. puste opakowania, komponenty),
czy wózek musi wjeżdżać do kontenerów, ciężarówek lub pod niskie bramy.
Jeśli wózek ma obsługiwać zarówno niskie przejazdy, jak i wysokie regały, zwykle wybór pada na maszt Triplex z wolnym skokiem. Trzeba jednak pamiętać, że im wyższy maszt, tym:
większa masa własna całego wózka,
większe wymagania co do jakości posadzki (równość, nośność),
bardziej odczuwalne bujanie przy szybkiej jeździe z podniesionym ładunkiem.
Przy konstrukcjach regałowych o dużej gęstości (np. drive-in) maszt musi zapewniać dobrą widoczność krawędzi regału i dachu tunelu. W magazynach z paletami foliowanymi lub delikatnymi ładunkami przydatne są systemy automatycznego ograniczania prędkości podnoszenia na wyższych poziomach.
Krok 4: Dobór przeciwwagi i układu napędowego
Przy ciężkich i długich paletach standardowy wózek czołowy może mieć zbyt mały margines stabilności. W grę wchodzi wówczas:
wózek o większym udźwigu – np. zamiast 2,5 t dobrać 3,0 t, ale przy tym samym typie masztu i zbliżonej wysokości złożonej,
wózek o innej konfiguracji przeciwwagi – niektóre modele mają wydłużone podwozie lub bardziej masywny tył, co poprawia stabilność przy niekorzystnych środkach ciężkości,
rewizja rodzaju napędu – elektryczny, gazowy lub dieslowski wózek mają inną dynamikę, masę i zachowanie przy ruszaniu oraz hamowaniu, co przy wysokim składowaniu ma znaczenie dla „bujania” ładunku.
Jeżeli ten sam wózek ma obsługiwać bardzo lekkie palety (np. puste opakowania) i ciężkie jednostki powyżej 1,5 t, warto przewidzieć odmienne zasady jazdy dla tych dwóch kategorii: ograniczenie prędkości dla ciężkich ładunków, zakaz przewożenia ich z masztami znacznie podniesionymi itp. Takie reguły powinny wynikać bezpośrednio z parametrów wózka i charakteru palet.
Typy wózków widłowych a specyfika ładunku i palety
Wózki czołowe a palety standardowe i mieszane
Wózek czołowy jest konstrukcją najbardziej uniwersalną i zwykle pierwszym wyborem tam, gdzie dominuje praca „z posadzki” i załadunek ciężarówek. Dla palet typu EUR, palet przemysłowych 1200×1000 i większości palet drewnianych będzie to sprzęt podstawowy. Ostateczny dobór wymiarów i udźwigu zależy od:
maksymalnej masy palety przy załadunku ciężarówek i kontenerów,
największej wysokości podnoszenia w magazynie,
dostępnej szerokości korytarzy roboczych.
W magazynach, gdzie oprócz palet standardowych pojawiają się okresowo palety ponadgabarytowe, częstą praktyką jest utrzymywanie jednej, mocniejszej jednostki czołowej do „ciężkich przypadków” oraz kilku mniejszych wózków do codziennej obsługi standardu EUR.
Wózki reachtruck (wózki wysokiego składowania) a palety w regałach
Reachtrucki zostały zaprojektowane z myślą o pracy w regałach rzędowych i węższych korytarzach niż wózki czołowe. Ich konstrukcja (wysuwany maszt lub wysuwana rama) pozwala ograniczyć promień skrętu, przy zachowaniu zdolności odkładania palet na duże wysokości. Najlepiej sprawdzają się:
przy paletach standardowych i zbliżonych wymiarach (powtarzalność jednostek),
w magazynach o wąskich korytarzach, gdzie szerokość przejazdu jest ograniczona,
tam, gdzie stawia się na wysoką gęstość składowania na regałach.
Przy bardzo zróżnicowanych paletach (różne szerokości, wystające elementy, nieregularne opakowania) reachtruck wymaga starannego ustawienia rozstawu wideł oraz często dodatkowego szkolenia operatorów, aby uniknąć zahaczeń o elementy regału. W takim scenariuszu rozsądne jest też wprowadzenie stref palet problemowych, gdzie pracuje wyłącznie bardziej doświadczony operator.
Wózki systemowe (VNA) a palety jednorodne
Wózki do bardzo wąskich korytarzy (VNA – Very Narrow Aisle) są wyspecjalizowane pod kątem pracy w prowadnicach lub nawigacji indukcyjnej. Dają wyjątkowo wysoką gęstość składowania, ale zakładają:
wysoki stopień standaryzacji palet (wymiar, jakość, rozmieszczenie klocków),
ściśle zaprojektowaną infrastrukturę regałową i posadzkową,
jawnie zdefiniowane strefy przyjęć i wydań poza korytarzami VNA.
Jeśli w magazynie występują uszkodzone palety, palety o zmiennej wysokości elementów dolnych lub palety o niestandardowych wymiarach, trzeba przewidzieć „bufory” – strefy, gdzie te jednostki są przepaletyzowane na palety zgodne z systemem VNA, albo obsługiwane oddzielnym wózkiem czołowym lub reachtruckiem.
Wózki boczne i wielokierunkowe przy długich paletach
Przy ładunkach dłuższych niż typowa paleta (profile stalowe, drewno konstrukcyjne, płyty, elementy meblowe) wózek czołowy szybko przestaje być wygodny i bezpieczny. Wtedy na pierwszy plan wysuwają się:
wózki boczne – ładunek leży równolegle do kierunku jazdy, co znacząco ułatwia przejazdy w wąskich korytarzach i między regałami na długie elementy; sprawdzają się przy relatywnie jednorodnych długościach,
wózki wielokierunkowe – koła umożliwiają jazdę w bok bez zmiany położenia ładunku; przy zmiennych długościach palet i ładunków (np. płyty 2–5 m, konstrukcje stalowe) dają większą elastyczność niż klasyczny wózek boczny. Ułatwiają też manewrowanie przy załadunku samochodów na placu.
Dobierając wózek do długich palet, trzeba pilnie przeanalizować rzeczywiste trasy przejazdu: gdzie ładunek „wystaje” poza korytarz, czy są bramy o ograniczonej szerokości, czy na końcach alejek jest miejsce na bezpieczne obrócenie ładunku. Zdarza się, że zamiast jednego bardzo wyspecjalizowanego wózka bardziej racjonalne jest utrzymywanie dwóch prostszych jednostek obsługujących różne strefy magazynu.
Wózki paletowe i prowadzone przy krótszych dystansach
Wózki paletowe ręczne i elektryczne (prowadzone) obsługują ogromną część ruchu palet w magazynie, ale ich przydatność zależy mocno od stanu i rodzaju palet. Z ich perspektywy kluczowe są:
liczba i układ klocków dolnych – czy widelec wózka może swobodnie przejechać,
odległość między dolnymi deskami lub płozami,
typ posadzki i nachylenia na trasie (rampy, doki, przejazdy między halami).
Przy paletach „zamkniętych” od dołu (np. niektóre palety plastikowe o pełnej powierzchni) standardowy wózek paletowy może się klinować lub nie chwycić palety na odpowiedniej wysokości. W takiej sytuacji trzeba przewidzieć albo inne narzędzie (np. wózek z krótszymi, wyższymi widłami), albo zmianę standardu palet w procesie.
W praktyce dobrze działa podział: wózki prowadzone do ruchu wewnątrz strefy (kompletacja, krótkie relokacje) oraz wózki czołowe lub reachtrucki do przejęcia tych samych palet na dłuższe dystanse, załadunki i wyższe poziomy regałów. Taki podział minimalizuje ryzyko przeciążania wózków paletowych ładunkami, do których nie zostały zaprojektowane.
Wózki specjalne do nietypowych ładunków na paletach
Część ładunków nominalnie znajduje się na paletach, ale ich charakter mechaniczny odbiega od standardu – są podatne na odkształcenia, mają wysunięty środek ciężkości albo wymagają chwytu nie tylko pod spodem. Wówczas wchodzą w grę wózki z osprzętem specjalistycznym, np.:
obrotnice do beczek i kontenerów IBC ustawianych na paletach,
chwytaki do bal papieru, rolek folii i innych ładunków cylindrycznych,
przystawki do transportu dwóch palet jednocześnie (double pallet handler) przy lekkich ładunkach.
Kluczową kwestią jest tutaj zaktualizowana tabela udźwigu wózka z konkretnym osprzętem. Każde dodatkowe urządzenie zmienia środek ciężkości i efektywny udźwig na danej wysokości. Jeśli na przykład na jednej palecie znajdują się cztery beczki, a jednocześnie używany jest chwytak lub obrotnica, trzeba liczyć się z istotnie mniejszym dopuszczalnym ciężarem w porównaniu ze „zwykłą” paletą na standardowych widłach.
Wysokość składowania, regały i korytarze – gdzie paleta spotyka się z infrastrukturą
Analiza wymiarów palet w kontekście wymiarów regałów
Projektując lub modernizując regały, nie wystarczy założyć „paleta EUR i podobne”. Należy zestawić rzeczywistą rozpiętość wymiarów palet z:
szerokością i głębokością gniazd regałowych,
wysokością światła między poziomami (uwzględniającą ładunek),
Gdy w tym samym regale mają współistnieć różne typy palet, pojawia się ryzyko nadmiernych wysięgów lub zbyt małego oparcia palety na belkach. Wówczas trzeba zdecydować:
czy wszystkie palety muszą być doprowadzone do jednego standardu (przepaletyzowanie),
czy dla palet niestandardowych zostaną wyznaczone oddzielne poziomy lub oddzielne ciągi regałów,
czy konieczne jest zastosowanie półek siatkowych lub pełnych, które przejmą funkcję nośną niezależnie od rozstawu klocków palety.
W przypadku palet o zmiennej wysokości ładunku sensowne jest też uelastycznienie poziomów regałowych – tak, aby można było łatwo zmieniać wysokość belek. Dopiero wtedy wózek i paleta są rzeczywiście dopasowane do infrastruktury, a nie odwrotnie.
Szerokość korytarzy roboczych a promień skrętu wózka
Szerokość korytarza roboczego jest wynikiem kompromisu między gęstością składowania a manewrowością. Aby rzeczywiście dopasować wózek do palety, trzeba zsumować:
długość wózka z widłami (uwzględniając wystającą paletę),
wymagany promień skrętu konkretnego modelu wózka,
bezpieczny margines odstępu od regałów (zwykle kilkanaście–kilkadziesiąt centymetrów na każdą stronę).
W praktyce bywa, że przy zmianie typu palety na dłuższą o 200–300 mm dotychczasowa szerokość korytarza przestaje zapewniać płynne manewry. W efekcie:
wózek musi wykonywać dodatkowe „nadruchy” (korekty toru jazdy),
zwiększa się ryzyko ocierania o regały i ładunki sąsiednie,
czas obsługi pojedynczego gniazda rośnie, co wpływa na ogólną wydajność.
Przed wdrożeniem nowego typu palet lub nowego modelu wózka dobrze jest wykonać choćby prosty test przejazdu na rzeczywistym korytarzu – z załadowaną paletą, przy docelowej prędkości roboczej. Symulacje katalogowe pomagają, ale nie zastąpią realnego sprawdzenia najwęższych i „newralgicznych” miejsc.
Stabilność palety na wysokości a parametry masztu
Przy dużych wysokościach składowania (powyżej kilku metrów) sama masa wózka i jego udźwig to za mało. Kluczowe staje się zachowanie całego zestawu: wózek–paleta–regał przy:
gwałtowniejszym skręcie z podniesionym ładunkiem,
hamowaniu na nierówności posadzki,
podmuchach powietrza (np. przy otwartych bramach zewnętrznych).
Paleta o dużej wysokości ładunku (np. niestabilne worki, pudła o zróżnicowanej sztywności) będzie „pracować” inaczej niż zwarta, foliowana jednostka. Jeżeli do tego dochodzi wysoki maszt, zwiększa się amplituda bujania. W takich warunkach przydają się:
systemy kontroli prędkości podnoszenia i opuszczania na wyższych poziomach,
funkcje łagodnego startu i hamowania ruchów masztu,
jasne procedury: np. jazda z masztami opuszczonymi i podnoszenie tylko w obrębie korytarza roboczego przy regale.
Paleta, która na posadzce wydaje się stabilna, może na ostatnim poziomie regału ujawnić słabe strony (np. rozwarstwiające się kartony). Wówczas trzeba wrócić do źródła – wzmocnić jednostkę ładunkową (taśmy, kątowniki, inny sposób foliowania), a nie kompensować problem wyłącznie ostrożniejszą jazdą wózka.
Interakcja z dokami, rampami i bramami
Miejscem częstych trudności są obszary styku magazynu z transportem zewnętrznym: doki załadunkowe, rampy, bramy. Tu wymiary palet i typ wózka mają bezpośredni wpływ na płynność procesu. Kluczowe pytania są następujące:
czy wózek wjeżdża do naczepy z paletą ustawioną na wprost, czy bokiem,
czy długość wideł pozwala bezpiecznie sięgnąć ostatnią paletę w naczepie,
jakie są nachylenia ramp i czy wózek z danym ładunkiem zachowuje przyczepność i stabilność.
Dla niektórych palet (np. dłuższych konstrukcji metalowych) bezpieczniejsze może być ładowanie od boku na placu zewnętrznym przy użyciu wózka bocznego niż klasyczny załadunek od tyłu naczepy. Z kolei przy lekkich, wysokich paletach na dokach dobrze sprawdzają się wózki z masztami o ograniczonej wysokości złożonej, które łatwiej manewrują w naczepie bez ryzyka uderzenia w dach.
Posadzka i nośność w kontekście ciężkich palet
Przy ciężkich paletach (stal, materiały budowlane, chemia w dużych kontenerach) trzeba uzgodnić nośność posadzki z masą całkowitą: wózek + ładunek. W praktyce oznacza to:
sprawdzenie dopuszczalnych nacisków punktowych i liniowych w dokumentacji budynku,
porównanie ich z danymi producenta wózka (nacisk na oś, obciążenie przy pełnym udźwigu),
ocenę, czy w strefach zawężeń (np. przy słupach, studzienkach, dylatacjach) nie dojdzie do przekroczenia parametrów.
Jeżeli analiza wykazuje, że istnieje ryzyko przekroczenia nośności w określonych strefach, trzeba:
zmienić trasy przejazdu ciężkich palet (oznaczenie stref zakazanych),
rozważyć inny typ wózka o korzystniejszym rozkładzie nacisków,
w skrajnych przypadkach – wzmocnić lub przebudować fragment posadzki.
Bez takiej analizy dobór wózka jedynie na podstawie udźwigu i wysokości podnoszenia może doprowadzić do sytuacji, w której sprzęt jest teoretycznie prawidłowy, ale infrastruktura nie jest do niego dostosowana.
Organizacja stref palet „trudnych” i „standardowych”
Tam, gdzie pojawia się mieszanka palet o bardzo różnych parametrach (wymiary, jakość, nośność), sprawdza się podejście polegające na rozwarstwieniu stref. Zwykle wyróżnia się:
strefę palet standardowych – obsługiwaną typowymi wózkami (czołowe, reachtrucki) o jednym, powtarzalnym zestawie wideł i parametrów,
strefę palet problemowych – obsługiwaną dedykowanym wózkiem lub wózkami z odpowiednim osprzętem i lepiej przeszkoloną załogą,
strefę buforową – gdzie następuje przepaletyzowanie, wzmacnianie jednostek, wymiana uszkodzonych palet.
Taki podział zmniejsza presję na „uniwersalność” jednego wózka i ogranicza liczbę sytuacji, w których operator podejmuje ryzykowne decyzje (np. próba podniesienia mocno uszkodzonej palety wysokiego składowania wózkiem, który ledwo mieści się w korytarzu). Zamiast tego określa się jasne zasady: jakie palety mogą trafić do jakich regałów, jakim sprzętem i przy jakich parametrach pracy.
Procedury operacyjne jako „trzeci element” dopasowania
W wielu magazynach technicznie dobrany wózek i poprawnie zaprojektowana infrastruktura nie wystarczą, jeśli brak spójnych procedur dotyczących palet i ładunków. Minimalny zestaw takich zasad powinien obejmować:
kryteria wycofywania uszkodzonych palet z obiegu (pęknięte deski, brak klocków, wygięte elementy metalowe),
wyraźne oznaczenia maksymalnej wysokości i masy palet w danych strefach regałowych,
zasady ruchu dla różnych kategorii ładunków (np. powyżej określonej masy – redukcja prędkości, zakaz jazdy z podniesionym masztem).
Dopiero połączenie trzech elementów – standardu palety, doboru wózka i procedur operacyjnych – daje efekt w postaci rzeczywiście bezpiecznej i efektywnej pracy w magazynie. Z perspektywy zarządzania oznacza to, że przy każdej większej zmianie jednego z tych elementów (np. wprowadzenie nowego typu palet lub nowych regałów) trzeba na nowo przeanalizować pozostałe dwa.
Najczęściej zadawane pytania (FAQ)
Jaki wózek widłowy wybrać do palet EUR 1200×800 w typowym magazynie?
Do standardowych palet EUR 1200×800 z kartonami najczęściej stosuje się wózki czołowe lub reach trucki o udźwigu 1,6–2,5 t. Kluczowe jest, aby udźwig rzeczywisty przy wymaganej wysokości podnoszenia (np. górny poziom regału) pokrywał się z masą ładunku wraz z paletą. Same „2,5 t z tabliczki” nie wystarczą – trzeba sprawdzić diagram udźwigu dla konkretnej wysokości i środka ciężkości.
W praktyce znaczenie ma też szerokość korytarzy. Jeśli korytarze są wąskie, reach truck będzie zwykle bardziej efektywny niż wózek czołowy. Jeżeli ruch odbywa się głównie na placu zewnętrznym, lepszy bywa wózek czołowy (spalinowy lub elektryczny) z oponami dostosowanymi do nawierzchni.
Jaki wózek sprawdzi się przy paletach plastikowych i metalowych, które są „śliskie”?
Przy paletach plastikowych i metalowych problemem jest mniejsza przyczepność ładunku do wideł i platformy. Wózek powinien mieć bardzo precyzyjne sterowanie masztu oraz możliwość łagodnego ruszania i hamowania, żeby nie doprowadzać do zsuwania się palety. Często stosuje się dłuższe widły, aby zwiększyć powierzchnię podparcia, oraz ogranicza prędkość jazdy z ładunkiem na wysokości.
W praktyce pomocne bywają dodatki: nakładki antypoślizgowe na widły, osprzęt dociskowy lub dodatkowe zabezpieczenia ładunku (pasy, bandowanie). Jeżeli takie palety są ciężkie (np. w przemyśle metalowym), wózek powinien mieć większy zapas udźwigu i stabilniejszą konstrukcję, niż wynikałoby to tylko z „suchej” masy z dokumentów.
Jak dobrać długość wideł do długich palet 1600–2400 mm i ładunków wystających poza paletę?
Co do zasady widły powinny podpierać minimum 2/3 długości palety, a przy długich i ciężkich ładunkach im bliżej 100%, tym bezpieczniej. Przy paletach 2000 mm często stosuje się widły 1800–2000 mm, ale każdorazowo trzeba uwzględnić środek ciężkości – im dalej od masztu, tym szybciej maleje udźwig rzeczywisty wózka.
Jeśli ładunek wystaje poza paletę (np. profile stalowe, deski), kluczowe jest oszacowanie, gdzie faktycznie wypada środek ciężkości całej jednostki ładunkowej. Jeżeli znajduje się on znacznie dalej niż typowe 500 mm, może być konieczny wózek o wyższym udźwigu nominalnym lub o innej konstrukcji (dłuższy rozstaw osi, cięższy przeciwwagowo).
Jak obsługiwać big-bagi, beczki i luźne worki – czy wystarczy standardowy wózek?
Standardowy wózek czołowy lub reach truck zwykle poradzi sobie tylko z częścią takich ładunków. Big-bagi mają zmienny środek ciężkości – przy ruszaniu lub hamowaniu wsyp może się przesunąć, przez co wózek nagle „dostaje” większą dźwignię na maszt. Dlatego przy big-bagach przydaje się większy zapas udźwigu oraz widły dobrane tak, aby nie podcinać worka (często pracuje się na belce lub hakach do zawiesi).
Beczki często wymagają osprzętu specjalistycznego (uchwyty, chwytaki do beczek), zwłaszcza gdy beczka stoi bez palety lub gdy trzeba ją obracać. Luźne worki ułożone w „kopiec” trudniej ustabilizować – w takich przypadkach warto stosować palety z wyższymi rantami lub dodatkowe ofoliowanie, a wózkiem poruszać się wolniej, ograniczając podnoszenie do najwyższych poziomów regałów.
Jak sprawdzić, czy obecny wózek jest dobrze dobrany do palet i ładunków w magazynie?
Praktycznym sposobem jest krótki audyt. Najpierw przez kilka dni trzeba spisać i sfotografować wszystkie typy palet i ładunków, które faktycznie pojawiają się w magazynie – z wymiarami, przybliżoną masą i częstotliwością występowania. Następnie warto porozmawiać z operatorami: przy jakich paletach „brakuje wideł”, kiedy trzeba jechać dwa razy, a z jakimi ładunkami rezygnują z górnych poziomów regałów.
Później porównuje się te informacje z tabliczką znamionową wózka i jego diagramem udźwigu. Jeżeli w praktyce często przekraczane są zalecane parametry (np. ładunek na dłuższej palecie przy maksymalnej wysokości), obecny wózek jest dobrany na zbyt mały margines bezpieczeństwa i generuje ukryte ryzyka oraz koszty organizacyjne.
Czy przy doborze wózka kierować się „maksymalną” czy „typową” masą ładunku?
W pierwszej kolejności należy dobrać wózek pod typowe 80–90% operacji, ale z rozsądnym marginesem na cięższe przypadki. Zbyt częste projektowanie „pod skrajność” prowadzi do przewymiarowania sprzętu, który będzie droższy w zakupie i eksploatacji. Z kolei ignorowanie maksymalnych mas może powodować konieczność obchodzenia procedur lub tworzenia niebezpiecznych „wyjątków”.
Rozsądną praktyką jest zdefiniowanie kilku kategorii ładunków: lekkie, standardowe i ciężkie. Dla każdej kategorii sprawdza się, czy wózek ma odpowiedni udźwig rzeczywisty przy wymaganej wysokości i środku ciężkości. Jeśli ciężkie ładunki występują sporadycznie, można rozważyć osobny wózek tylko do nich lub zmianę procesu (np. inne miejsce składowania, niższe poziomy).
Jak szybko ocenić, czy środek ciężkości ładunku nie przekroczy bezpiecznych parametrów wózka?
W praktyce pomocne są dwie proste czynności. Po pierwsze, zmierzenie lub oszacowanie odległości od czoła wideł do „środka masy” ładunku – przy równomiernie rozłożonych kartonach na palecie zwykle jest to połowa jej długości, przy długich elementach wystających poza paletę ten punkt przesuwa się dalej. Po drugie, porównanie tej odległości z wartościami wskazanymi na tabliczce znamionowej i w diagramie udźwigu.
Jeżeli środek ciężkości jest wyraźnie dalej niż standardowe 500 mm, a ładunek ma masę zbliżoną do udźwigu nominalnego, istnieje duże ryzyko, że wózek pracuje na granicy swoich możliwości. W takiej sytuacji bezpieczniejsze będzie albo obniżenie masy jednostkowej (np. podział ładunku), albo zastosowanie wózka o wyższym udźwigu lub innej geometrii (np. dłuższy rozstaw osi, większa przeciwwaga).
Co warto zapamiętać
Dobór wózka nie może opierać się wyłącznie na danych z ERP – kluczowe są realne typy palet i ładunków na hali, łącznie z „trudnymi” przypadkami, które pojawiają się rzadziej, ale generują największe ryzyko szkód.
Rodzaj palet (EUR, przemysłowe, półpalety, plastikowe, metalowe, niestandardowe) bezpośrednio wpływa na dobór długości i rozstawu wideł, prześwitu pod paletą oraz konstrukcję wózka; sprzęt idealny dla EUR może sobie nie radzić z paletą plastikową z pełnym dnem.
Charakter ładunku na palecie – sztywność opakowań, sposób spięcia, wysokość i kształt oraz rozkład ciężaru – często jest ważniejszy niż sama nazwa towaru („kartony”, „worki”) i przesądza o tym, czy wystarczy wózek standardowy, czy potrzebny jest osprzęt specjalistyczny.
Środek ciężkości ładunku zwykle znajduje się dalej od masztu, niż wynika to z „książkowych” założeń; każde wydłużenie palety lub zwiększenie wysokości ładunku zmniejsza realny udźwig wózka w stosunku do wartości nominalnej z tabliczki znamionowej.
Wózek dobrany jedynie „pod dokumenty” prowadzi do nieformalnych obejść (jazda z ładunkiem na „pół wideł”, podwójne przejazdy, skracanie wysięgu masztu), co wprost zwiększa ryzyko wypadków i uszkodzeń towaru oraz podnosi koszty operacyjne.
