Dlaczego wyciek oleju w wózku widłowym to poważny sygnał ostrzegawczy
Operator wózka widłowego, który zauważa świeżą plamę oleju pod maszyną albo mokry siłownik masztu, zwykle ma bardzo konkretną intencję: ustalić, czy może dalej bezpiecznie pracować, czy musi zatrzymać wózek i wzywać serwis. Wycieki oleju nie są „drobiazgami eksploatacyjnymi”, tylko sygnałem, że któryś z układów zaczyna się rozszczelniać. Im wcześniej zostanie to zdiagnozowane, tym mniejsze ryzyko poważnej i kosztownej awarii.
Skutki wycieków: zagrożenie dla ludzi, sprzętu i infrastruktury
Wyciek oleju w wózku widłowym to nie tylko kwestia brudu na posadzce. Po pierwsze, olej na podłodze tworzy bardzo śliską powierzchnię. W magazynie, gdzie wózki i piesi poruszają się cały czas, to realne ryzyko poślizgu, urazu pracownika czy utraty panowania nad maszyną. Nawet niewielka smuga oleju przy rampie załadowczej potrafi doprowadzić do upadku lub wjechania w regał.
Po drugie, olej z układu napędowego lub hydraulicznego może przedostać się na elementy gorące – np. kolektor wydechowy, hamulce, silnik. Co do zasady nowoczesne wózki są zabezpieczone przed pożarem, ale połączenie rozgrzanych elementów i oleju znacząco zwiększa ryzyko zapłonu, zwłaszcza przy nagromadzeniu zabrudzeń i pyłu.
Po trzecie, spada poziom oleju w konkretnym układzie. Dla układu hydraulicznego oznacza to mniejszą siłę podnoszenia, dla napędowego – gorsze smarowanie kół zębatych i łożysk. Praca przy zaniżonym poziomie oleju niemal zawsze kończy się przedwczesnym zużyciem elementów, a często ich zatarciem. Wtedy koszt naprawy rośnie wielokrotnie w porównaniu z wymianą uszczelki czy przewodu.
Wreszcie, wycieki oleju niszczą infrastrukturę. Posadzka chłonie olej, który trudno całkowicie usunąć, zwłaszcza z porowatych betonów. Na paletach i ładunkach mogą pojawić się tłuste plamy, co w niektórych branżach (spożywczej, farmaceutycznej, kosmetycznej) oznacza automatyczną dyskwalifikację towaru.
Spadek wydajności i zmiana charakterystyki pracy wózka
Wycieki zwykle nie pojawiają się z dnia na dzień jako całkowite rozszczelnienie. Częściej to proces: najpierw drobne „pocenie”, potem regularne kropelkowanie, w końcu widoczny przeciek. Na każdym etapie zmienia się zachowanie wózka widłowego.
Przy wycieku oleju hydraulicznego pojawia się spadek wydajności podnoszenia – maszt reaguje wolniej, ruchy są mniej płynne. Operator może odczuwać, że aby podnieść ten sam ładunek na tę samą wysokość, trzeba nieco dłużej przytrzymać dźwignię. Często towarzyszy temu głośniejsza praca pompy hydraulicznej – zasysa ona częściowo powietrze zamiast oleju.
Gdy problem dotyczy układu napędowego, zmiany są subtelne, ale groźne. Wózek może ruszać „tępo”, pojawiają się szumy, buczenie, wibracje przy prędkości roboczej. W skrzyniach hydrostatycznych lub automatycznych objawia się to chwilowym „ślizganiem” napędu. W operatorze często powstaje złudne wrażenie, że to „już taki typ” maszyny, a tymczasem postępuje nadmierne zużycie kół zębatych, tarcz sprzęgłowych lub łożysk.
Silnik, który traci olej przez uszczelniacze czy miskę olejową, stopniowo zaczyna pracować na zbyt niskim poziomie smarowania. Rośnie temperatura pracy, zwiększa się tarcie, może przyspieszyć zużycie panewek i pierścieni tłokowych. W konsekwencji rośnie zużycie paliwa i spada moc, choć operator nie zawsze od razu to zauważa.
Kiedy obserwować, a kiedy od razu wyłączyć wózek z eksploatacji
W praktyce nie każdy ślad oleju oznacza konieczność natychmiastowego zatrzymania wózka. Co do zasady można wyróżnić trzy sytuacje:
Niewielkie „pocenie” elementów – lekko wilgotny siłownik czy złącze przewodu, bez wyraźnych kropli spadających na podłoże. Taki stan należy szczegółowo udokumentować przy codziennej kontroli i zgłosić do serwisu, ale wózek zwykle może pracować, o ile wyciek nie narasta i nie ma wpływu na parametry działania.
Regularne kapanie oleju – pod wózkiem tworzą się plamy, po krótkim postoju można zaobserwować nowe krople. To sygnał, że co do zasady wózek powinien być jak najszybciej wyłączony z eksploatacji i przekazany do naprawy. Dopuszczenie dalszej pracy jest obarczone wysokim ryzykiem eskalacji problemu.
Intensywny wyciek lub nagła utrata funkcji – szybki spadek poziomu oleju, gwałtowne „wylanie się” oleju po pęknięciu przewodu, maszt, który nagle opada lub przestaje działać. W takiej sytuacji trzeba natychmiast przerwać pracę, zabezpieczyć miejsce i nie uruchamiać ponownie wózka do czasu pełnej diagnostyki.
Rozsądnym minimum jest wprowadzenie zasady, że operator nie podejmuje decyzji samodzielnie w przypadkach pośrednich. Wątpliwy wyciek powinien być skonsultowany z przełożonym lub mechanikiem, najlepiej z udokumentowaniem zdjęciowym.
Wpływ wycieków na koszty – krótka kalkulacja z praktyki
W branży serwisowej często porównuje się dwie ścieżki: wczesna interwencja vs. czekanie „aż się rozleci”. Typowy przykład to wyciek z uszczelniacza siłownika masztu. Na początku jest to lekko wilgotny pierścień i pojedyncze krople oleju. Wymiana uszczelnień i serwis siłownika w tym momencie jest stosunkowo szybki: demontaż, wymiana kompletu uszczelniaczy, montaż, odpowietrzenie.
Jeżeli jednak wyciek jest bagatelizowany, olej może zalać prowadnice, łańcuchy, osprzęt, a siłownik zaczyna tracić szczelność wewnętrzną. Z czasem prowadnice i łańcuchy wymagają kosztownego czyszczenia i wymiany, a sam siłownik jest w gorszym stanie mechanicznym. Naprawa rozciąga się w czasie, wózek stoi, a firma wynajmuje zastępczą maszynę lub ogranicza przepustowość magazynu.
Do tego dochodzi koszt sprzątania wycieków, środków chemicznych, ewentualnej utylizacji skażonych palet, a nawet potencjalne koszty wypadków (ślizg, uszkodzenie mienia). Porównując to z kosztem kompletu uszczelnień czy przewodu hydraulicznego, różnica jest zwykle wyraźna.

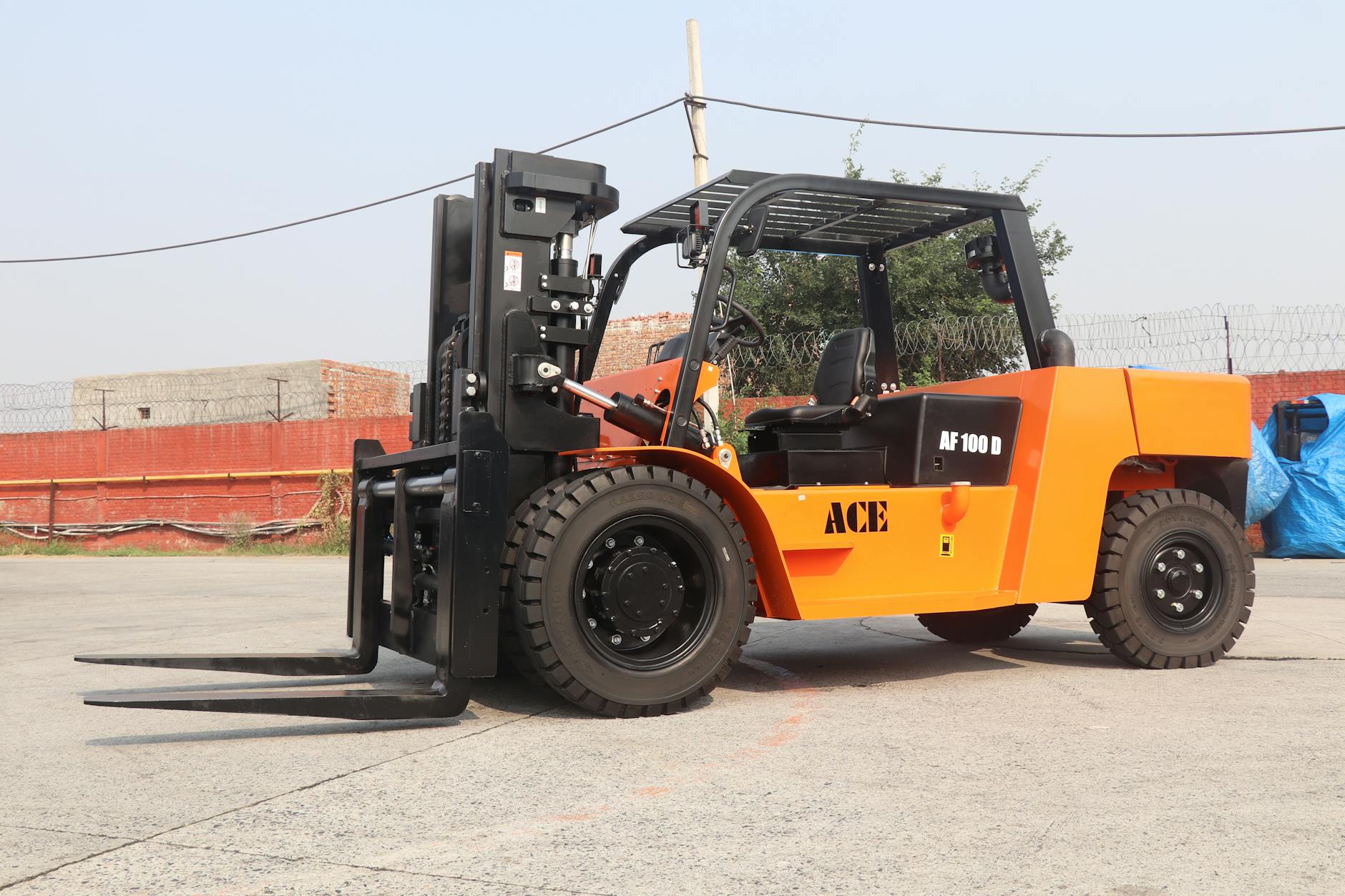

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Podstawy: jakie układy w wózku widłowym „potrafią” puścić olej
Żeby zdiagnozować wyciek oleju w wózku widłowym bez zgadywania, trzeba mieć uporządkowaną wiedzę, gdzie w maszynie ten olej w ogóle występuje i jakiego jest typu. Dzięki temu już na etapie pierwszych oględzin można zawęzić poszukiwania do jednego lub dwóch układów, zamiast „szukać na oślep”.
Rodzaje olejów stosowanych w wózku widłowym
W większości wózków widłowych pracuje równolegle kilka różnych olejów. Mogą one mieć zbliżony kolor, ale odczuwalnie różnią się konsystencją, zapachem i zachowaniem w kontakcie z podłożem.
Olej silnikowy – charakterystyka i rozpoznawanie
Olej silnikowy stosowany w wózkach spalinowych (diesel, LPG, benzyna) ma zwykle barwę od jasnożółtej do ciemnobrązowej, zależnie od przebiegu od wymiany. Świeży olej jest dość rzadki, po rozsmarowaniu między palcami wyczuwalnie „ślizgi”, ale nie przesadnie lepki. Po dłuższej eksploatacji ciemnieje, robi się gęstszy, może mieć nieco „spalony” zapach.
Najczęściej wypływa z okolic:
miski olejowej (połączenie z blokiem, korek spustowy),
uszczelniacza wału korbowego (przód/tył silnika),
pokrywy zaworów,
filtra oleju i jego połączeń,
przewodów doprowadzających olej do turbiny (jeśli występuje).
Plama oleju silnikowego na posadzce jest dość rozlana, średnio gęsta, z czasem wsiąka w podłoże, tworząc ciemną, matową powierzchnię. W porównaniu z olejem przekładniowym ma mniej intensywny, łagodniejszy zapach.
Olej hydrauliczny – „krew” układu podnoszenia
Olej hydrauliczny jest zwykle przezroczysty lub lekko słomkowy, czasem zabarwiany przez producentów na jasno. W dotyku jest dość rzadki, szczególnie w wersjach HLP stosowanych w standardowych warunkach. Nie ma tak intensywnego zapachu jak oleje przekładniowe.
czasem układ wspomagania kierownicy (w niektórych konstrukcjach).
Plama oleju hydraulicznego jest rzadziej lepka, rozlewa się szeroko, często długo pozostaje błyszcząca. Jeżeli jest mocno zanieczyszczony, kolor przechodzi w ciemnożółty lub jasnobrązowy. Dla diagnozy ważne jest, że olej hydrauliczny najczęściej pojawia się w okolicach masztu, przewodów i rozdzielacza, choć przeciek z pompy przy silniku może dawać plamy pod centralną częścią wózka.
Oleje przekładniowe, w mostach napędowych i skrzyniach hydrostatycznych
Tego typu oleje są gęstsze, bardziej lepkie i zwykle mają intensywny, „siarkowy” zapach. Wplatają się w nie dodatki przeciwzużyciowe (EP), które nadają im specyficzną woń. Kolor bywa od jasnożółtego przez ciemny bursztyn po brąz.
skrzyniach automatycznych i hydrostatycznych (niekiedy stosuje się też dedykowane oleje ATF o czerwonym zabarwieniu),
reduktorach napędu,
układach mokrych hamulców (olej w komorach hamulcowych).
Plama oleju przekładniowego jest mniej rozlana niż hydraulicznego. Zachowuje kształt, jest wyraźnie lepka, trudniej ją rozsmarować w cienką warstwę. Zapach jest znacznie mocniejszy – doświadczeni mechanicy potrafią rozpoznać olej przekładniowy „po zapachu” z kilku metrów.
Inne płyny, które można pomylić z wyciekiem oleju
W codziennej eksploatacji można się pomylić, biorąc inne płyny za olej:
Płyn chłodniczy – barwiony (zielony, czerwony, niebieski), zwykle wodnisty, słodkawy zapach. Może wydawać się śliski, ale szybko odparowuje.
Paliwo (diesel, benzyna, LPG kondensat) – bardzo rzadkie, intensywny zapach, szybko znika z posadzki, pozostawiając smugi.
Płyn hamulcowy (w układach suchych) – rzadki, higroskopijny, może przypominać olej hydrauliczny, ale zwykle występuje lokalnie w okolicach kół i cylindrów hamulcowych.
Z punktu widzenia bezpieczeństwa każdy nieznany wyciek warto potraktować jak potencjalny wyciek oleju, zanim zostanie jednoznacznie zidentyfikowany.
Miejsca potencjalnych wycieków w konstrukcji wózka
Wózek widłowy nie jest konstrukcyjnie skomplikowany jak samolot, ale ma wiele połączeń gwintowanych, uszczelnień i elementów ruchomych. Każde takie miejsce to potencjalne źródło przecieku.
Układ hydrauliczny: siłowniki, przewody, rozdzielacze, pompa
W układzie hydraulicznym wycieki pojawiają się najczęściej. Wynika to z ciągłej pracy pod ciśnieniem, dużej liczby połączeń oraz ruchu teleskopowych elementów.
Siłowniki masztu – kluczowe są uszczelniacze przy wyjściu tłoczyska. Gdy się zużywają, pojawia się „pocenie” wokół pierścienia, potem smugi oleju na tłoczysku i krople na dolnych elementach masztu.
Przewody elastyczne – pęknięcia gumy, przetarcia, mikronieszczelności przy zakuwkach. Typowe miejsca to okolicy przegubów, punktów mocowania do ramy i miejsc, gdzie przewód pracuje w zgięciu przy ruchach masztu.
Rozdzielacze i zawory
Drugą grupą newralgicznych punktów są rozdzielacze i zawory sterujące przepływem oleju. To „centrum dowodzenia” układu hydraulicznego i jednocześnie miejsce z dużą liczbą połączeń gwintowanych.
Połączenia przewodów z blokiem rozdzielacza – nieszczelne złączki, poluzowane nakrętki, uszkodzone pierścienie uszczelniające. Na początku widoczne jest delikatne zawilgocenie, z czasem pojawiają się wyraźne zacieki.
Korpus rozdzielacza – pęknięcia materiału (np. po uderzeniu widłami lub podczas kolizji z regałem), korozja w rejonie gwintów, rozszczelnione korki kontrolne i zawory bezpieczeństwa.
Sekcje sterujące – nieszczelności wokół trzpieni sterujących, które „pocą się” olejem przy częstym używaniu danej funkcji (np. przesuw boczny).
Wyciek z rozdzielacza lub zaworów zwykle zostawia ślady na ramie wózka, przewodach w bezpośrednim sąsiedztwie oraz – po czasie – na elementach podłogi operatora. Jeżeli pod pedałami lub w okolicy kolumny kierownicy pojawia się tłusty nalot, to często właśnie rozdzielacz lub układ wspomagania jest źródłem problemu.
Pompa hydrauliczna i napęd pompy
Pompa hydrauliczna jest często zamontowana bezpośrednio przy silniku lub skrzyni biegów. Pracuje w ciężkich warunkach, w pobliżu źródeł drgań i wysokich temperatur.
Uszczelnienia wałka napędowego – zużyte simmeringi powodują wyciek na styku pompy z silnikiem lub przekładnią. Olej spływa po korpusie, zbiera kurz i tworzy ciemny, lepki „kożuch”.
Połączenia kołnierzowe i śruby korpusu – nieszczelna uszczelka między sekcjami pompy, poluzowane śruby po wcześniejszej naprawie, mikropęknięcia korpusu po uderzeniu.
Przewody ssawne i tłoczne – nieszczelności po stronie ssawnej mogą powodować zasysanie powietrza i wycieki w okolicy króćców; po stronie tłocznej pojawiają się wycieki pod ciśnieniem, często „pod ciśnieniem strugi”, a nie tylko sączenie.
Olej z pompy i z okolic napędu często trafia na dolną część silnika, skrzynię biegów oraz osłony pod silnikiem. W praktyce bywa mylony z wyciekiem oleju silnikowego lub przekładniowego, co utrudnia szybką diagnozę bez dokładnego czyszczenia i ponownej obserwacji.
Układ napędowy i most
Wyciek z układu napędowego rzadziej daje efekt „spryskanej” maszyny, częściej są to dość zlokalizowane plamy w rejonie osi i kół.
Most napędowy – nieszczelne uszczelniacze półosi przy piastach kół, pokrywy inspekcyjne, korek wlewu i spustu. Olej pojawia się na wewnętrznych stronach kół i bieżnikach opon, a także na podłożu bezpośrednio przy osi.
Skrzynia biegów / przekładnia hydrostatyczna – uszczelnienia wałków wejściowych i wyjściowych, połączenia korpusów, czujniki i króćce. Wyciek może pojawiać się w centralnej części wózka, często pod osłonami.
Mokre hamulce – w rozwiązaniach z hamulcami pracującymi w oleju wyciek z komory hamulcowej zwykle wiąże się z nieszczelnością uszczelnienia tłoczka lub uszkodzeniem obudowy. Zewnętrznie widoczny jest jako tłusta warstwa w rejonie zwrotnic i piast.
Olej przekładniowy, który dostanie się na oponę napędową, potrafi znacząco obniżyć przyczepność. Jeżeli operator zgłasza, że wózek „dziwnie się ślizga” lub trudniej rusza z miejsca, a jednocześnie widać tłuste ślady na kołach, układ napędowy powinien być skontrolowany w pierwszej kolejności.
Silnik spalinowy i osprzęt
Silnik, niezależnie od typu paliwa, ma wiele potencjalnych punktów przecieku. Znaczna część z nich jest schowana pod obudowami, co utrudnia ocenę na pierwszy rzut oka.
Pokrywa zaworów – sparciała uszczelka powoduje sączenie oleju na górze silnika, który następnie spływa po bokach bloku. Często widać go na przewodach, wiązkach elektrycznych i elementach osprzętu.
Miska olejowa i korek spustowy – zbyt mocno dokręcony lub uszkodzony korek, odkształcona miska po uderzeniu o przeszkodę, nieszczelna uszczelka. Plamy pojawiają się bezpośrednio pod silnikiem, często są mylone z wyciekiem z mostu lub skrzyni.
Uszczelniacze wału korbowego – przód i tył silnika. Wyciek z przodu brudzi koło pasowe, pasek i osłony; z tyłu olej trafia na sprzęgło lub obudowę przekładni.
Filtr oleju i jego połączenia – niedokręcony filtr, uszkodzona uszczelka, podwójna uszczelka po wymianie. W praktyce to jedno z częstszych źródeł nagłych wycieków po niedawno wykonanym serwisie.
Olej silnikowy, który długo sączy się z górnych partii silnika, potrafi pokryć grubą warstwą zabrudzenia przewody gumowe, złącza elektryczne i czujniki. Utrudnia to późniejszą diagnostykę zarówno olejową, jak i elektryczną.
Układ wspomagania kierownicy
W wielu wózkach wspomaganie kierownicy bazuje na tym samym oleju, co podstawowy układ hydrauliczny, ale jest realizowane przez oddzielne przewody, orbitrol (zawór kierowniczy) i siłownik skrętu.
Siłownik skrętu – uszczelniacze tłoczyska przy zwrotnicy, pęknięcia korpusu siłownika po uderzeniach o przeszkody. Wyciek pojawia się nisko, tuż przy osi, często brudzi osłony i opony.
Orbitrol (zawór kierowniczy) – nieszczelności na króćcach i pokrywie, wyciek w komorze operatora, szczególnie pod kolumną kierownicy.
Przewody wysokiego i niskiego ciśnienia – przetarcia w rejonie skręcających kół, luzy na złączach po intensywnej pracy na nierównym podłożu.
Jeżeli wspomaganie zaczyna działać z opóźnieniem, kierownica chodzi ciężej, a jednocześnie widać mokre ślady w okolicy osi skrętnej, wyciek w tym układzie jest bardzo prawdopodobny.
Układ hamulcowy (suchy)
W wózkach z klasycznym, suchym układem hamulcowym używany jest płyn hamulcowy, który z zewnątrz przypomina olej. Jego wyciek to nie tylko problem ekologiczny, ale przede wszystkim ryzyko utraty hamowania.
Pompa hamulcowa – sączenie wokół tłoczka, wyciek na łączeniu zbiorniczka z pompą, nieszczelne przewody metalowe lub elastyczne.
Cylinderki przy kołach – wyciek zwykle ujawnia się w postaci mokrych śladów wewnątrz piasty, na tarczach bądź szczękach. Na zewnątrz widoczny bywa jako tłuste ślady w rejonie piasty koła.
Płyn hamulcowy ma tendencję do uszkadzania lakieru i elementów gumowych. Jeżeli na obrzeżach felg lub w okolicy mocowań przewodów widoczne są odbarwienia lakieru i zmatowienia, warto brać pod uwagę właśnie ten rodzaj wycieku.

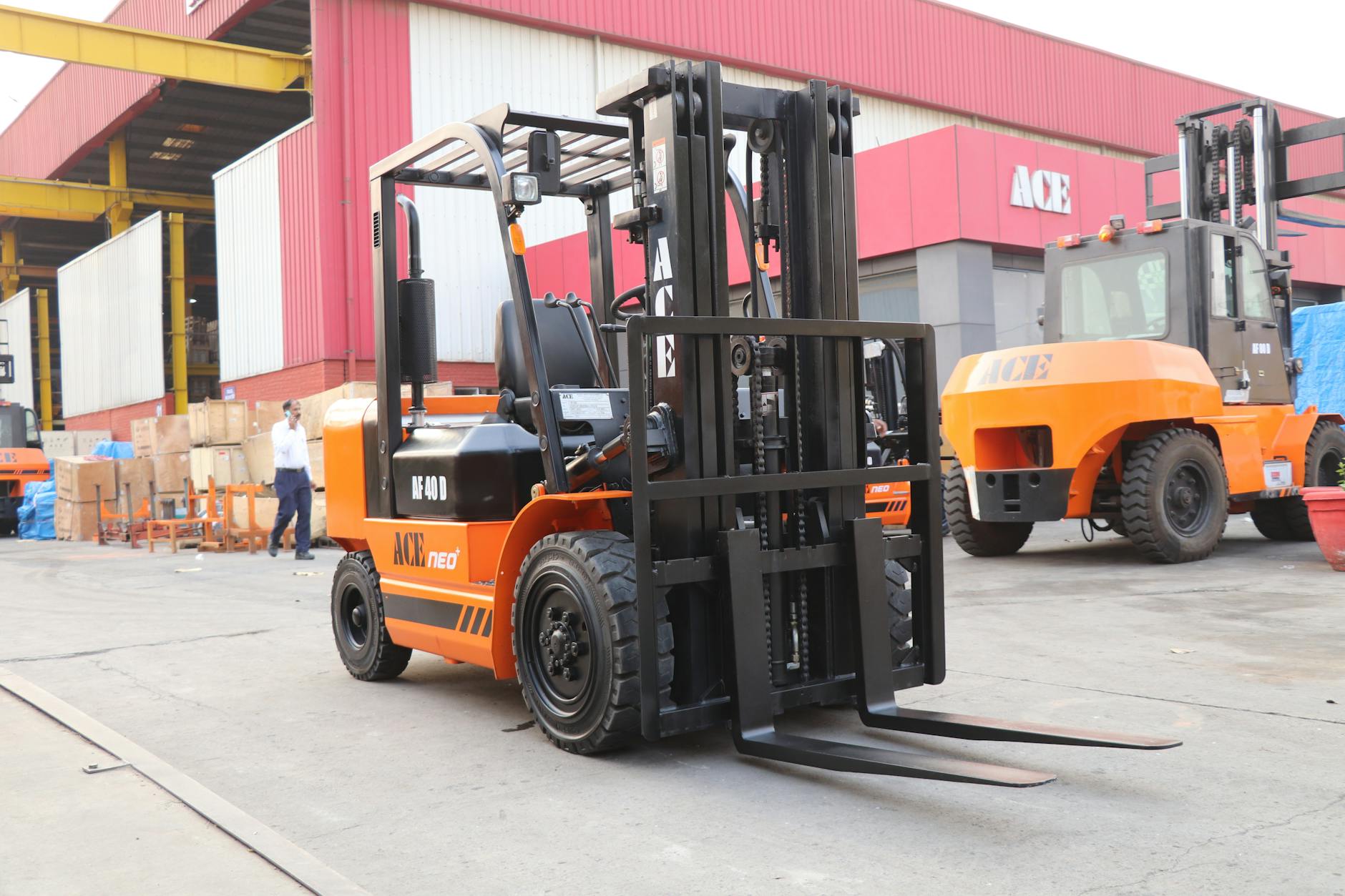

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Skąd biorą się wycieki: typowe przyczyny w realnej eksploatacji
Źródłem wycieków rzadko bywa pojedyncze „nieszczęśliwe zdarzenie”. Zwykle jest to efekt kombinacji zużycia, warunków pracy i wcześniejszych napraw. Zrozumienie najczęstszych scenariuszy pozwala ograniczyć liczbę awarii, zamiast później gasić pożary.
Naturalne zużycie uszczelnień i elementów gumowych
Każde uszczelnienie ma określony czas życia. Guma twardnieje, traci elastyczność, a krawędź uszczelniająca wyciera się podczas pracy. Zjawisko przyspieszają:
Wysokie temperatury pracy – praca w upale, blisko pieców, w niewentylowanych halach; przegrzewający się olej przyspiesza starzenie gumy.
Długie postoje – wózek, który stoi miesiącami, nie używany, również „starzeje się” uszczelnieniami. Guma traci elastyczność, a przy pierwszym uruchomieniu pojawia się wyciek.
Kontakt z agresywną chemią – detergenty, rozpuszczalniki, środki myjące stosowane do „porządnego mycia” masztu lub silnika.
W praktyce wiele wycieków z siłowników czy uszczelnień wałków pojawia się właśnie po dłuższym postoju lub po okresie nagromadzonego ciepła (lato, intensywne zmiany). Nie zawsze winna jest jedna awaria, czasem to po prostu „koniec życia” uszczelniacza.
Przeciążenia i błędy w eksploatacji
Druga kategoria przyczyn to sposób użytkowania maszyny. Wózek używany w granicach parametrów katalogowych zwykle wytrzymuje dłużej. Problemy pojawiają się, gdy:
Regularnie podnosi się ładunki powyżej nominalnego udźwigu – rosną ciśnienia w układzie hydraulicznym, siłowniki pracują na skraju możliwości, a przewody są poddawane większym naprężeniom.
Maszt używany jest „z impetem” – gwałtowne opuszczanie, nagłe zatrzymywanie ruchu, zderzanie wideł z podłożem. Uderzenia przenoszą się na uszczelniacze, prowadnice i złącza.
Wózek pracuje na bardzo nierównym lub dziurawym podłożu – wstrząsy i wibracje rozluźniają połączenia gwintowane, powodują pęknięcia przewodów sztywnych i przyspieszają zużycie połączeń elastycznych.
Przykładowo, w zakładzie z drogami pełnymi dziur wyciek z przewodów hydraulicznych przy maszcie potrafi pojawić się kilkukrotnie częściej niż w podatnym magazynie, mimo że same przewody są tego samego typu.
Niewłaściwe lub opóźnione serwisy
Serwis „na papierze” a serwis faktycznie wykonany to dwie różne historie. Wycieków często można było uniknąć, gdyby obsługa okresowa była wykonana w pełnym zakresie.
Brak wymiany oleju w terminie – przepracowany olej traci właściwości smarne i ochronne, a dodatki przeciwzużyciowe przestają skutecznie chronić uszczelnienia. Guma i tworzywa sztuczne szybciej się degradują.
Pominięcie kontroli przewodów i złącz – obsługa sprowadzona tylko do wymiany oleju i filtrów, bez oględzin masztu, przewodów, rozdzielacza. Drobne „pocenie” przeradza się w wyraźny wyciek.
Brak okresowego dociągnięcia połączeń – w wielu instrukcjach producenci zalecają okresową kontrolę momentów dokręcania. Bez tego po kilku tysiącach motogodzin nakrętki i śruby potrafią się poluzować.
Jeżeli wózek ma „książkowo” wykonane wymiany olejów, ale nikt od lat nie zaglądał do przewodów na maszcie ani do rozdzielacza, to w praktyce ryzyko wycieku jest i tak wysokie.
Niedopasowane lub niskiej jakości części i płyny
Pokusa oszczędzania na częściach i olejach jest duża, zwłaszcza przy większej flocie wózków. Skutki pojawiają się po czasie.
Uszczelniacze „uniwersalne” zamiast dedykowanych – różnice w twardości, odporności na temperaturę czy skład chemiczny oleju mogą spowodować przedwczesne utwardzenie i pękanie uszczelnień.
Oleje niezgodne ze specyfikacją producenta – zbyt rzadki lub zbyt gęsty olej, brak odpowiednich dodatków. Uszczelnienia zaczynają „pocić się”, a zawory i pompy pracują w nieoptymalnych warunkach.
Przewody hydrauliczne niskiej jakości – gorsze oploty, słabsza odporność na zginanie i ciśnienie robocze. Nawet jeśli nowy przewód wygląda identycznie, jego żywotność bywa dużo krótsza.
W praktyce wycieki po „tanich naprawach” często pojawiają się znacznie szybciej niż po wymianach na częściach oryginalnych lub sprawdzonych zamiennikach. Różnica w cenie części bywa mniejsza niż koszt jednego przestoju.
Błędy montażowe po wcześniejszych naprawach
Nawet najlepsza część nie poradzi sobie z błędnym montażem. Źródłem wycieków bywają:
Uszkodzenie krawędzi uszczelniacza przy zakładaniu – minimalne naderwanie wargi uszczelniającej, przekoszenie podczas wciskania w gniazdo.
Zastosowanie niewłaściwych momentów dokręcania – zbyt mocno dociśnięte połączenie deformuje uszczelkę, zbyt słabo – nie dociska jej odpowiednio.
Dodatkowe czynniki środowiskowe i organizacyjne
Na skłonność wózka do „puszczania oleju” wpływa nie tylko technika jazdy czy jakość części. Istotne są również warunki, w jakich maszyna pracuje, oraz sposób zorganizowania obsługi technicznej.
Duże zapylenie i brud – cementownie, tartaki, zakłady przetwórstwa odpadów. Pył miesza się z filmem olejowym na tłoczyskach siłowników, tworząc ścierną pastę. Ta przyspiesza zużycie uszczelniacza, a po pewnym czasie pojawia się wyciek.
Skrajne temperatury – praca na mrozie usztywnia gumę i uszczelki, zwiększa ryzyko mikropęknięć. Z kolei ciągła praca w wysokiej temperaturze (piece, odlewnie) powoduje przegrzewanie oleju i przyspieszone starzenie tworzyw.
Kontakt z wodą i wilgocią – ciągłe mycie pod ciśnieniem, praca na zewnątrz w deszczu, a także w chłodniach i mroźniach. Kondensacja wilgoci, korozja elementów stalowych i zamarzanie resztek wody przy uszczelniaczach osłabia ich działanie.
Brak jednego „właściciela” maszyny – wózek używany „przez wszystkich” bywa traktowany mniej ostrożnie. Kierowcy nie czują się odpowiedzialni za pierwsze, drobne ślady wycieku; nikt nie zgłasza problemu na czas.
Presja na brak przestojów – kierownik zmiany oczekuje, że wózki „mają jeździć”. Drobne usterki są odkładane, dodatki do oleju mają „doszczelnić” układ. W efekcie mały wyciek przeradza się w kosztowną naprawę.
W praktyce zmiana kilku nawyków organizacyjnych (np. jasne zasady zgłaszania usterek, krótkie oględziny przy przekazywaniu zmiany) potrafi ograniczyć liczbę poważnych wycieków bardziej niż kolejna akcja „dokręcania przewodów”.
Uszkodzenia mechaniczne i wypadki „przy pracy”
Wózek widłowy pracuje w otoczeniu regałów, ramp, ciężarówek i innych maszyn. Kolizje i „obcierki” nie zawsze kończą się tylko zarysowaniem lakieru.
Uderzenia w maszt i osprzęt – najechanie masztu na strop, belkę, rampę potrafi doprowadzić do mikropęknięć korpusu siłownika, zagięć przewodów lub rozszczelnienia złącz.
Obicia przeciwciężaru i ramy – tylna część wózka, szczególnie przy pracy na ograniczonej przestrzeni, często „dostaje” w ściany i słupy. Pod przeciwciężarem biegną przewody, są zbiorniki, skrzynie biegów – ich uszkodzenia mogą długo pozostawać niewidoczne.
Podniesienie wózka na widłach innej maszyny – zdarza się w praktyce, że uszkodzony wózek jest przewożony doraźnie innym wózkiem. Niewłaściwe podparcie może odkształcić miskę olejową, rurę ssącą czy przewody.
Najechanie na przeszkodę – wysoki krawężnik, metalowy próg, fragment szyny. Uderzenie w podwozie potrafi rozszczelnić miskę olejową, uszkodzić obudowę przekładni lub spowodować mikropęknięcie w karterze.
W wielu zakładach po „stuknięciu” wózka robi się tylko szybki ogląd z zewnątrz. Wycieki wychodzą na jaw po kilku dniach, kiedy pęknięcie lub zagięty przewód zaczynają się poddawać ciśnieniu i wibracjom.
Interwencje „na szybko” i półśrodki
Do wycieków przyczyniają się także różnego rodzaju doraźne naprawy. W pierwszym momencie pomagają, ale z czasem pogarszają sytuację.
„Dociskanie” cieknących miejsc silikonem – masa uszczelniająca zamiast właściwej uszczelki. Część silikonu potrafi przedostać się do wnętrza układu, zablokować kanały olejowe lub zawory, a sam „docisk” nie wytrzymuje ciśnienia pracy.
Opaski, druty i dodatkowe zaciski – zamiast prawidłowej wymiany przewodu czy złącza. Mechaniczne dogniatanie starego przewodu chwilowo ogranicza sączenie, ale jednocześnie uszkadza oplot i przyspiesza jego rozerwanie.
Dolewki „magicznych” dodatków uszczelniających – dodatki pęczniejące gumę w oleju silnikowym czy hydraulicznym. W pewnej części przypadków rzeczywiście zmniejszają pocenie, ale przyspieszają degradację materiału, który potem pęka bardziej gwałtownie.
Zamiana przewodów na „to, co jest na magazynie” – inny typ końcówki, inna średnica, brak odpowiedniej klasy ciśnieniowej. Przewód pracuje na granicy wytrzymałości, a nieszczelność wraca przy pierwszym większym obciążeniu.
Jeżeli w historii wózka pojawiały się takie „patenty”, przy pierwszych objawach wycieku trzeba się przyjrzeć właśnie tym miejscom. Często już sam wywiad z obsługą techniczną wskazuje, gdzie szukać problemu w pierwszej kolejności.

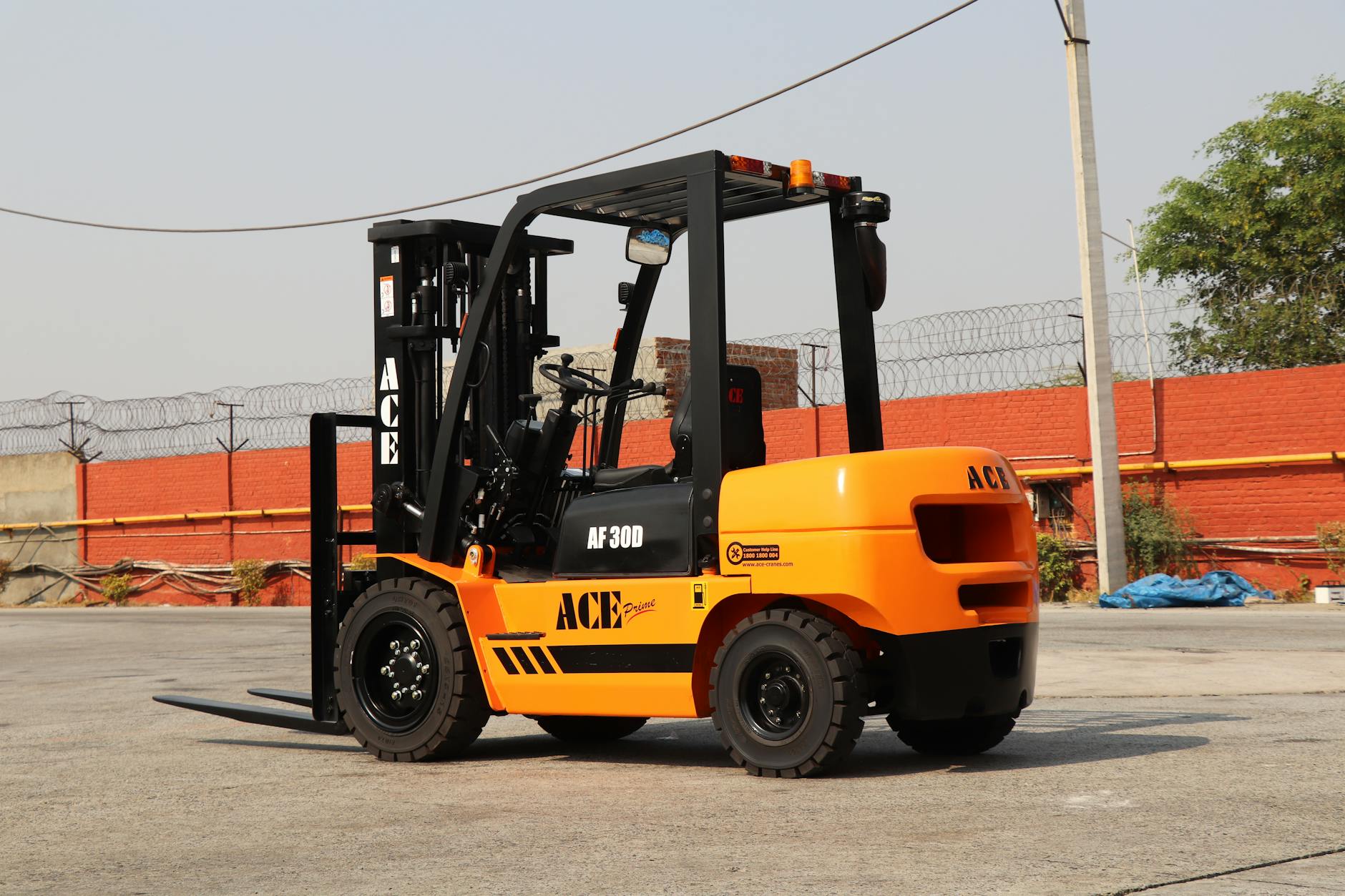

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Jak rozpoznać, z jakiego układu wycieka olej – bez zgadywania
W praktyce diagnoza wycieku polega na połączeniu trzech elementów: jak wygląda i pachnie ciecz, gdzie ją widać oraz jakie objawy towarzyszą pracy wózka. Im bardziej systematyczne podejście, tym mniej przypadkowego „strzelania” częściami.
Rozróżnianie rodzajów cieczy po wyglądzie i zapachu
Najprostszy test można wykonać już przy pierwszym kontakcie z plamą pod wózkiem. Kilka podstawowych cech, na które zwykle zwraca się uwagę:
Olej silnikowy – zwykle ciemny (brunatny do czarnego), o charakterystycznym, „spalonym” zapachu, zwłaszcza po dłuższej pracy. Bywa lekko gęstszy od oleju hydraulicznego, często widać w nim drobne zanieczyszczenia sadzą.
Olej hydrauliczny – z reguły jaśniejszy (słomkowy, jasnożółty, bursztynowy), o delikatnym, „olejowym” zapachu, bez nut spalenizny. Przy świeżym wycieku jest zwykle bardziej klarowny.
Płyn hamulcowy – zwykle bezbarwny lub jasnożółty, śliski w dotyku, szybko rozprowadzający się po palcach. Ma lekko „chemiczny” zapach. Po kontakcie z lakierem może powodować matowienie i odbarwienia.
Płyn chłodniczy (glikol) – często barwiony (zielony, różowy, niebieski), ma lekko słodkawy zapach. Tworzy zaschnięte, krystaliczne naloty w miejscu długotrwałego wycieku.
Oleje przekładniowe – gęstsze, o wyraźnym, ostrym zapachu siarkowym (typowy „zapach przekładniowy”). Barwa od jasno- do ciemnobrązowej, w zależności od wieku oleju.
W warunkach warsztatowych można oczywiście posiłkować się testami, jednak w codziennej eksploatacji zwykle wystarcza ocena wzrokowa i zapachowa oraz porównanie z cieczami pobranymi bezpośrednio z odpowiednich zbiorników.
Ocena miejsca wycieku – statyczna i dynamiczna
Drugim krokiem jest ustalenie, gdzie ciecz pojawia się po postoju, a gdzie po pracy wózka. Te dwa obrazy potrafią się znacząco różnić.
Obserwacja po postoju
Po odstawieniu wózka na kilka godzin (najlepiej na noc) uzyskuje się obraz wycieków „grawitacyjnych” – czyli tych, które wynikają z poziomu napełnienia i ułożenia oleju w spoczynku.
Plamy pod silnikiem i przekładnią – wskazują często na wycieki z miski olejowej, korków spustowych, dolnych części skrzynki rozdzielczej czy przekładni napędu kół.
Ślady pod masztem i osiami siłowników – mogą świadczyć o wyciekach z siłowników, ale również o sączeniu z przewodów pionowych i ich złącz biegnących przy maszcie.
Wycieki przy kołach – jeżeli plama zbiera się regularnie pod jednym kołem, w grę wchodzą zarówno cylinderki hamulcowe, jak i uszczelnienia piasty lub reduktora (w zależności od konstrukcji).
Taki „statyczny” obraz nie pokazuje wszystkiego, ale pozwala wstępnie zawęzić obszar poszukiwań przed próbą dynamiczną.
Obserwacja w trakcie pracy
Drugi etap to kontrola wózka podczas wykonywania typowych ruchów roboczych. Ułatwia to lokalizację wycieków, które pojawiają się dopiero przy ciśnieniu roboczym lub określonych położeniach elementów.
Praca układu podnoszenia – wielokrotne podnoszenie i opuszczanie masztu pozwala stwierdzić, czy olej pojawia się na tłoczyskach siłowników, przy ich głowicach lub na złączach przewodów zasilających.
Praca osprzętu dodatkowego – rotatory, chwytaki, przesuw boczny. Wyciek może ujawniać się tylko przy konkretnym osprzęcie zasilanym innym zestawem przewodów i zaworów.
Skręty kierownicą do oporu – przytrzymanie koła kierownicy w skrajnych położeniach, przy zabezpieczonym miejscu pracy, pomaga wykryć sączenie w obrębie orbitrola i siłownika skrętu.
Jazda z różnymi prędkościami – obserwacja okolic przekładni napędowej, zwolnic, uszczelnień wałów. Olej może wydostawać się tylko przy określonej prędkości obrotowej elementów.
W wielu przypadkach dopiero połączenie obu obserwacji – po postoju i w trakcie pracy – daje pełniejszy obraz. Plama pod wózkiem mówi „skąd spływa”, natomiast test dynamiczny pomaga odpowiedzieć, „skąd wypływa”.
Systematyczna procedura lokalizacji wycieku
Zamiast przypadkowego szukania, dobrze sprawdza się prosta, ale konsekwentna procedura. W zależności od możliwości można ją stosować w całości lub w wersji uproszczonej.
Wstępne oczyszczenie newralgicznych stref
Jeżeli cała maszyna jest zabrudzona olejem i pyłem, trudno jednoznacznie wskazać źródło. Zwykle czyści się:
obszary wokół siłowników i ich głowic,
okolice miski olejowej, uszczelnień wału, filtra oleju,
złącza przewodów hydraulicznych przy rozdzielaczu i maszcie,
okolice orbitrola, pompy hamulcowej i cylinderków.
Do czyszczenia dobrze użyć środków odtłuszczających, a po umyciu dokładnie osuszyć powierzchnie, aby nowe ślady były wyraźnie widoczne.
Wyraźne oznaczenie i dokumentacja
W praktyce pomaga:
zaznaczenie markerem krawędzi istniejących plam i miejsc sączenia,
zrobienie prostych zdjęć „przed” – komórką, z przybliżeniem na typowe miejsca nieszczelności.
Przy ponownej kontroli widać, gdzie mokry ślad się powiększył, a gdzie został tylko stary nalot.
Krótka próba pracy po czyszczeniu
Po kilkunastu minutach normalnej pracy (z użyciem wszystkich podstawowych funkcji) kontroluje się oczyszczone wcześniej miejsca. Pojawienie się świeżych kropel na odtłuszczonej powierzchni zwykle jednoznacznie wskazuje źródło.
Sprawdzenie poziomów w zbiornikach
Równoległa kontrola poziomu oleju silnikowego, hydraulicznego, przekładniowego oraz płynu hamulcowego pozwala potwierdzić podejrzenia. Jeżeli np. poziom płynu hamulcowego jest wyraźnie obniżony, a na kole widać tłuste ślady, prawdopodobieństwo wycieku właśnie z tego układu jest bardzo wysokie.
Taka procedura nie wymaga specjalistycznych narzędzi. Raczej konsekwencji i czasu, aby nie pominąć któregoś z potencjalnych źródeł.
Powiązanie objawów pracy z konkretnym układem
Sam wygląd wycieku to jedno. Dodatkowe wskazówki daje obserwacja zachowania wózka. Kilka typowych „par” objaw–układ:
Ciężko chodząca kierownica + mokro przy osi skrętnej lub orbitrolu
Zwykle problem leży w układzie wspomagania (siłownik skrętu, orbitrol, przewody). Poziom oleju w zbiorniku hydraulicznym może być nieznacznie obniżony.
Spadek siły podnoszenia masztu + ślady oleju przy tłoczyskach siłowników
Często oznacza to nieszczelność uszczelnień siłowników lub przewodów zasilających. Pompa próbuje „nadrobić” ubytek, ale ciśnienie nie osiąga wartości zadanej.
„Miękki” pedał hamulca + tłuste ślady przy kołach lub pompie hamulcowej
Najczęściej sygnał rozszczelnienia układu hamulcowego. Pedał hamulca wpada głębiej, wymaga częstszego pompowania. W takim przypadku dalsza jazda wiąże się z istotnym ryzykiem utraty hamowania.
Najczęściej zadawane pytania (FAQ)
Skąd najczęściej biorą się wycieki oleju w wózku widłowym?
Najczęstsze przyczyny to zużyte uszczelniacze (np. siłowników masztu, wału korbowego), nieszczelne przewody hydrauliczne, poluzowane złącza oraz uszkodzenia mechaniczne elementów układu (pęknięcia, korozja, wgniecenia). Często dochodzi do nich stopniowo, w wyniku normalnego zużycia, przeciążeń lub niedostatecznej konserwacji.
W praktyce wycieki pojawiają się przede wszystkim w trzech obszarach: układ hydrauliczny (maszt, osprzęt), układ napędowy/przekładnia oraz silnik. Jeżeli wózek pracuje w zapylonym, brudnym środowisku, olej miesza się z pyłem i brudem, co dodatkowo przyspiesza zużycie uszczelnień i zwiększa ryzyko rozszczelnień.
Czy z wyciekiem oleju można dalej pracować wózkiem widłowym?
Odpowiedź zależy od skali wycieku. Przy lekkim „poceniu się” elementu (wilgotna powierzchnia, brak kropel na posadzce) wózek zwykle może pracować, o ile sytuacja jest monitorowana, udokumentowana przy codziennej kontroli i zgłoszona do serwisu. Kluczowe jest, aby wyciek się nie powiększał ani nie wpływał na parametry pracy maszyny.
Jeżeli olej kapie i pod wózkiem tworzą się plamy, co do zasady wózek powinien zostać jak najszybciej wyłączony z eksploatacji i przekazany do naprawy. Przy intensywnym wycieku (nagłe „wylanie się” oleju, utrata funkcji – np. opadanie masztu) konieczne jest natychmiastowe zatrzymanie pracy, zabezpieczenie miejsca i wstrzymanie uruchamiania maszyny do czasu pełnej diagnostyki.
Jak rozpoznać, z którego układu w wózku widłowym wycieka olej?
Punkt wyjścia to zlokalizowanie obszaru wycieku i ocena rodzaju oleju. Olej silnikowy jest zazwyczaj żółty do ciemnobrązowego, o średniej gęstości i charakterystycznym, ale niezbyt ostrym zapachu. Pojawia się najczęściej w okolicach miski olejowej, pokrywy zaworów, filtra oleju i uszczelniaczy wału.
Olej hydrauliczny jest zwykle przezroczysty lub lekko słomkowy, dość rzadki. Wycieków należy szukać przy siłownikach masztu, przewodach hydraulicznych, rozdzielaczu i pompie. Olej przekładniowy (w mostach napędowych, skrzyniach) jest gęstszy, bardziej lepki i ma intensywniejszy, „ostry” zapach. W połączeniu z miejscem pojawienia się plamy na posadzce pozwala to wstępnie wskazać źródło problemu bez zgadywania.
Jakie są skutki zbyt późnej reakcji na wyciek oleju?
Opóźniona reakcja oznacza zwykle podwójne koszty: z jednej strony rośnie skala uszkodzeń w samym wózku (zatarte łożyska, zużyte koła zębate, zniszczone prowadnice i łańcuchy), z drugiej – pojawiają się koszty pośrednie, takie jak sprzątanie wycieków, przestoje i wynajem maszyny zastępczej.
W praktyce tańsza jest wczesna wymiana uszczelnień siłownika niż naprawa całego układu masztu z czyszczeniem, wymianą łańcuchów i długim wyłączeniem wózka z pracy. Do tego dochodzi ryzyko poślizgnięcia się pracownika na zabrudzonej posadzce czy uszkodzenia ładunku, co w niektórych branżach może oznaczać jego całkowitą dyskwalifikację.
Jakie objawy w pracy wózka mogą świadczyć o wycieku oleju, zanim pojawi się duża plama?
Przy wycieku oleju hydraulicznego pojawia się najczęściej spadek wydajności podnoszenia: maszt reaguje wolniej, ruchy nie są już tak płynne, czasem słychać głośniejszą pracę pompy (zasysa mieszankę oleju i powietrza). Operator może mieć wrażenie, że musi dłużej trzymać dźwignię, aby uzyskać ten sam efekt.
W przypadku układu napędowego pojawiają się szumy, buczenie, wibracje przy prędkości roboczej, „tępe” ruszanie lub lekkie „ślizganie” napędu w skrzyniach hydrostatycznych i automatycznych. Silnik, który traci olej, może pracować głośniej, na wyższej temperaturze, z wyraźnym spadkiem mocy i wzrostem zużycia paliwa – zwykle dzieje się to stopniowo, dlatego bywa bagatelizowane.
Co powinien zrobić operator po zauważeniu pierwszych śladów oleju pod wózkiem?
Po pierwsze, przerwać pracę na tyle, na ile pozwalają procedury bezpieczeństwa, i dokładnie obejrzeć miejsce wycieku. Warto zwrócić uwagę, czy olej tylko „poci się” na elemencie, czy też kapie na posadzkę. Pomocne bywa wykonanie 1–2 zdjęć miejsca wycieku oraz plamy na podłożu.
Następnie wyciek trzeba zgłosić przełożonemu lub działowi technicznemu zgodnie z przyjętą w firmie procedurą. Co do zasady operator nie powinien samodzielnie decydować o dalszej eksploatacji w przypadkach pośrednich. Dokumentacja (data, godzina, miejsce, zdjęcia) ułatwia serwisowi szybką ocenę ryzyka i zaplanowanie interwencji.
Jak zapobiegać wyciekom oleju w wózkach widłowych na co dzień?
Podstawą jest rzetelna kontrola przed zmianą: oględziny masztu, siłowników, przewodów hydraulicznych, obszaru pod silnikiem i przekładnią, a także kontrola poziomu oleju w poszczególnych układach. Krótkie, ale systematyczne przeglądy wizualne pozwalają wyłapać „pocenie się” elementów, zanim dojdzie do regularnego kapania.
Istotne są również: terminowa wymiana olejów i filtrów, oczyszczanie maszyny z nagromadzonego brudu i pyłu oraz reagowanie na nietypowe dźwięki i zmiany w zachowaniu wózka. W praktyce firmy, które traktują codzienną obsługę jako realną kontrolę, a nie formalność, znacząco ograniczają liczbę poważnych wycieków i związanych z nimi przestojów.
Opracowano na podstawie
PN-EN ISO 3691-1:2015-02 Wózki jezdniowe – Wymagania bezpieczeństwa i weryfikacja – Część 1: Wózki z napędem, z wyjątkiem wózków o zmiennym wysięgu. Polski Komitet Normalizacyjny (2015) – Wymagania bezpieczeństwa, zagrożenia, wycieki płynów eksploatacyjnych
Forklift Safety: Safe Operation of Powered Industrial Trucks. Occupational Safety and Health Administration (OSHA) – Zagrożenia przy eksploatacji wózków, poślizgi, wycieki oleju, procedury
Powered Industrial Trucks. National Institute for Occupational Safety and Health (NIOSH) – Analiza wypadków z udziałem wózków, ryzyko poślizgu i utraty panowania
Hydraulic Fluids – Characteristics, Applications and Safety. Bosch Rexroth – Właściwości olejów hydraulicznych, skutki wycieków, wpływ na układ
