Dlaczego po montażu osprzętu tabliczka udźwigu przestaje być oczywista
Zmiana zachowania wózka po założeniu przystawki
Montaż dodatkowego osprzętu – chwytaka, obrotnicy, przedłużek wideł, wysięgnika czy pozycjonera – zawsze zmienia sposób, w jaki zachowuje się wózek widłowy. Z punktu widzenia fizyki dokładane są dwa elementy: dodatkowa masa przed masztem oraz zmieniona odległość środka ciężkości ładunku od czoła wideł/masztu. To wystarczy, żeby tabliczka udźwigu „z katalogu” przestała odpowiadać rzeczywistym możliwościom maszyny.
Producent projektuje wózek pod konkretny układ: określony maszt, standardowe widły, konkretny rozstaw osi i promień obciążenia (najczęściej 500 mm dla palety europal). Każdy dodatkowy osprzęt zmienia te założenia. W praktyce operator, który patrzy na starą tabliczkę udźwigu i ignoruje fakt, że na maszcie pojawił się ciężki chwytak, pracuje na błędnych danych. Wózek może zachowywać się pozornie „tak samo”, ale margines bezpieczeństwa jest znacznie mniejszy.
Jeśli do masztu wózka 2,5 t dołożona zostanie ciężka obrotnica lub chwytak, masa przedniej części pojazdu rośnie, a środek ciężkości całego układu przesuwa się do przodu. To oznacza, że wózek przewróci się przy mniejszym dodatkowym obciążeniu niż wynikałoby to z tabliczki przygotowanej dla samego masztu i wideł. Dla operatora istotne jest zrozumienie, że każdy kilogram osprzętu zabiera kilogram udźwigu, a często więcej, bo dochodzi efekt dźwigni.
Udźwig nominalny a udźwig rzeczywisty z osprzętem
Udźwig nominalny (znamionowy) wózka widłowego jest podawany przez producenta dla określonego standardowego układu. Najczęściej jest to:
standardowy maszt (np. duplex),
standardowe widły (długość 1150 mm),
środek ciężkości ładunku w odległości 500 mm od czoła wideł,
maksymalna wysokość podnoszenia wskazana na tabliczce.
Ten udźwig jest punktem odniesienia, ale po montażu przystawki należy mówić o efektywnym udźwigu z osprzętem. Efektywny udźwig jest zależny od:
masy osprzętu (np. chwytak może ważyć kilkaset kilogramów),
odległości, o jaką osprzęt przesuwa środek ciężkości ładunku do przodu,
wysokości podnoszenia (im wyżej, tym udźwig jest niższy),
rodzaju masztu (simplex, duplex, triplex – każdy ma inne parametry).
Różnica między tymi wartościami potrafi być znacząca. W praktyce wózek o udźwigu nominalnym 2,5 t po zamontowaniu ciężkiego chwytaka może mieć dopuszczalny udźwig przy tej samej wysokości na poziomie np. 1,6–1,8 t. Bez zaktualizowanej tabliczki udźwigu operator widzi wciąż „2,5 t”, podczas gdy realny, bezpieczny limit jest dużo niższy.
Ignorowanie wpływu osprzętu na udźwig to jedna z częstszych przyczyn groźnych sytuacji w magazynie. Typowe skutki pracy „na starą tabliczkę”:
Przeciążenie masztu – elementy nośne pracują poza zakresem projektowym, szybciej się zużywają, rośnie ryzyko pęknięć, odkształceń i awarii.
Utrata stabilności – wózek może „stawać na przednie koła”, szczególnie przy gwałtownym hamowaniu z ładunkiem podniesionym na wysokości.
Wywrócenie wózka – przesunięcie środka ciężkości poza granice trójkąta stateczności prowadzi do przewrócenia maszyny razem z operatorem i ładunkiem.
Zerwanie ładunku z chwytaka lub wideł – przy zbyt dużej masie i odległości ładunek przestaje być bezpiecznie utrzymywany.
Z punktu widzenia prawa i odpowiedzialności zarządczej niewłaściwe odczytanie tabliczki udźwigu po zmianie konfiguracji wózka może skutkować nie tylko uszkodzeniem sprzętu, ale też odpowiedzialnością pracodawcy za wypadek. Operator, który nie został przeszkolony w czytaniu zaktualizowanych danych, nie ma realnej możliwości oceny ryzyka.
Kiedy konieczna jest nowa lub uzupełniona tabliczka udźwigu
Montaż dodatkowego osprzętu jest traktowany jako zmiana konfiguracji wózka. Jeśli zmienia się masa i geometria części roboczej, standardowa tabliczka udźwigu przestaje być aktualna. W wielu przypadkach przepisy i UDT wymagają:
wystawienia nowej tabliczki udźwigu uwzględniającej konkretny osprzęt,
uzgodnienia zmiany z producentem lub jego przedstawicielem,
ponownego dopuszczenia wózka do eksploatacji po modyfikacji.
Nowa tabliczka jest bezwzględnie konieczna, jeśli:
montowany osprzęt ma własną masę istotnie wpływającą na udźwig (chwytaki, obrotnice, wysięgniki),
osprzęt zmienia odległość środka ciężkości ładunku (przedłużki wideł, wysięgniki, trawersy),
zmieniany jest typ masztu (np. z duplex na triplex o większej wysokości),
dokonywane są inne zmiany konstrukcyjne wpływające na stabilność.
Jeśli po montażu osprzętu na wózku nadal widnieje tylko stara tabliczka, a w dokumentacji brak jest zaktualizowanych danych o udźwigu, konfiguracja jest niezgodna z wymaganiami dozoru technicznego i stwarza realne zagrożenie w eksploatacji.
Podstawy: z czego składa się tabliczka udźwigu wózka widłowego
Najważniejsze pola i oznaczenia na tabliczce udźwigu
Tabliczka udźwigu wózka widłowego zawiera zestaw kluczowych informacji, które operator musi umieć powiązać z realnymi warunkami pracy. Najczęściej można na niej znaleźć:
Udźwig (Q) – maksymalny dopuszczalny ciężar ładunku w danej konfiguracji (podawany w kg lub t).
Wysokość podnoszenia (h) – wysokość, na jaką można bezpiecznie podnieść dany ładunek (w mm lub m).
Odległość środka ciężkości (c lub d) – odległość środka ciężkości ładunku od czoła wideł lub od czoła masztu, np. 500, 600, 700 mm.
Typ masztu – oznaczenie konstrukcji (simplex, duplex, triplex) i maksymalnej wysokości podnoszenia.
Model wózka i ewentualnie numer fabryczny.
Często występuje również graficzny diagram udźwigu, pokazujący zależność między wysokością podnoszenia a maksymalnym udźwigiem przy określonym położeniu środka ciężkości ładunku. Może to być prosty wykres lub tabela.
Do zrozumienia tabliczki udźwigu przydaje się kilka podstawowych definicji:
Udźwig znamionowy – wartość podawana przez producenta dla standardowej konfiguracji wózka, np. 2500 kg przy środku ciężkości 500 mm i określonej wysokości podnoszenia. To punkt wyjścia, nie gwarancja bezpiecznej pracy w każdej sytuacji.
Efektywny udźwig – realny, dopuszczalny ciężar ładunku dla danej konfiguracji: określonych wideł lub osprzętu, określonej odległości środka ciężkości i wysokości podnoszenia. To ta wartość powinna interesować operatora podczas planowania pracy.
Środek ciężkości ładunku – punkt, w którym można założyć, że skoncentrowana jest cała masa ładunku. W przypadku typowej europalety przyjmuje się zwykle 500 mm od czoła wideł, ale w praktyce środek ciężkości może się przesuwać, np. przy ładunkach dłuższych lub jednostronnie obciążonych.
Promień obciążenia – odległość środka ciężkości ładunku od osi przedniej wózka. Im większa, tym większy moment przewracający i tym niższy dopuszczalny udźwig.
Po montażu dodatkowego osprzętu wszystkie te wartości „zachowują się” inaczej. Osprzęt ma własną masę, własne wymiary i często zmienia odległość środka ciężkości ładunku od masztu, więc efektywny udźwig musi zostać na nowo wyznaczony i wpisany na tabliczkę.
Odczytywanie wykresu/diagramu udźwigu
Na wielu tabliczkach znajdują się wykresy, które na pierwszy rzut oka wyglądają skomplikowanie, ale w rzeczywistości opierają się na kilku prostych zależnościach. Typowy diagram można czytać następująco:
Na osi poziomej (X) znajduje się wysokość podnoszenia, np. od 0 do maksymalnej wysokości masztu.
Na osi pionowej (Y) znajduje się maksymalny udźwig w kg.
Linia lub kilka linii pokazują, jak zmienia się dopuszczalny udźwig wraz ze wzrostem wysokości.
Osobne linie mogą dotyczyć różnych odległości środka ciężkości (np. 500, 600, 700 mm).
Odczyt polega na ustawieniu dwóch parametrów: zakładanej wysokości podnoszenia oraz rzeczywistej odległości środka ciężkości ładunku. Następnie na wykresie odszukuje się odpowiadający im maksymalny udźwig. Dopiero ta wartość mówi, czy planowany ładunek można bezpiecznie podnieść w danej konfiguracji.
Różnice między tabliczkami producentów a wspólne elementy
Każdy producent stosuje własną szatę graficzną tabliczki, inne skróty i rozmieszczenie pól. Mimo tych różnic da się wskazać elementy, które są typowe:
informacja o podstawowym udźwigu znamionowym (najczęściej największa, „marketingowa” wartość),
dane dotyczące wysokości podnoszenia i odległości środka ciężkości,
tabela lub wykres spadku udźwigu wraz z wysokością,
oznaczenie modelu masztu i podstawowych parametrów konstrukcyjnych.
W przypadku wózków z fabrycznie zabudowanymi przystawkami (np. wózki do papieru) tabliczka może od razu uwzględniać pracę z konkretnym osprzętem. Jeśli natomiast osprzęt montowany jest później, pojawia się konieczność dodatkowej tabliczki lub nowej wersji tabliczki głównej. Zwykle można je rozpoznać po dodatkowych kolumnach z oznaczeniem typu osprzętu lub po odrębnej tabeli opisanej nazwą przystawki.

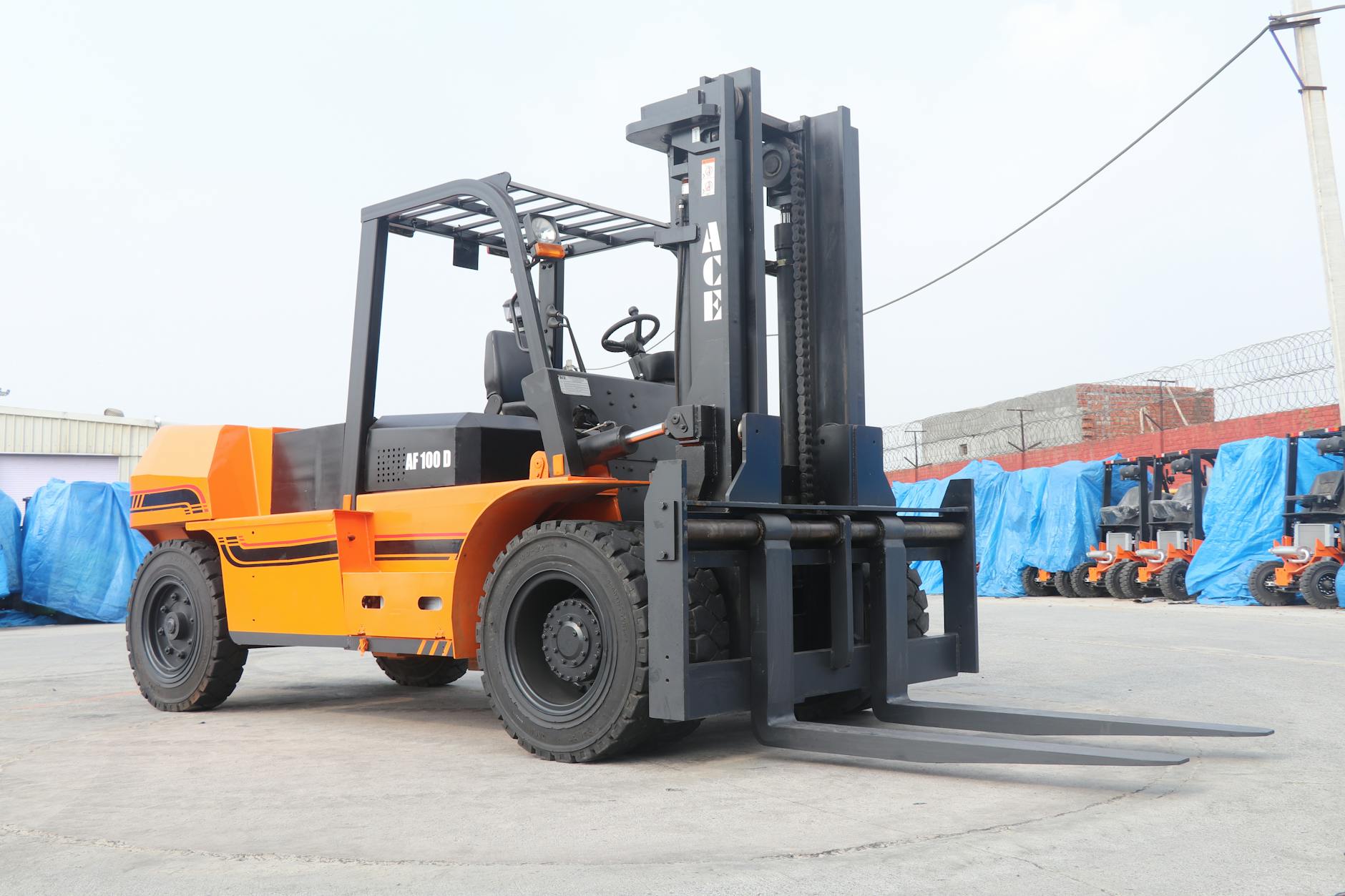

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Wpływ dodatkowego osprzętu na udźwig – zasada dźwigni w praktyce
Jak masa osprzętu „zjada” udźwig wózka
Najprostszym efektem montażu dodatkowego osprzętu jest to, że jego masa automatycznie wlicza się w obciążenie, jakie dźwiga maszt. Jeśli maszt został zaprojektowany na określoną maksymalną wartość obciążenia, to:
przed montażem osprzętu całe „miejsce” w tym limicie zajmował ładunek,
po montażu część tego „miejsca” zabiera masa przystawki.
Jeśli wózek ma nominalny udźwig 2500 kg, a zamontowany osprzęt waży np. 400 kg, czysto „ważeniowo” zostaje 2100 kg dla ładunku. W praktyce jednak efektywny udźwig spadnie bardziej, bo masa osprzętu nie jest umieszczona tuż przy osi obrotu, ale przed masztem, czyli w niekorzystnym położeniu z punktu widzenia dźwigni.
Masa osprzętu działa jak dodatkowy ładunek zawieszony na końcu długiej belki. Powoduje to wzrost momentu przewracającego i zmniejszenie dopuszczalnego ciężaru, jaki można jeszcze dołożyć bez przekroczenia granic stabilności i nośności masztu. Rzeczywiste obniżenie udźwigu musi więc uwzględniać zarówno masę, jak i położenie osprzętu.
Wysunięcie środka ciężkości osprzętu przed maszt
Drugi kluczowy czynnik to odległość, na jaką osprzęt „wypycha” ładunek przed czoło masztu. Standardowe widły mocowane są możliwie blisko jezdni masztu. Natomiast:
chwytak rolkowy może mieć szeroką ramę i cylindry, które wysuwają się mocno do przodu,
obrotnica wprowadza dodatkową grubość między maszt a widły,
Przesunięcie środka ciężkości ładunku przez osprzęt
Dodatkowy osprzęt zwykle nie tylko sam jest ciężki, ale też „wyciąga” ładunek dalej przed maszt. Dla obliczeń stabilności istotne jest to, jak daleko od masztu znajduje się łączny środek ciężkości: osprzętu + ładunku. W praktyce oznacza to, że:
dla tego samego ładunku efektywny środek ciężkości przesuwa się o kilka–kilkanaście centymetrów do przodu,
promień obciążenia rośnie, a więc udźwig spada bardziej, niż wynikałoby to z samej masy osprzętu,
na tabliczce udźwigu zamiast standardowych 500 mm pojawiają się wartości 600, 700, a nawet 1200 mm, typowe np. dla wysięgników.
Przy klasycznym wózku paletowym większość pracy odbywa się przy stałym środku ciężkości 500 mm. Po dodaniu obrotnicy i chwytaka ładunek może „odjechać” od masztu o kolejne kilkadziesiąt milimetrów – nawet jeśli paleta jest ta sama. Na tabliczce udźwigu trzeba wtedy szukać nie tylko innej wartości Q, ale też nowego punktu odniesienia dla odległości środka ciężkości, np. 600 mm zamiast 500 mm.
Moment przechylający a moment stabilizujący
Cała „magia” spadku udźwigu po montażu osprzętu sprowadza się do bilansu momentów działających na wózek:
moment przechylający – tworzony przez ładunek i osprzęt działające w dół, w pewnej odległości od osi przedniej,
moment stabilizujący – tworzony przez własną masę wózka (głównie przeciwciężar) działającą w przeciwną stronę.
Jeśli moment przechylający zbliża się do granicy przewidzianej przez producenta, dopuszczalny udźwig musi zostać ograniczony. Montując osprzęt:
powiększa się moment przechylający – bo rośnie masa „z przodu” i jej ramię,
nie zmienia się moment stabilizujący – przeciwciężar i geometria wózka pozostają te same.
Z tego powodu każdy dodatkowy kilogram na końcu „ramienia” (czyli na osprzęcie) jest dla wózka bardziej „bolesny” niż kilogram dołożony blisko masztu. Producenci przystawek uwzględniają to w dokumentacji, tworząc tabele redukcji udźwigu dla określonych wózków i konfiguracji masztu. Zaktualizowana tabliczka udźwigu jest praktycznym przełożeniem tych wyliczeń na prostą informację dla operatora.
Wpływ wysokości podnoszenia przy pracy z osprzętem
Im wyżej podnoszony jest ładunek, tym bardziej „wymagająca” staje się sytuacja dla stabilności. Dotyczy to szczególnie wózków z wysokimi masztami triplex oraz przystawkami o dużej masie własnej. Wraz z wysokością:
środek ciężkości całego układu (wózek + osprzęt + ładunek) przesuwa się do góry,
wzrost wysokości i ewentualne bujanie masztu zwiększają ryzyko przechyłu bocznego lub wzdłużnego,
zmniejsza się margines bezpieczeństwa na nierównym podłożu, najazdach, rampach.
Na tabliczce udźwigu po montażu osprzętu linie spadku dopuszczalnej masy z wysokością są zwykle bardziej strome. Niekiedy pojawiają się dodatkowe „progi” wysokości, powyżej których dopuszczalny udźwig gwałtownie maleje. Operator, który wcześniej mógł bez problemu podnosić paletę na najwyższy poziom regału, po montażu osprzętu powinien ponownie sprawdzić, czy zaktualizowana tabliczka w ogóle dopuszcza taką pracę przy danym ciężarze.
Rodzaje osprzętu a specyfika tabliczki udźwigu
Chwytaki (rol, bel, kartonów, urządzenia specjalne)
Chwytaki należą do najcięższych i najbardziej „wymagających” przystawek z punktu widzenia udźwigu. Zwykle:
mają dużą masę własną,
mają szerokie ramy i wysunięte ramiona,
chwytają ładunek poza konturem masztu, często z możliwością obrotu.
Tabliczka udźwigu dla wózka z chwytakiem często zawiera:
osobną tabelę dla pracy z chwytakiem,
informację o dopuszczalnym udźwigu przy różnych średnicach/rozmiarach ładunków (np. rol papieru),
uwagi dotyczące pracy z ładunkami niesymetrycznymi lub jednostronnie obciążonymi.
Typowy przykład z praktyki: po zamontowaniu chwytaka do rol papieru na wózku 3,5 t operator zauważa, że przy maksymalnej wysokości regału może podnosić już tylko około połowy dotychczasowego ciężaru. Stara tabliczka wózka jest w tej konfiguracji bezwartościowa – trzeba kierować się wyłącznie nową, odnoszącą się do chwytaka.
Obrotnice, przesuwy boczne i kombinacje osprzętów
Obrotnice i przesuwy boczne często traktowane są jako „drobny” osprzęt, ale z perspektywy udźwigu potrafią wprowadzić istotne zmiany. Kluczowe jest to, że:
obrotnica dodaje między maszt a widły dodatkową grubość, przez co środek ciężkości przesuwa się w przód,
przesuw boczny zwykle montowany jest jako oddzielny element o własnej masie,
w kombinacjach „obrotnica + przesuw + widły” efekt kumuluje się.
Na zaktualizowanej tabliczce udźwigu wózka z obrotnicą można się spotkać z kilkoma wariantami:
osobne wartości udźwigu dla pracy z obrotnicą,
ograniczenia udźwigu przy maksymalnym wychyleniu obrotnicy,
uwagi, że dane obowiązują przy określonej szerokości wideł lub ich rozstawie.
Ważny detal: obrotnice i przesuwy boczne zwiększają ryzyko przechyłu przy skręconych kołach czy gwałtownych manewrach, zwłaszcza gdy ładunek jest podniesiony wyżej niż poziom transportowy. Tabliczka udźwigu tego nie opisuje wprost, ale dane na niej zakładają pracę zgodnie z instrukcją producenta, m.in. z ograniczeniem prędkości jazdy z podniesionym ładunkiem.
Przedłużki wideł i długie widły
Przedłużki wideł są powszechnym „pomocnikiem” w magazynach, a jednocześnie częstym powodem przekroczeń rzeczywistego udźwigu. W odróżnieniu od ciężkich chwytaków przedłużki nie zawsze powodują duży spadek udźwigu ze względu na masę, ale:
wydłużają efektywną długość podpory ładunku,
zachęcają do transportu dłuższych i cięższych ładunków,
przesuwają środek ciężkości dalej niż standardowe 500 mm.
Dla przedłużek i długich wideł na tabliczce mogą pojawić się:
nowe wartości udźwigu dla większych odległości środka ciężkości (600, 700 mm i więcej),
ograniczenia dotyczące rodzaju ładunku (np. zakaz transportu ładunków punktowo obciążających końcówki wideł),
informacja o minimalnym wsunięciu wideł bazowych w przedłużkę (zwykle min. 60% długości).
Jeżeli wózek został doposażony w dłuższe widły już na etapie odbioru UDT, często główna tabliczka udźwigu od razu uwzględnia tę zmianę. Przy późniejszej zmianie długości wideł producent lub serwis powinien wydać nową tabliczkę, uwzględniającą nowy rozstaw środka ciężkości.
Wysięgniki, trawersy, zawiesia hakowe
Osprzęty typu wysięgniki i trawersy wprowadzają zupełnie inną geometrię pracy. Ładunek często nie spoczywa już na widłach, lecz jest zawieszony na haku, w określonej odległości poziomej i pionowej od masztu. Skutki dla tabliczki udźwigu są następujące:
odległość środka ciężkości liczona jest od innego punktu odniesienia (np. od czoła wysięgnika),
tabliczka lub dodatkowa naklejka na wysięgniku zawiera wartości udźwigu dla kolejnych otworów/pozycji haka,
ograniczenia udźwigu mogą być znacznie bardziej rygorystyczne niż przy pracy na paletach.
Przykład: wysięgnik montowany na widłach może mieć kilka gniazd na haki na różnych odległościach od masztu. Dla pierwszego gniazda dopuszczalny udźwig będzie najwyższy, dla ostatniego – najniższy. W praktyce operator powinien połączyć informacje:
z tabliczki wózka (ogólne ograniczenia dla danej odległości środka ciężkości),
z tabliczki wysięgnika (lokalne ograniczenia dla konkretnych pozycji haka).
Bez tej „podwójnej” analizy można łatwo przekroczyć dopuszczalny moment przechylający, mimo że masa ładunku wydaje się zgodna z podstawowym udźwigiem znamionowym.
Osprzęt hydrauliczny wielofunkcyjny
Niektóre przystawki łączą w sobie kilka funkcji: obrót, przesuw, pochył, ściskanie. Z punktu widzenia tabliczki udźwigu oznacza to:
konieczność podania danych dla najbardziej niekorzystnej konfiguracji pracy,
czasem obecność kilku zestawów danych zależnie od trybu pracy (np. praca jako chwytak vs. praca jako widły),
większą złożoność opisu na tabliczce – więcej kolumn, symboli i przypisów.
Operator, który przesiada się z prostego wózka paletowego na wózek z wielofunkcyjną przystawką, musi poświęcić chwilę na „rozszyfrowanie” tych danych. Tabliczka udźwigu często zawiera piktogramy przedstawiające tryb pracy osprzętu (np. symbol chwytania, obracania, przewracania), a obok – odpowiednie wartości dopuszczalnego udźwigu dla każdego z nich.

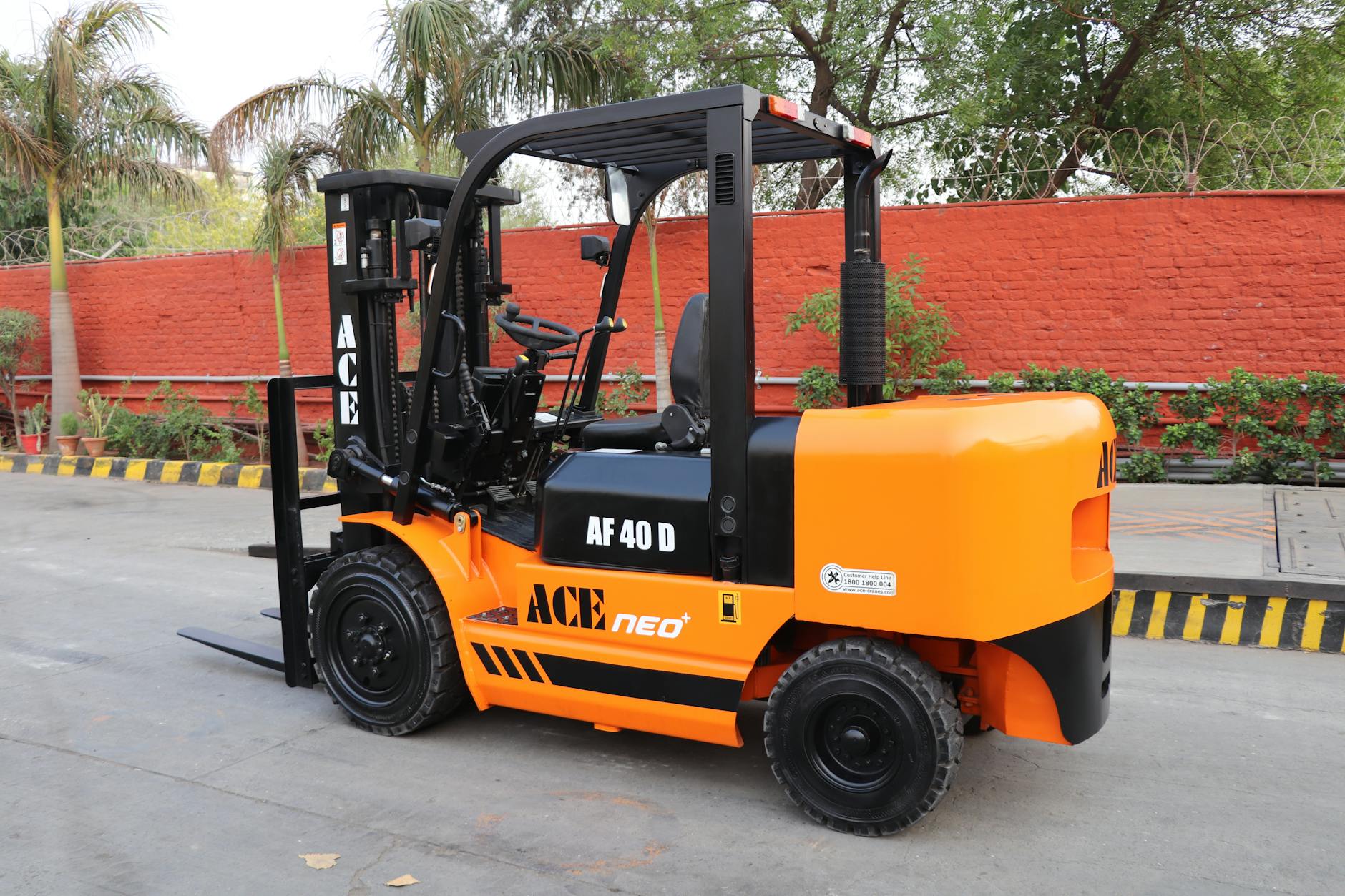

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Gdzie szukać danych: tabliczka wózka, tabliczka osprzętu, dokumentacja producenta
Tabliczka znamionowa wózka a tabliczka udźwigu z osprzętem
Na wózku mogą występować różne tabliczki i naklejki z danymi technicznymi. Dla odczytu udźwigu po montażu osprzętu istotne są przede wszystkim:
tabliczka znamionowa wózka – z podstawowymi danymi (udźwig znamionowy, typ, masa własna, nr seryjny),
tabliczka udźwigu – z wykresem lub tabelą udźwigu dla konkretnej konfiguracji masztu i ewentualnie osprzętu.
Po doposażeniu wózka w przystawkę mogą pojawić się:
dodatkowa tabliczka udźwigu obok oryginalnej,
nowa, wspólna tabliczka zastępująca starą,
naklejka uzupełniająca z danymi wyłącznie dla pracy z osprzętem.
Jeśli wózek ma dwie tabliczki udźwigu, pierwszym krokiem jest ustalenie, która dotyczy aktualnej konfiguracji. Czasami producent lub serwis wyraźnie opisuje je np. „bez osprzętu” oraz „z osprzętem typ XYZ”. W razie wątpliwości konieczne jest odniesienie się do dokumentacji lub konsultacja z serwisem – zgadywanie na podstawie „większej liczby kilogramów” jest prostą drogą do przekroczenia dopuszczalnego obciążenia.
Tabliczka i dokumentacja osprzętu
Każdy certyfikowany osprzęt powinien mieć własną tabliczkę znamionową oraz dokumentację zawierającą:
masę własną osprzętu,
wymagania dotyczące nośności wózka i typu masztu,
schemat montażu oraz punkty mocowania,
diagram lub tabelę redukcji udźwigu.
Tabliczka osprzętu z reguły nie podaje wprost „nowego udźwigu wózka”. Zamiast tego określa:
dopuszczalne parametry wózka, na którym może pracować (np. min. udźwig nominalny, max. wysokość masztu),
własne ograniczenia konstrukcyjne (np. maksymalny udźwig przy określonym rozwarciu ramion).
Dopiero po zestawieniu danych z tabliczki wózka z danymi z tabliczki osprzętu można obliczyć, jaki będzie efektywny udźwig. W praktyce robi to producent lub uprawniona jednostka, a operator posługuje się już gotową, zaktualizowaną tabliczką udźwigu.
Instrukcje obsługi i załączniki od producenta
Po montażu nowego osprzętu serwis lub producent przekazuje zazwyczaj:
zaktualizowaną instrukcję obsługi wózka,
Załączniki z diagramami udźwigu
Do dokumentacji powiązanej z montażem osprzętu często dołączane są osobne arkusze z diagramami udźwigu. Mogą one występować jako:
laminowane wkładki przewidziane do umieszczenia w kabinie,
schematy w formacie A4 A5 do przechowywania przy instrukcji obsługi,
naklejki przeznaczone do przyklejenia na maszt lub ramę ochronną.
Na takich załącznikach znajdują się zwykle:
krzywe udźwigu w funkcji wysokości podnoszenia i odległości środka ciężkości,
oddzielne tabele dla różnych konfiguracji osprzętu (np. z obrotem / bez obrotu),
oznaczenia odpowiadające konkretnym typom masztu (dupleks, tripleks, maszt pełny).
Jeśli na wózku nie ma fizycznie miejsca na pełny wykres, producent ogranicza tabliczkę na pojeździe do najważniejszych wartości granicznych, a szczegółowe dane umieszcza w załączniku. W praktyce oznacza to, że operator powinien znać obie lokalizacje: patrzy na tabliczkę przy maszynie, a w razie wątpliwości sięga do diagramu w dokumentacji.
Dobrą praktyką jest zrobienie kopii takiego diagramu i umieszczenie jej w miejscu, gdzie operatorzy przygotowują dokumenty transportowe lub planują kompletacje. Ułatwia to szybkie sprawdzenie, czy dany ładunek na konkretnej wysokości mieści się w dopuszczalnych granicach.
Jak czytać zaktualizowaną tabliczkę udźwigu po montażu osprzętu – krok po kroku
Krok 1: Ustal, dla jakiej konfiguracji wózka jest dana tabliczka
Pierwszy krok to odpowiedź na pytanie: „czy te dane na pewno dotyczą układu, w jakim teraz pracuję?”. Trzeba zwrócić uwagę na:
nazwę lub typ osprzętu wskazany na tabliczce (symbol, numer katalogowy, piktogram),
Jeśli wózek ma zamontowany tylko przesuw boczny, a tabliczka odnosi się do „osprzętu typu chwytak do rol”, to taka tabliczka nie opisuje aktualnej konfiguracji. W takiej sytuacji trzeba szukać drugiej tabliczki, naklejki uzupełniającej lub potwierdzenia z serwisu, czy dane zostały zaktualizowane po ostatniej zmianie.
Krok 2: Odszukaj podstawowe parametry odniesienia
Każda tabliczka udźwigu opiera się na kilku bazowych parametrach. Bez ich prawidłowego odczytu wszystkie dalsze dane będą interpretowane „na oko”. Kluczowe są:
udźwig znamionowy – maksymalny udźwig przy standardowej odległości środka ciężkości (często 500 mm) i określonej wysokości,
odległość środka ciężkości – zwykle podana jako „d” lub „LC” (load center),
maksymalna wysokość podnoszenia – np. 3300 mm, 4500 mm, 6000 mm.
Na zaktualizowanej tabliczce z osprzętem te wartości mogą różnić się od tych na tabliczce znamionowej wózka. Np. „3500 kg / 500 mm” z tabliczki podstawowej może zmienić się na „2100 kg / 600 mm” z konkretnym chwytakiem. Najpierw trzeba zidentyfikować, do jakiej odległości środka ciężkości odnosi się główna wartość, a dopiero później analizować kolejne wiersze lub punkty wykresu.
Krok 3: Zidentyfikuj sposób prezentacji udźwigu (tabela, wykres, zakresy)
Tabliczki różnią się formą, ale każda z nich opiera się na tej samej logice: im wyżej i im dalej środek ciężkości od masztu, tym mniejszy udźwig. W praktyce można spotkać:
proste tabele z udźwigiem w funkcji wysokości i odległości środka ciężkości,
wykresy, gdzie po jednej osi jest wysokość, a po drugiej dopuszczalny ciężar,
zestawienie kilku pól (np. „do 3 m – X kg; 3–5 m – Y kg; powyżej 5 m – Z kg”) z dodatkowymi komentarzami.
Przy osprzęcie hydraulicznycm dodatkowo często pojawia się kilka kolumn odpowiadających różnym trybom pracy, np.:
„widły złożone” / „widły rozsunięte”,
„ramiona zamknięte” / „ramiona otwarte”,
„bez obrotu” / „z obrotem 90° / 180°”.
Kluczowe jest rozpoznanie, którą kolumnę lub linię wykresu stosować dla konkretnej sytuacji. Jeśli operator ma wątpliwości, powinien założyć wariant najbardziej niekorzystny, czyli ten z najmniejszym dopuszczalnym udźwigiem.
Krok 4: Odczytaj udźwig dla swojej wysokości pracy
Gdy wiadomo już, który wykres lub wiersz tabeli jest właściwy, następny krok to powiązanie udźwigu z planowaną wysokością podnoszenia. Dobrze jest przyjąć prostą zasadę:
znaleźć w tabeli lub na wykresie zakres obejmujący planowaną wysokość (np. „do 4 m” albo dokładnie „4,5 m”),
sprawdzić odpowiadającą mu wartość dopuszczalnego ciężaru dla aktualnej odległości środka ciężkości.
Przykład praktyczny: jeśli ładunek ma trafić na regał o wysokości 4,2 m, a tabliczka podaje wartości „do 4 m” oraz „5 m”, to rozsądniejsze jest przyjęcie wartości dla 5 m (bardziej konserwatywnej). Pozwala to zachować margines na ewentualne błędy w ocenie poziomu, przechył posadzki czy niedokładność w odczycie skali na maszcie.
Krok 5: Określ rzeczywistą odległość środka ciężkości ładunku
Odległość środka ciężkości to parametr, który w praktyce bywa ignorowany, bo nie jest bezpośrednio „widziany” z miejsca operatora. Po montażu osprzętu ma on jednak kluczowe znaczenie. Trzeba wziąć pod uwagę:
długość wideł lub wysięgnika,
geometrię osprzętu (gdzie faktycznie „wisi” lub „leży” ładunek),
rzeczywisty sposób ułożenia ładunku na osprzęcie.
Jeśli ładunek wystaje poza standardowe 500 mm od czoła wideł (np. długie palety, skrzynie, płyty), środek ciężkości przesuwa się dalej w przód. W takim przypadku trzeba:
oszacować lub zmierzyć odległość od czoła osprzętu do środka ciężkości,
sprawdzić w tabeli lub wykresie, jak zmienia się dopuszczalny udźwig przy 600, 700 mm i większych wartościach.
Jeśli tabliczka nie zawiera danych dla większej odległości środka ciężkości, niż występuje w planowanej operacji, to taki sposób pracy może być niedopuszczalny. Wtedy rozwiązaniem jest inny sposób transportu, inny osprzęt lub zmiana konfiguracji (np. krótszy wysięgnik, inne gniazdo haka).
Krok 6: Uwzględnij masę osprzętu i dodatkowych elementów
Tabliczka udźwigu po montażu osprzętu powinna już mieć wliczoną masę przystawki. Problem pojawia się wtedy, gdy do istniejącego osprzętu dokładane są kolejne elementy, np.:
przedłużki na widły chwytaka,
dodatkowa trawersa zawieszona na haku wysięgnika,
specjalne kosze robocze montowane na widłach.
Jeśli konfiguracja różni się od tej, dla której wystawiono tabliczkę, to podane na niej wartości mogą być zawyżone. W takim przypadku masa dodatkowego elementu powinna być:
odjęta od dopuszczalnego udźwigu jako „stałe obciążenie”,
uwzględniona przy ocenie położenia środka ciężkości (zwykle przesuwa go dalej).
Przykładowo, jeśli trawersa zawieszana na haki wideł waży kilkaset kilogramów, a tabliczka wózka podaje dopuszczalny udźwig 2000 kg przy danej wysokości i odległości środka ciężkości, to maksymalna masa ładunku będzie odpowiednio mniejsza. Dokładne wyliczenia powinny pochodzić od producenta lub jednostki, która wykonała homologację takiej kombinacji osprzętu.
Krok 7: Sprawdź ograniczenia szczególne i przypisy
Na wielu tabliczkach, zwłaszcza tych dotyczących skomplikowanych osprzętów, znajdują się drobne oznaczenia i przypisy. Zawierają one warunki brzegowe, bez których podane wartości udźwigu nie są ważne. Często pojawiają się tam informacje, że:
dane obowiązują przy pracy na poziomej, utwardzonej nawierzchni,
widły muszą być rozstawione symetrycznie względem środka masztu,
ładunek powinien być równomiernie rozłożony i przylegać do czoła osprzętu,
określony kąt pochylenia masztu nie może zostać przekroczony przy maksymalnym obciążeniu.
Zlekceważenie takich zastrzeżeń jest jednym z głównych źródeł „niespodziewanych” przechyłów. Przykład z praktyki: tabliczka dopuszcza określony udźwig przy pełnym rozwarciu chwytaka, ale tylko przy pozytywnym pochyleniu masztu (ładunek „oparty” o przystawkę). Jeśli operator pracuje z masztem przechylonym do przodu, faktyczny margines bezpieczeństwa jest znacznie mniejszy niż wynikałoby to z samej tabeli kilogramów.
Krok 8: Porównaj wynik z planowaną operacją i uwzględnij margines bezpieczeństwa
Po przejściu wcześniejszych etapów operator ma już informację: jaka masa ładunku jest dopuszczalna przy określonej wysokości, odległości środka ciężkości i konfiguracji osprzętu. Ostatnim krokiem jest porównanie tego wyniku z rzeczywistą sytuacją:
masa ładunku z dokumentów vs. dopuszczalny udźwig z tabliczki,
planowana wysokość ustawienia vs. zakres wysokości na tabliczce,
rzeczywiste ułożenie ładunku na osprzęcie vs. założenia producenta.
Jeśli wynik „zamyka się” na granicy dopuszczalnego udźwigu, rozsądniej jest przyjąć, że operacja w tej konfiguracji nie powinna być wykonywana. Rzeczywiste warunki pracy rzadko są idealne: dochodzą nierówności nawierzchni, przechyły, dynamiczne siły przy dohamowaniu, niedoszacowana masa ładunku czy niesymetryczne jego ułożenie. Z tego powodu wiele firm wprowadza wewnętrzne limity, np. redukując dopuszczalne obciążenia o określony procent względem wartości z tabliczki.
Krok 9: Stosuj jednolite zasady w zespole
Tabliczka udźwigu, zwłaszcza po doposażeniu wózka, będzie interpretowana przez różnych operatorów. Jeśli każdy z nich inaczej „czyta” te same dane, rośnie ryzyko błędów. Dobrym rozwiązaniem jest:
opracowanie prostych instrukcji stanowiskowych ze schematem: „kroki odczytu tabliczki dla naszego osprzętu”,
omówienie na szkoleniu przykładowych scenariuszy (różne wysokości, różne ładunki),
zaznaczenie na tabliczce lub obok niej najczęściej używanych zakresów pracy (np. kolorowe naklejki z interpretacją: „strefa zielona / żółta / czerwona”).
Jeśli wózek często zmienia osprzęt (np. chwytak, widły, wysięgnik), warto prowadzić prosty rejestr: jaki osprzęt jest aktualnie założony i jaka tabliczka w danym dniu obowiązuje. Pozwala to uniknąć sytuacji, w której operator pracuje „pamięcią” z poprzedniej konfiguracji i nieświadomie przekracza nowe ograniczenia udźwigu.
